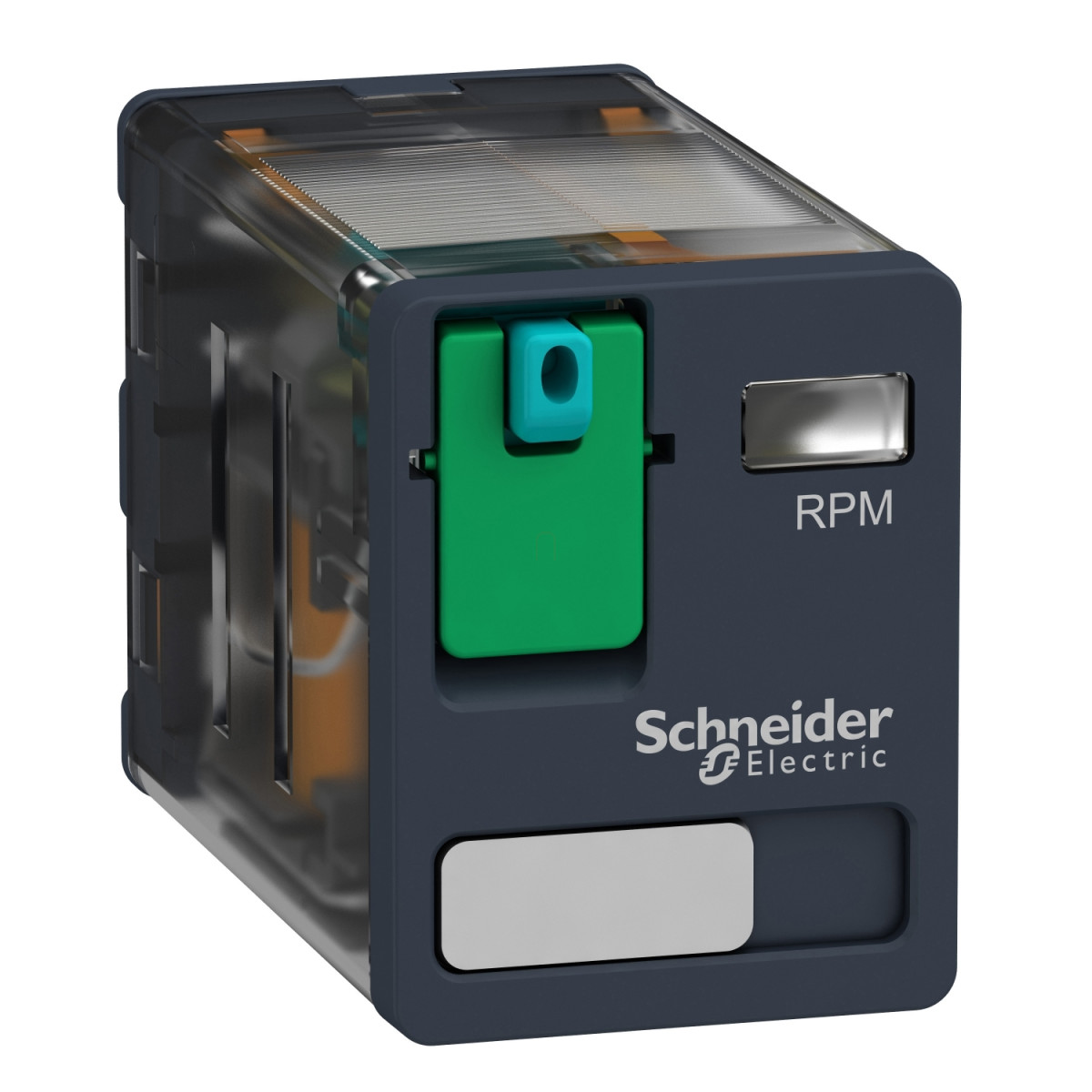

A Schneider Electric RPM21BD típusú Harmony sorozatú elektromechanikus teljesítményrelé egy kiváló minőségű, sokoldalú ipari automatizálási komponens, amely számos alkalmazásban megbízhatóan használható. Ez a 24V DC vezérlőfeszültségű, dugaszolható kivitelű relé két váltóérintkezővel (2C/O) rendelkezik, és maximálisan 15A áramerősség kapcsolására képes. A terméket elsősorban ipari vezérlőrendszerek, épületautomatizálás, valamint egyéb ipari alkalmazások területén használják, ahol megbízható kapcsolási funkciót kell biztosítani.
A RPM21BD modell különleges tulajdonsága a reteszelhető tesztgombjának köszönhetően a relé működésének könnyű ellenőrizhetősége, ami a karbantartást és hibaelhárítást jelentősen megkönnyíti. A relé LED-indikátor nélküli kivitelben készül, ami bizonyos alkalmazásokban előnyt jelenthet. Az IP40-es védettségi szint megfelelő védelmet nyújt a por és a szilárd tárgyak ellen, miközben a -40°C és +55°C közötti széles működési hőmérséklet-tartomány lehetővé teszi a különböző környezeti feltételek melletti használatot.
A Schneider Electric RPM21BD teljesítményrelé rendkívül tartós, mechanikai élettartama eléri a 10 millió kapcsolási ciklust, míg elektromos élettartama rezisztív terhelésnél 100 000 ciklus. Maximális kapcsolási teljesítménye 3750 VA/420 W, ami elegendő a legtöbb ipari alkalmazáshoz. Az AgNi érintkezők anyaga kiváló vezetőképességet és hosszú élettartamot biztosít. A relé megfelel a nemzetközi szabványoknak, mint például az IEC 61810-1, a CSA C22.2 No 14 és az UL 508, továbbá rendelkezik EAC, CSA és UL tanúsítványokkal.
A termék kiválóan ellenáll a rezgésnek és a mechanikai sokkhatásoknak. Üzemi állapotban 3 gn amplitúdójú rezgést képes elviselni ±1 mm kitéréssel 10-150 Hz frekvenciatartományban, míg nyugalmi állapotban ez az érték 5 gn. Sokkhatásokkal szemben üzemi állapotban 15 gn, nyugalmi állapotban pedig 30 gn ellenálló képességgel rendelkezik. A RPM21BD relé 20 ms kioldási idővel működik névleges feszültségen, és minimális kapcsolási kapacitása 170 mW 10 mA áramerősségnél és 17 V feszültségnél.
A Schneider Electric RPM21BD teljesítményrelé kompakt méretekkel rendelkezik, súlya mindössze 0,036 kg. Lapos érintkezőtüskéi (faston típusú) egyszerű és megbízható csatlakozást tesznek lehetővé. A termék bármilyen helyzetben felszerelhető, ami növeli a telepítési rugalmasságot. A diagramokból látható, hogy a relé kapcsolási élettartama függ a kapcsolt terheléstől, különösen induktív terhelés esetén, ahol a teljesítménytényező (cos φ) értékének megfelelően csökkentő tényezőt kell alkalmazni. A Schneider Electric RPM21BD teljesítményrelé ideális választás mindazoknak, akik megbízható, hosszú élettartamú és sokoldalú kapcsolóelemet keresnek ipari automatizálási rendszerekhez.
Schneider Electric Harmony Electromechanical Relays - RPM21BD - RPM teljesítményrelé, 2CO, 15A, 24VDC, tesztgomb műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RPM széria
Termék típusa: Dugaszolható relé
Érintkezők típusa és összetétele: 2 C/O (váltóérintkező)
Relé típusa: Teljesítményrelé
Állapotjelző LED: Nincs
Vezérlőáramköri feszültség: 24 V DC
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V esetén
Elengedési idő: 20 ms névleges feszültségen
Környezeti hőmérséklet működés közben: -40...55 °C
Konvencionális zárt hőáram: 15 A -40...55 °C között
Kiegészítő jellemzők
Vezérlés típusa: Reteszelhető tesztgomb
Névleges üzemi áram: 15 A 277 V (AC) esetén az UL szerint, 15 A 28 V (DC) esetén az UL szerint, 15 A 250 V (AC) NO esetén az IEC szerint, 15 A 28 V (DC) NO esetén az IEC szerint, 7,5 A 250 V (AC) NC esetén az IEC szerint, 7,5 A 28 V (DC) NC esetén az IEC szerint
Védettségi fokozat (csak ház): IP40 az IEC 60529 szerint
Névleges üzemi feszültség határok: 19,2...26,4 V DC
Névleges szigetelési feszültség: 250 V az IEC szerint, 300 V a CSA szerint, 300 V az UL szerint
Maximális kapcsolási feszültség: 250 V az IEC szerint
Elengedési feszültségküszöb: >= 0,1 Uc DC
Maximális kapcsolási teljesítmény: 3750 VA, 420 W
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 100000 ciklus rezisztív terhelésnél
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 1200 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Kihasználtsági együttható: 20 %
Műszaki paraméterek
Dielektromos szilárdság: 1500 V AC érintkezők között mikro lekapcsolással, 2000 V AC tekercs és érintkező között megerősített szigeteléssel, 2000 V AC pólusok között alapvető szigeteléssel
Névleges lökőfeszültség-állóság: 4 kV 1,2/50 μs alatt
Védettségi kategória: RT I
Szerelési alap: Dugaszolható
Működési pozíció: Bármilyen pozíció
Tesztelési szint: A szint csoportos szerelés
Eszköz bemutatása: Komplett termék
Érintkezők anyaga: AgNi
Tüske alakja: Lapos (faston típusú)
Környezeti jellemzők
Szennyezési fok: 3
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508
Terméktanúsítványok: EAC, CSA, UL
Környezeti hőmérséklet tároláskor: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben, 5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 15 gn működés közben, 30 gn nem működő állapotban
