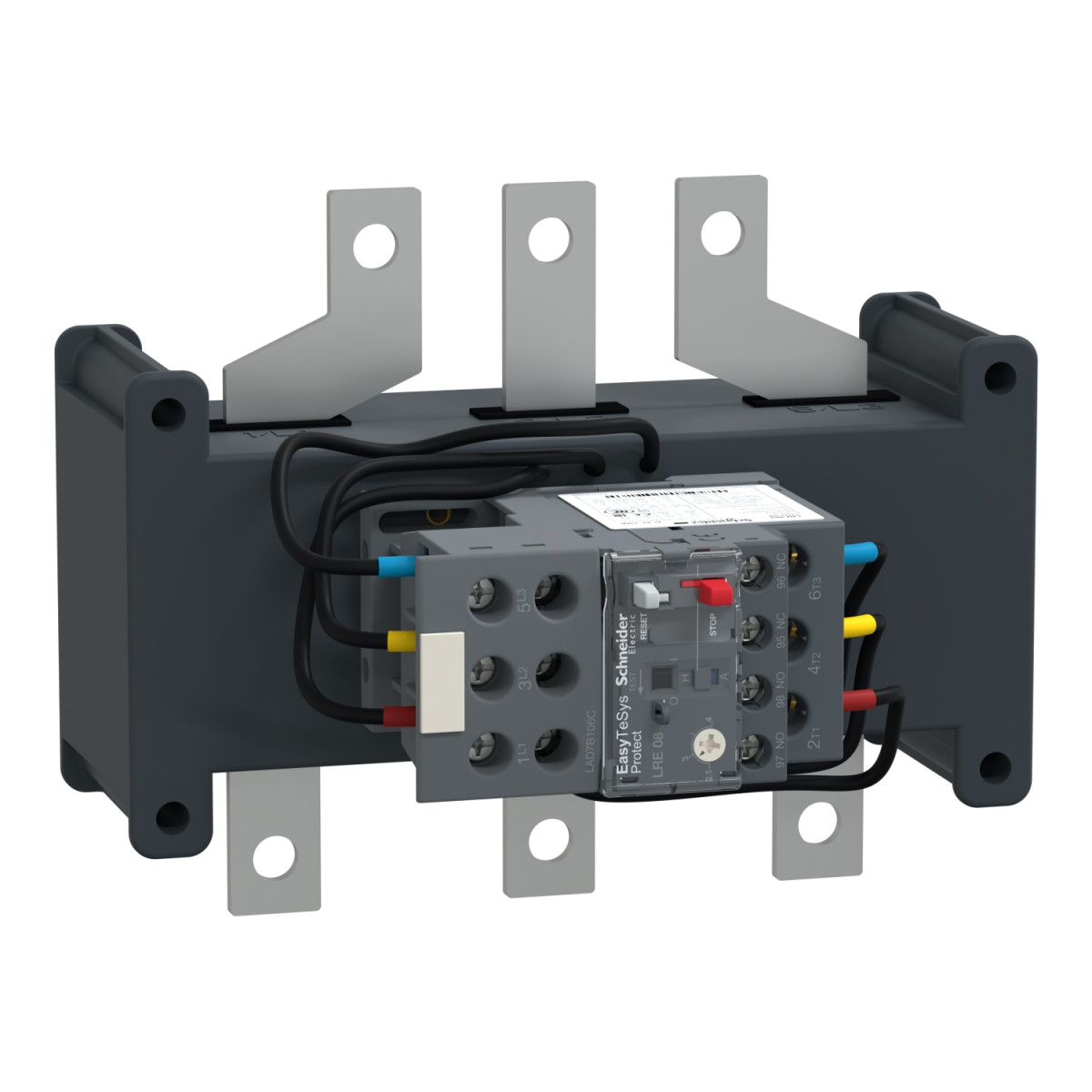

Az Easy TeSys Protect LRE482 egy differenciális termikus túlterhelés relé, mely kifejezetten motorvédelemre tervezték a Schneider Electric Easy TeSys termékcsaládján belül. Ez a készülék a 84-135A közötti tartományban biztosít megbízható motorvédelmet, és tökéletesen illeszkedik a modern ipari alkalmazások követelményeihez.
Az LRE482 modell 10A osztályú védelmet nyújt az IEC 60947-4-1 szabvány szerint, amely optimális védelmet jelent a motorok számára indítási és üzemi túlterhelések esetén. A relé különleges előnye a fáziskiesés érzékenység, amely akkor lép működésbe, ha két fázison a névleges áram 130%-a folyik, miközben a harmadik fázis kiesik, megfelelve az IEC 60947-4-1 szabvány követelményeinek. A túlterhelés relé kioldási küszöbe 1,14 +/- 0,06 Ir az IEC 60947-4-1 szabvány szerint, ami precíz védelmet biztosít a motorok számára.
A Schneider Electric LRE482 túlterhelés relé mechanikai robusztussága is kiemelkedő, 6 Gn ütésállósággal 11 ms időtartamig az IEC 60068-2-7 szabvány szerint, valamint 3 GN rezgésállósággal az IEC 60068-2-6 szerint. Kompatibilis a LC1E120...630 sorozatú kontaktorokkal, így könnyen integrálható meglévő rendszerekbe. A készülék 1 NO + 1 NC segédérintkezővel rendelkezik, amely 5A konvencionális szabad levegőn történő hőárammal bír a jelzőáramkör számára, így ideális a túlterhelés jelzésére és távfelügyeletére. A relé maximális üzemi feszültsége 690V AC, névleges szigetelési feszültsége szintén 690V az IEC 60947-4-1 szabvány szerint, lökőfeszültség-állósága pedig 6 kV.
Az LRE482 könnyen kezelhető kezelőfelülettel rendelkezik, amely piros nyomógombot kínál a leállításhoz, és zöld nyomógombot az újraindításhoz. A relé -20...60°C közötti hőmérsékletkompenzációval rendelkezik, ami biztosítja a megbízható működést különböző környezeti feltételek mellett is. A készülék csatlakozási kiosztása 34,8 mm, magassága 141 mm, szélessége 180 mm, mélysége pedig 134 mm. Az IP00 védettségi fokozat az IEC 60529 szabvány szerint azt jelenti, hogy külön tokozással kell ellátni a készüléket a végső telepítéskor. A relé teljes mértékben megfelel az IEC 60947-5-1 és IEC 60947-4-1 szabványoknak, és rendelkezik IEC, CCC és EAC tanúsítványokkal, amelyek igazolják a nemzetközi biztonsági és teljesítmény követelményeknek való megfelelést.
Schneider Electric Easypact TVS - LRE482 -Hőkioldó műszaki adatok
Alapvető tulajdonságok
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Protect
Terméktípus: Differenciális termikus túlterhelés relé
Eszköz rövidítés: LRE
Relé alkalmazás: Motorvédelem
Fáziskiesés érzékenység: Kioldó áram 130% Ir két fázison, a harmadik fázis kiesése esetén, az IEC 60947-4-1 szabványnak megfelelően
Kiegészítő jellemzők
Termék kompatibilitás: LC1E120...630
Hálózat típus: AC
Hálózati frekvencia: 50...60 Hz
Felszerelési mód: Kontaktor alatt vagy szerelőlapra
Hőkioldó osztály: 10A osztály az IEC 60947-4-1 szerint
Jelzés funkció: Relé kioldásjelző
Termikus védelem beállítási tartomány: 84...135 A
Kioldási küszöbérték: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Mechanikai robusztusság: Ütés: 6 Gn 11 ms ideig az IEC 60068-2-7 szerint, Rezgés: 3 GN az IEC 60068-2-6 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Konvencionális szabad levegőn termikus áram [Ith]: 5 A jelzőáramkörre
Névleges üzemi feszültség [Ue]: <= 690 V AC
Társított biztosíték névleges érték: 200 A gG erősáramú áramkörre, 160 A aM erősáramú áramkörre, 5 A gG jelzőáramkörre
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Helyi jelzés: Kioldásjelző
Vezérlés típusa: Piros nyomógomb leállítás, Zöld nyomógomb újraindítás
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozási kiosztás: 34,8 mm
Csatlakozások és méretek
Csatlakozások - kapcsok: Jelzőáramkör: csavaros szorítókapocs, 1...2,5 mm² - hajlékony vezeték végelőkészítés nélkül, 1...2,5 mm² - hajlékony vezeték végelőkészítéssel, 1...2,5 mm² - tömör vezeték
Erősáramú áramkör: Sínek - síntartó keresztmetszet: 3 x 18 mm, Saruk
Ajánlott meghúzási nyomaték: Erősáramú áramkör: 27,5 N.m - M8 síneken, 27,5 N.m - M8 sarukon, Jelzőáramkör: 1,7 N.m - csavaros szorítókapcsokon
Magasság: 141 mm
Szélesség: 180 mm
Mélység: 134 mm
Környezeti jellemzők
Szabványok: IEC 60947-5-1, IEC 60947-4-1
Termék tanúsítványok: IEC, CCC, EAC
Védőkezelés: TH az IEC 60068 szerint
IP védettségi fokozat: IP00 az IEC 60529 szerint
Környezeti levegő hőmérséklete működés közben: -20...60 °C terheléscsökkenés nélkül az IEC 60947-4-1 szerint, -20...70 °C terheléscsökkenéssel
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses kompatibilitás: Túlfeszültség-állóság: 6 kV az IEC 60801-5 szerint
