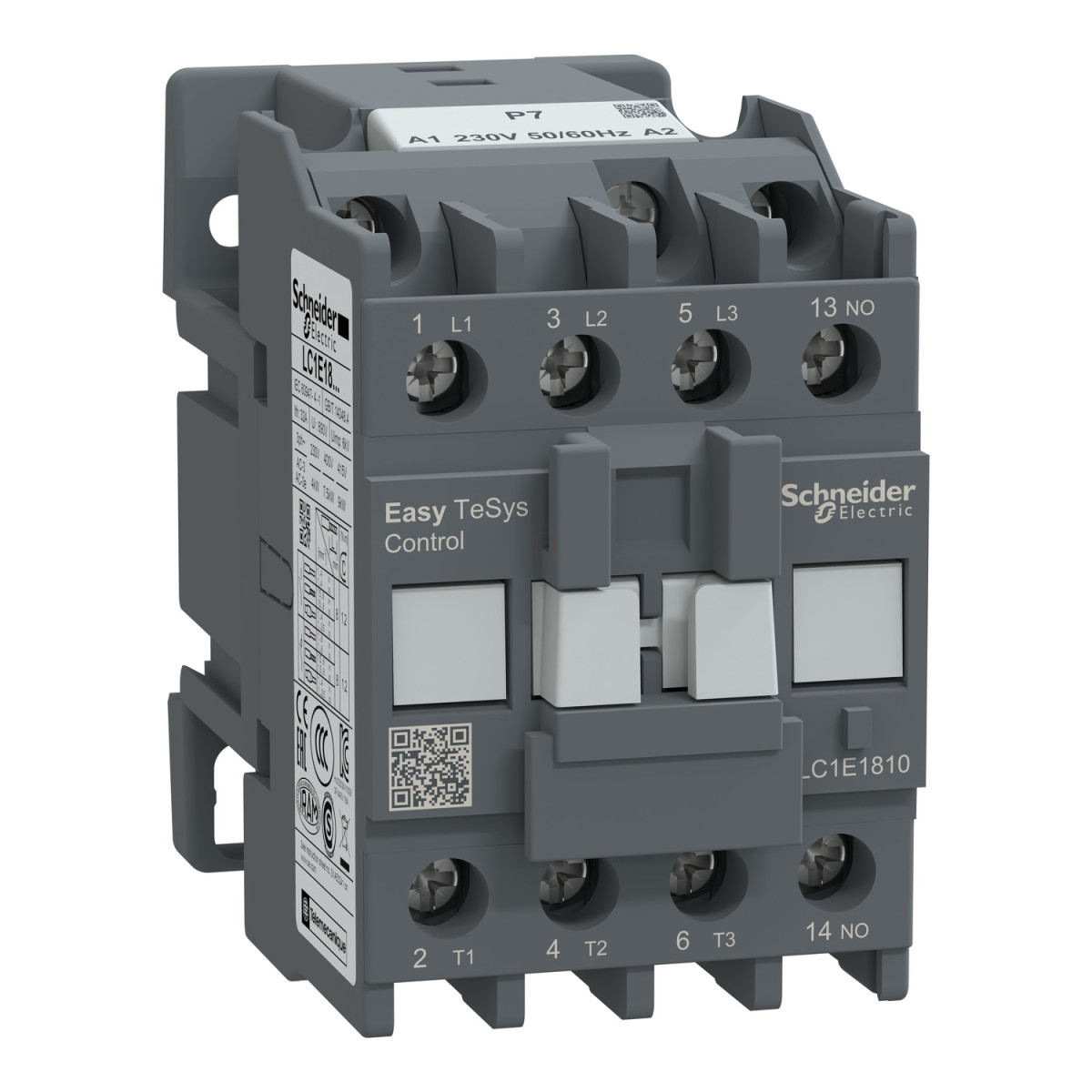

Az Easy TeSys Control LC1E1810P7 egy professzionális mágneskapcsoló a Schneider Electric kínálatából, amely kiváló megoldást jelent motoros alkalmazások vezérlésére. Ez a kompakt, mindössze 45 mm szélességű kontaktor 18 A-es névleges áramerősségével ideális választás különböző ipari és kereskedelmi motorvezérlési feladatokhoz, különösen ahol a megbízhatóság és a hosszú élettartam kritikus tényező.
A LC1E1810P7 modell 3 pólusú (3NO) kialakítású, és 230V AC 50/60 Hz vezérlőfeszültséggel működik. Az eszköz AC-3, AC-3e és AC-1 felhasználási kategóriákban alkalmazható, ami sokoldalú felhasználást tesz lehetővé. Motorvezérlési alkalmazásoknál különböző teljesítményű motorokhoz használhatod: 4 kW (220/230V), 7,5 kW (380/400V), 9 kW (415/440V, 500V, 660/690V) és 10 kW (660...690V). A készülék rezisztív terhelések kapcsolására is alkalmas, az AC-1 kategóriában akár 32A áramerősségig.
A műszaki paramétereket tekintve a kontaktor névleges üzemi feszültsége maximum 690V AC 50/60 Hz, névleges szigetelési feszültsége pedig 690V az IEC 60947-4-1 szabványnak megfelelően. A készülék bekapcsolási áramlökése 234A 440V AC mellett, míg szakítóképessége 153A 440V-on. Túlfeszültség kategóriája III-as, szennyezettségi foka 3-as, ami ipari környezetben való használatra teszi alkalmassá. Védettségi szintje IP2X az IEC 60529 szerint.
A TeSys LC1E1810P7 különleges előnye a kiemelkedő mechanikai és elektromos élettartam: mechanikai szempontból 10 millió működési ciklust, míg elektromos szempontból AC-1 kategóriában 300.000, AC-3 kategóriában pedig 1.200.000 ciklust bír ki. Ez rendkívül gazdaságos üzemeltetést tesz lehetővé, hiszen a gyakori csere szükségessége jelentősen csökken. A készülék ellenáll a vibráció és rázkódás okozta terheléseknek is (nyitott állapotban 1,5 Gn, zárt állapotban 3 Gn rezgés; illetve nyitott állapotban 7 Gn, zárt állapotban 10 Gn rázkódás).
A mágneskapcsoló 1 NO segédérintkezővel rendelkezik, minimális kapcsolási feszültsége 17V, minimális kapcsolási árama pedig 5 mA a vezérlőkör esetében. A készülék működési hőmérsékleti tartománya -5...55 °C, tárolási hőmérsékleti tartománya -60...80 °C. Felszerelése egyszerű, lemezre vagy DIN sínre történő rögzítéssel. Méretei kompaktak: 74 mm magas, 45 mm széles és 80 mm mély, így kis helyigényű alkalmazásokhoz is ideális választás.
A Schneider Electric LC1E1810P7 mágneskapcsoló megfelel a szigorú nemzetközi szabványoknak, mint az IEC 60947-5-1, IEC 60947-4-1, IEC 60947-1, valamint rendelkezik EAC és CE tanúsítványokkal is, ami biztosítja a megbízható és biztonságos működést a legkülönfélébb alkalmazási területeken.
Schneider Electric Easypact TVS - LC1E1810P7 -mágneskapcsoló 18A 1NO 230VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Easy TeSys
Termékkategória: Easy TeSys Control
Termék típusa: Mágneskapcsoló
Rövid megnevezés: LC1E
Alkalmazás: Motorvezérlés, Rezisztív terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Elektromos jellemzők
Névleges üzemi feszültség: <= 690 V AC 50/60 Hz
Névleges üzemi áram: 18 A (<55 °C) <= 440 V AC AC-3 teljesítmény áramkörre
Névleges üzemi áram: 18 A (<55 °C) <= 440 V AC AC-3e teljesítmény áramkörre
Névleges üzemi áram: 32 A (<55 °C) <= 440 V AC AC-1 teljesítmény áramkörre
Vezérlő áramkör feszültsége: 230 V AC 50/60 Hz
Motor teljesítmény
4 kW 220/230 V AC 50/60 Hz
7.5 kW 380/400 V AC
9 kW 415/440 V AC
9 kW 500 V AC
9 kW 660/690 V AC
10 kW 660...690 V
Érintkezők kialakítása
Pólus érintkezők összetétele: 3 NO
Segédérintkező összetétele: 1 NO
Minimális kapcsolási feszültség: 17 V vezérlőkörnél
Minimális kapcsolási áram: 5 mA vezérlőkörnél
Működési jellemzők
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 300000 ciklus AC-1, 1200000 ciklus AC-3
Vezérlőkör típusa: AC 50/60 Hz
Működési idő: 12...22 ms záráskor, 4...19 ms nyitáskor
Maximális működési sebesség: 1800 kapcsolás/óra 60 °C
Környezeti paraméterek
IP védettség: IP2X az IEC 60529 szerint
Megengedett környezeti hőmérséklet: -5...55 °C működés közben
Üzemeltetési magasság: 3000 m teljesítménycsökkenés nélkül
Fizikai jellemzők
Magasság: 74 mm
Szélesség: 45 mm
Mélység: 80 mm
Rögzítési mód: Lemez, DIN sín
Szabványok és tanúsítványok
IEC 60947-5-1
IEC 60947-4-1
IEC 60947-1
Termék tanúsítványok: EAC, CE
