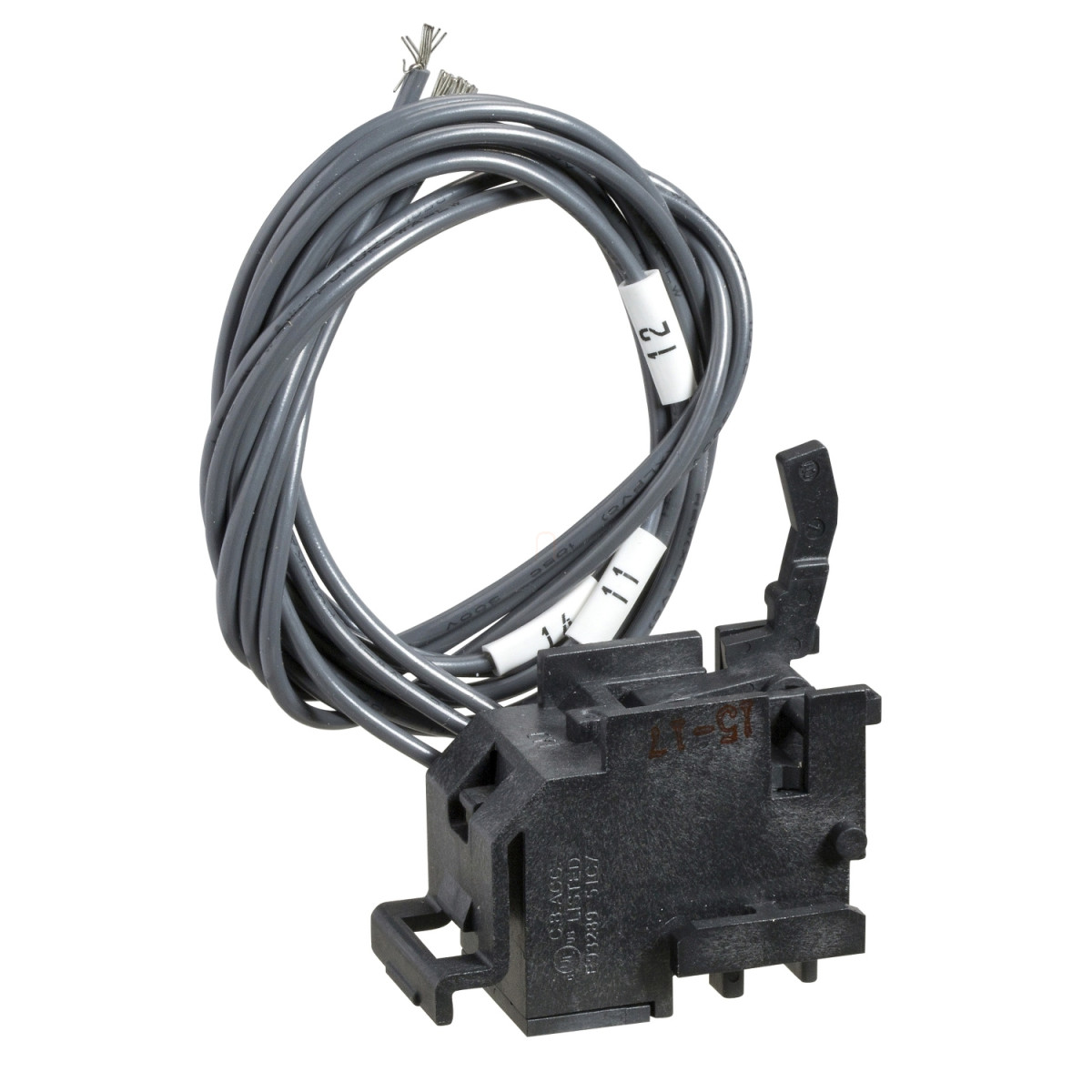

A Schneider Electric EasyPact EZC EZEAX segédérintkező egy nélkülözhetetlen kiegészítő az EasyPact EZC250 és EZCV250 kismegszakítókhoz. Ez a standard típusú segédérintkező tökéletes választás, ha a megszakítók működési állapotáról szeretnél visszajelzést kapni elektromos rendszeredben. Az EZEAX eszköz jellemzője az 1 NO/NC (egy nyitó/záró) érintkező konfiguráció, amely maximális rugalmasságot biztosít a jelzési funkciók megvalósításához.
A segédérintkező elsődleges feladata a megszakító állapotának jelzése, így lehetővé teszi a távoli felügyeleti rendszerekbe való integrálását. Az 5 A-es konvencionális szabad levegőn mért hőárammal rendelkező EZEAX különböző feszültségszinteken és terhelési feltételek mellett is megbízhatóan működik. AC-12 kategóriában a névleges üzemi árama 3 A 250 V AC feszültségnél, míg 5 A 125 V, 48 V vagy 24 V AC feszültségeknél. Az AC-15 kategóriában (induktív terheléseknél) 2 A 250 V AC mellett, 3 A 125 V AC mellett, valamint 5 A 24 V és 48 V AC mellett. Egyenáramú alkalmazásoknál is többféle terhelhetőség jellemzi: DC-12 kategóriában 0,2 A 250 V DC mellett, 0,4 A 125 V DC mellett, 2,5 A 48 V DC mellett és 4 A 24 V DC mellett működtethető.
A DC-14 kategóriában az induktív DC terhelések kapcsolására is alkalmas az EZEAX: 0,2 A 250 V DC, 0,4 A 125 V DC, 1 A 48 V DC és 3 A 24 V DC névleges értékekkel. A minimális terhelése 10 mA 24 V feszültségen, ami biztosítja, hogy alacsony áramú vezérlő áramkörökben is megfelelően működjön. A segédérintkező csatlakozása vezetékkel történik, ami egyszerűsíti a telepítést és a bekötést. A Schneider Electric EZEAX segédérintkező kompakt méretekkel rendelkezik, így könnyedén elhelyezhető a megszakító mellett. A termék rugalmas alkalmazhatósága és magas minőségű kialakítása biztosítja a hosszú élettartamot és a megbízható működést ipari és kereskedelmi elektromos rendszerekben egyaránt.
Schneider Electric EasyPact EZC - EZEAX -Segédérintkező EZC250-hez műszaki adatok
Főbb jellemzők
Termékcsalád: EZC250, EZCV250
Terméksorozat: EasyPact
Eszköz rövid neve: AX
Termék vagy alkatrész típusa: Kapcsoló
Eszköz alkalmazása: Jelzés
Kompatibilis termékcsaládok: EasyPact EZC megszakító, EasyPact EZCV megszakító
Jelzőérintkezők összetétele: 1 NO/NC
Kiegészítő jellemzők
Segédérintkezők típusa: Standard
Konvencionális szabad levegőn mért hőáram: 5 A
Névleges üzemi áram:
AC-12: 3 A 250 V AC 50/60 Hz mellett
AC-12: 5 A 125 V AC 50/60 Hz mellett
AC-12: 5 A 24 V AC 50/60 Hz mellett
AC-12: 5 A 48 V AC 50/60 Hz mellett
AC-15: 2 A 250 V AC 50/60 Hz mellett
AC-15: 3 A 125 V AC 50/60 Hz mellett
AC-15: 5 A 24 V AC 50/60 Hz mellett
AC-15: 5 A 48 V AC 50/60 Hz mellett
DC-12: 0,2 A 250 V DC mellett
DC-12: 0,4 A 125 V DC mellett
DC-12: 2,5 A 48 V DC mellett
DC-12: 4 A 24 V DC mellett
DC-14: 0,2 A 250 V DC mellett
DC-14: 0,4 A 125 V DC mellett
DC-14: 1 A 48 V DC mellett
DC-14: 3 A 24 V DC mellett
Minimális terhelés: 10 mA 24 V mellett
Segéd csatlakozókapocs: Vezetékes
