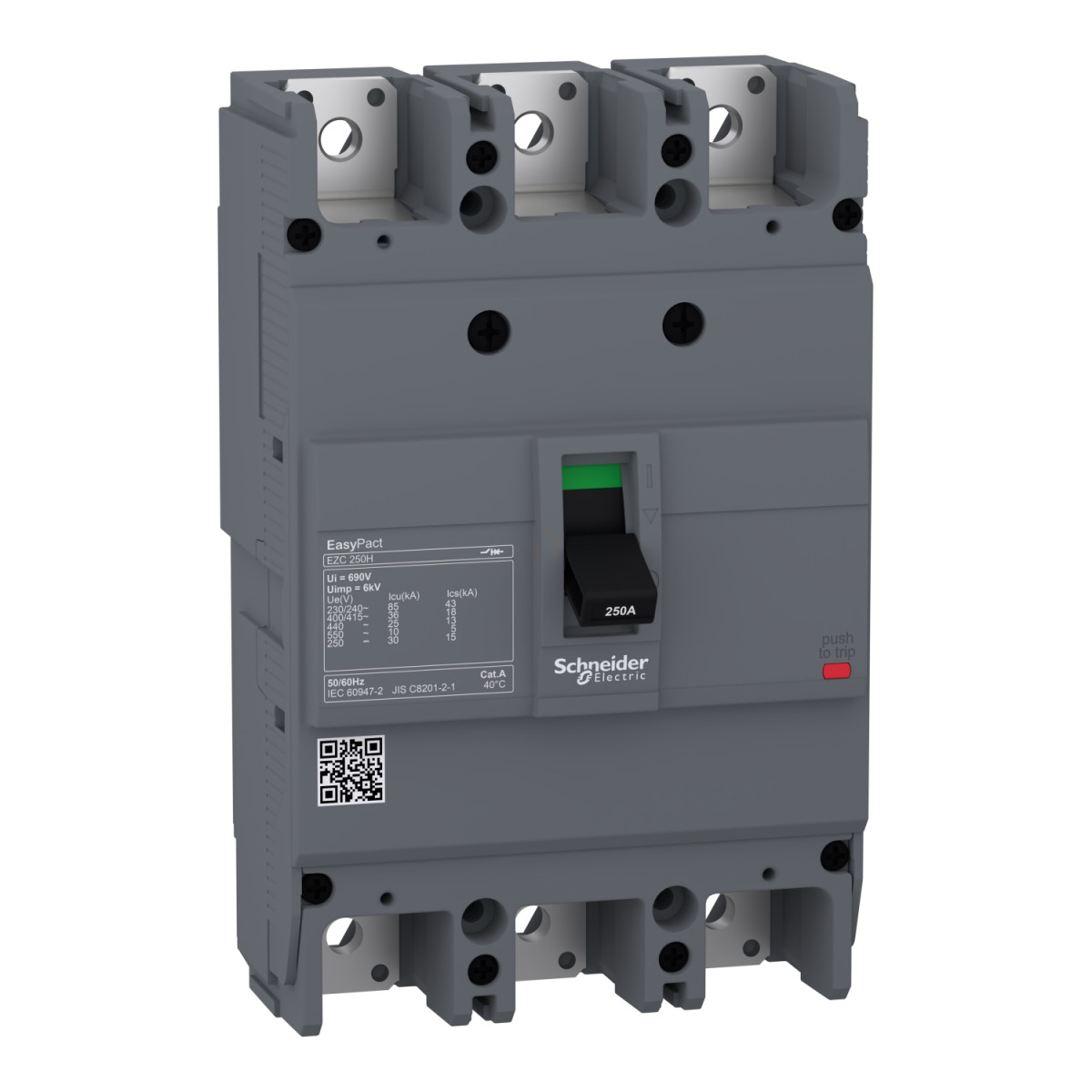

Az EasyPact EZC250H3200 egy nagy teljesítményű, 3 pólusú kompakt megszakító a Schneider Electric kínálatából, amely optimális védelmet biztosít elosztóhálózatok számára. A 200 A névleges áramú készülék kiemelkedő megszakítóképességgel rendelkezik, és ideális választás ipari alkalmazásokhoz, ahol magas szintű megbízhatóságra van szükség.
A Schneider Electric EZC250H3200 típusú megszakító a legújabb technológiai megoldásokkal készült, hogy maximális biztonságot nyújtson az elektromos hálózatok számára. A termék 36 kA megszakítóképességgel rendelkezik 380 V AC és 400-415 V AC 50/60 Hz hálózatokon, ami biztosítja a hatékony védelmet még jelentős túláramok esetén is. A 200 A névleges áramot 40 °C környezeti hőmérsékleten garantálja, míg a trip unit névleges értéke 200 A 50 °C-on. A megszakító széles feszültségtartományban alkalmazható, a névleges szigetelési feszültség (Ui) 690 V AC 50/60 Hz az IEC 60947-2 szabványnak megfelelően, névleges üzemi feszültsége (Ue) pedig 550 V AC 50/60 Hz, illetve 250 V DC. A termék rendkívül sokoldalú, hiszen AC és DC hálózatokban egyaránt használható, 50/60 Hz frekvencián.
A Schneider Electric EZC250H3200 típusú megszakító H megszakítóképességi kóddal rendelkezik, amely kiemelkedő védelmi szintet biztosít. A készülék számos nemzetközi szabványnak megfelel, beleértve az EN/IEC 60947-1, GB/T 14048.2 és az EN/IEC 60947-2 előírásait. A termék túlterhelés és rövidzárlat ellen egyaránt védelmet nyújt, köszönhetően a beépített TM-D termomágneses kioldóegységnek. A megszakító különböző feszültségszinteken különböző megszakítóképességgel rendelkezik: 110-130 V AC esetén 85 kA Icu, 220-240 V AC esetén szintén 85 kA Icu, 380 V AC esetén 36 kA Icu, 400-415 V AC esetén 36 kA Icu, 440 V AC esetén 25 kA Icu, 550 V AC esetén pedig 10 kA Icu megszakítóképességgel bír. DC áramkörökben is kiválóan teljesít: 125 V DC esetén 30 kA Icu (1P), 250 V DC esetén pedig 30 kA Icu (2P) értékekkel. A névleges üzemi megszakítóképesség (Ics) is figyelemreméltó, a feszültségtől függően az Icu érték 50-100%-a között változik.
Az EZC250H3200 megszakító kompakt méretekkel rendelkezik, magassága 165 mm, szélessége 105 mm, mélysége pedig 60 mm. A kapcsolási mechanizmus toggle típusú, a rögzítés módja fix, rögzítőlapra szerelhető, a csatlakozás mind felül, mind alul elölről történik. A készülék IP20 védettséggel és IK07 ütésállósággal rendelkezik az IEC szabványoknak megfelelően. A mechanikai élettartam 10000 kapcsolási ciklus, a csatlakozási osztás 35 mm. A megszakító pozitív érintkezőjelzéssel rendelkezik, de földzárlat és nullavezető elleni védelemmel nem. A Schneider Electric EZC250H3200 megszakító széles hőmérsékleti tartományban használható, üzemi hőmérséklete -25...70 °C, tárolási hőmérséklete pedig -35...85 °C között van. A készülék szennyezettségi foka 3, az IEC 60664-1 és IEC 947-1 szabványoknak megfelelően. Ez a megszakító az EZC250H3200 cikkszámmal azonosítható, és a Schneider Electric EasyPact termékcsalád része, amelyet kifejezetten elosztóhálózati alkalmazásokhoz fejlesztettek ki.
Schneider Electric EasyPact EZC - EZC250H3200 -EZC250H 3P 36kA/400V megszakító 200A műszaki adatok
Alapadatok
Termékcsalád: EasyPact
Terméktípus: Megszakító
Rövid terméknév: Easypact EZC250H
Megszakító neve: Easypact EZC250H
Alkalmazás: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3t
Elektromos paraméterek
Hálózat típusa: AC/DC
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 200 A 40 °C-on
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz (IEC 60947-2 szerint)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV (IEC 60947-2 szerint)
Névleges üzemi feszültség [Ue]: 550 V AC 50/60 Hz és 250 V DC (IEC 60947-2 szerint)
Megszakítóképesség
Megszakítóképesség kód: H
Megszakítóképesség:
- 10 kA Icu 550 V AC 50/60 Hz esetén (IEC 60947-2 szerint)
- 25 kA Icu 440 V AC 50/60 Hz esetén (IEC 60947-2 szerint)
- 30 kA Icu 125 V DC 1P esetén (IEC 60947-2 szerint)
- 30 kA Icu 250 V DC 2P esetén (IEC 60947-2 szerint)
- 36 kA Icu 380 V AC 50/60 Hz esetén (IEC 60947-2 szerint)
- 36 kA Icu 400...415 V AC 50/60 Hz esetén (IEC 60947-2 szerint)
- 85 kA Icu 110...130 V AC 50/60 Hz esetén (IEC 60947-2 szerint)
- 85 kA Icu 220...240 V AC 50/60 Hz esetén (IEC 60947-2 szerint)
Névleges üzemi megszakítóképesség [Ics]
- 5 kA 550 V AC 50/60 Hz esetén (IEC 60947-2 szerint)
- 15 kA 125 V DC esetén (IEC 60947-2 szerint)
- 15 kA 250 V DC esetén (IEC 60947-2 szerint)
- 18 kA 380 V AC 50/60 Hz esetén (IEC 60947-2 szerint)
- 18 kA 400/415 V AC 50/60 Hz esetén (IEC 60947-2 szerint)
- 12.5 kA 440 V AC 50/60 Hz esetén (IEC 60947-2 szerint)
- 42.5 kA 110/130 V AC 50/60 Hz esetén (IEC 60947-2 szerint)
- 42.5 kA 220/230/240 V AC 50/60 Hz esetén (IEC 60947-2 szerint)
Kioldóegység
Leválasztásra alkalmas: Igen (IEC 60947-2 szerint)
Felhasználási kategória: A kategória
Kioldóegység neve: TM-D
Kioldóegység technológia: Termomágneses
Kioldóegység névleges árama: 200 A 50 °C-on
Védelem típusa: Túlterhelés elleni védelem, Rövidzárlat elleni védelem
Kiegészítő jellemzők
Vezérlés típusa: Kapcsolókar
Szerelési mód: Fix
Szerelési alap: Hátlap
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Mechanikai élettartam: 10000 ciklus
Csatlakozási osztás: 35 mm
Helyi jelzés: Pozitív érintkezőjelzés
Méretek
Magasság: 165 mm
Szélesség: 105 mm
Mélység: 60 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-1, GB/T 14048.2, EN/IEC 60947-2
IP védettségi szint: IP20 (IEC 60529 szerint)
IK ütésállóság: IK07 (IEC 62262 szerint)
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -35...85 °C
Szennyezettségi fok: 3 (IEC 60664-1 és IEC 947-1 szerint)
