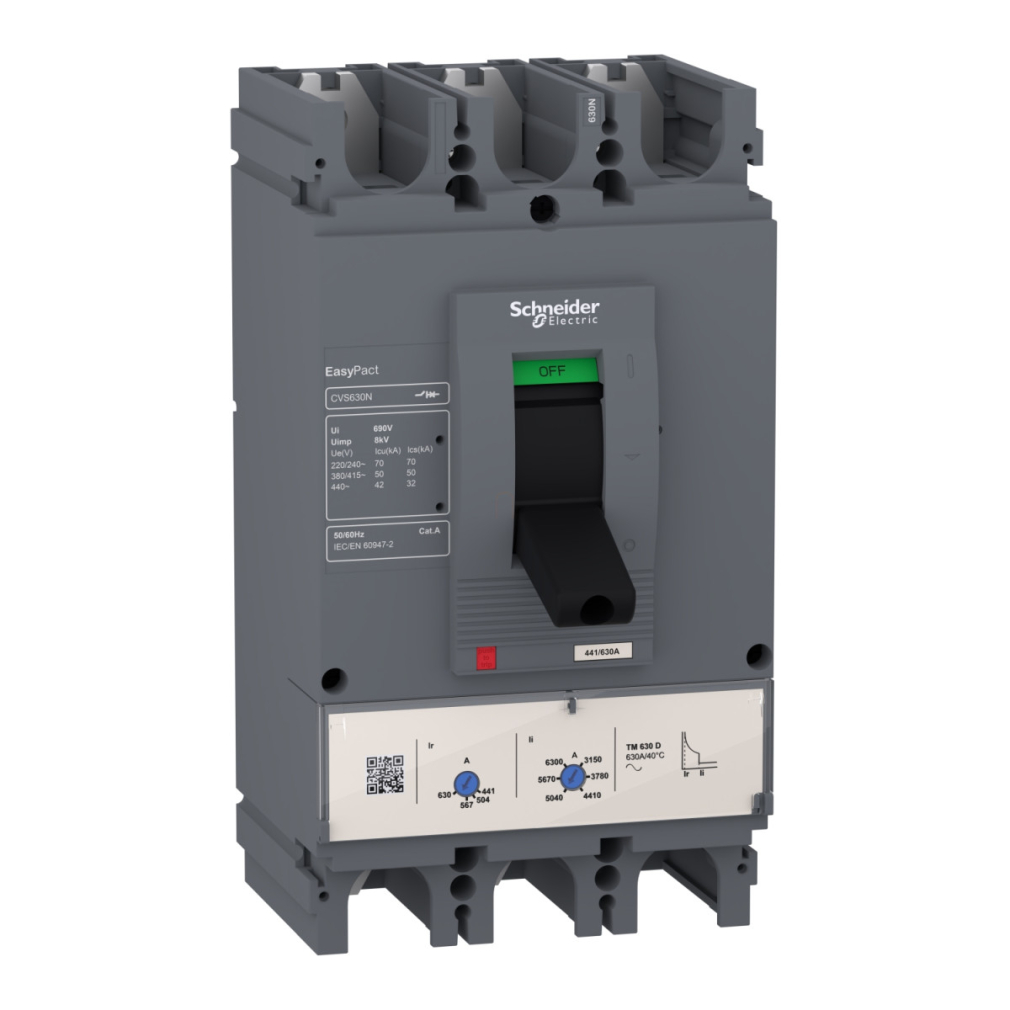

Az EasyPact CVS630N kismegszakító a Schneider Electric EasyPact CVS termékcsalád egyik erőteljes megoldása, amely kifejezetten elosztó hálózatokhoz készült. A nagy teljesítményű LV563316 cikkszámú megszakító 600 amper névleges áramot képes kezelni 40°C környezeti hőmérsékleten, miközben rendkívül megbízható védelmet biztosít az áramkörök számára.
A CVS630N megszakító három pólusú, három védett pólussal (3P3D) rendelkezik, és a TM-D termomágneses kioldóegysége kettős védelmi funkciót lát el: túlterhelés elleni termikus védelem, illetve rövidzárlat elleni mágneses védelem. A megszakító kategória A felhasználási kategóriába tartozik, és kiváló megszakítóképességgel rendelkezik: 70 kA 220/240 V AC feszültségen, 50 kA 380/415 V AC feszültségen, valamint 42 kA 440 V AC feszültségen (50/60 Hz), az IEC 60947-2 szabványnak megfelelően. A termék névleges üzemi megszakítóképessége (Ics) szintén magas értékeket mutat: 70 kA 220/240 V, 50 kA 380/415 V és 32 kA 440 V váltakozó feszültségen.
A CVS630N kioldóegysége széles beállítási tartományt kínál a különböző védelmi funkciókhoz. A túlterhelés védelmi tartománya 420-600 A között állítható, a hosszú késleltetésű kioldás aktiválási értéke 0,7-1 x In között, míg a pillanatnyi kioldás beállítási tartománya 4-8 x In között állítható. Az egység fix késleltetési idővel rendelkezik a hosszú késleltetésű kioldásnál. A megszakító kapcsolási típusa billenő (toggle), és kapcsolási állapotjelzővel rendelkezik a könnyű leolvashatóság érdekében. A Schneider Electric EasyPact CVS630N lökőfeszültség-állósága (Uimp) 8 kV az EN/IEC 60947-2 szabvány szerint, és IP40 védelmi fokozattal rendelkezik.
A robusztus kialakítás hosszú élettartamot biztosít: a mechanikai élettartam 15000 kapcsolási ciklus, míg a villamos élettartam 4000 ciklus 415 V In terhelésnél az IEC 60947-2 szabványnak megfelelően. A megszakító rögzítése hátlapra történik, fix rögzítési móddal. A csatlakozások elöl találhatók, mind a felső, mind az alsó oldalon, és a bekötések csavaros csatlakozókon keresztül valósíthatók meg 45 mm-es csatlakozási távolsággal. A kompakt méretek - 140 mm szélesség, 110 mm mélység és 255 mm magasság - lehetővé teszik a rugalmas beépítést különböző elosztóberendezésekbe. A készülék széles hőmérséklettartományban használható: üzemi környezeti hőmérséklet -25°C és 70°C között, tárolási hőmérséklet -50°C és 85°C között.
Schneider Electric EasyPact CVS - LV563316 -CVS630N (50 kA) 3P3D TM600D műszaki adatok
Általános jellemzők
Termékcsalád: EasyPact
Terméksorozat: EasyPact CVS400...630
Terméknév: EasyPact CVS
Rövidített terméknév: CVS630N
Termék típusa: Kismegszakító
Alkalmazás: Elosztás
Villamos jellemzők
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Földzárlat védelem: Nincs
Névleges áram: 600 A 40°C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
Megszakítóképesség: 70 kA 220/240 V AC 50/60 Hz (IEC 60947-2), 50 kA 380/415 V AC 50/60 Hz (IEC 60947-2), 42 kA 440 V AC 50/60 Hz (IEC 60947-2)
Kioldóegység
Kioldóegység neve: TM-D
Kioldóegység technológia: Termomágneses
Kioldóegység névleges árama: 600 A 40°C-on
Védelmi típus: Rövidzárlat elleni védelem (mágneses), Túlterhelés elleni védelem (termikus)
Termikus védelem beállítási tartomány: 420...600 A
Hosszú késleltetésű kioldás beállítási típus Ir: Állítható
Hosszú késleltetésű kioldás beállítási tartomány: 0,7...1 x In
Hosszú késleltetésű késleltetés beállítási típusa: Fix
Pillanatnyi kioldás beállítási típus Ii: Állítható
Pillanatnyi kioldás beállítási tartomány: 4...8 x In
Mechanikai jellemzők
Kapcsoló állapotjelző: Igen
Rögzítési mód: Fix
Rögzítési alap: Hátlap
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozók: Csavaros csatlakozás
Csatlakozási távolság: 45 mm
Kompatibilitási kód: CVS630
Szélesség: 140 mm
Mélység: 110 mm
Magasság: 255 mm
Szabványok és környezeti paraméterek
Névleges lökőfeszültség-állóság: 8 kV (EN/IEC 60947-2)
Hálózati frekvencia: 50/60 Hz
Megszakítóképességi kód: N
Névleges üzemi megszakítóképesség: 70 kA 220/240 V AC, 50 kA 380/415 V AC, 32 kA 440 V AC
Mechanikai élettartam: 15000 ciklus
Villamos élettartam: 4000 ciklus 415 V In (IEC 60947-2)
Működtetés típusa: Billenő
IP védettségi fokozat: IP40
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Szabványok: IEC 60947-2, EN 60947-2
Tanúsítványok: GOST, IEC
Villamos érintésvédelmi osztály: II. osztály
Szennyezettségi fokozat: 3 (IEC 60664-1)
