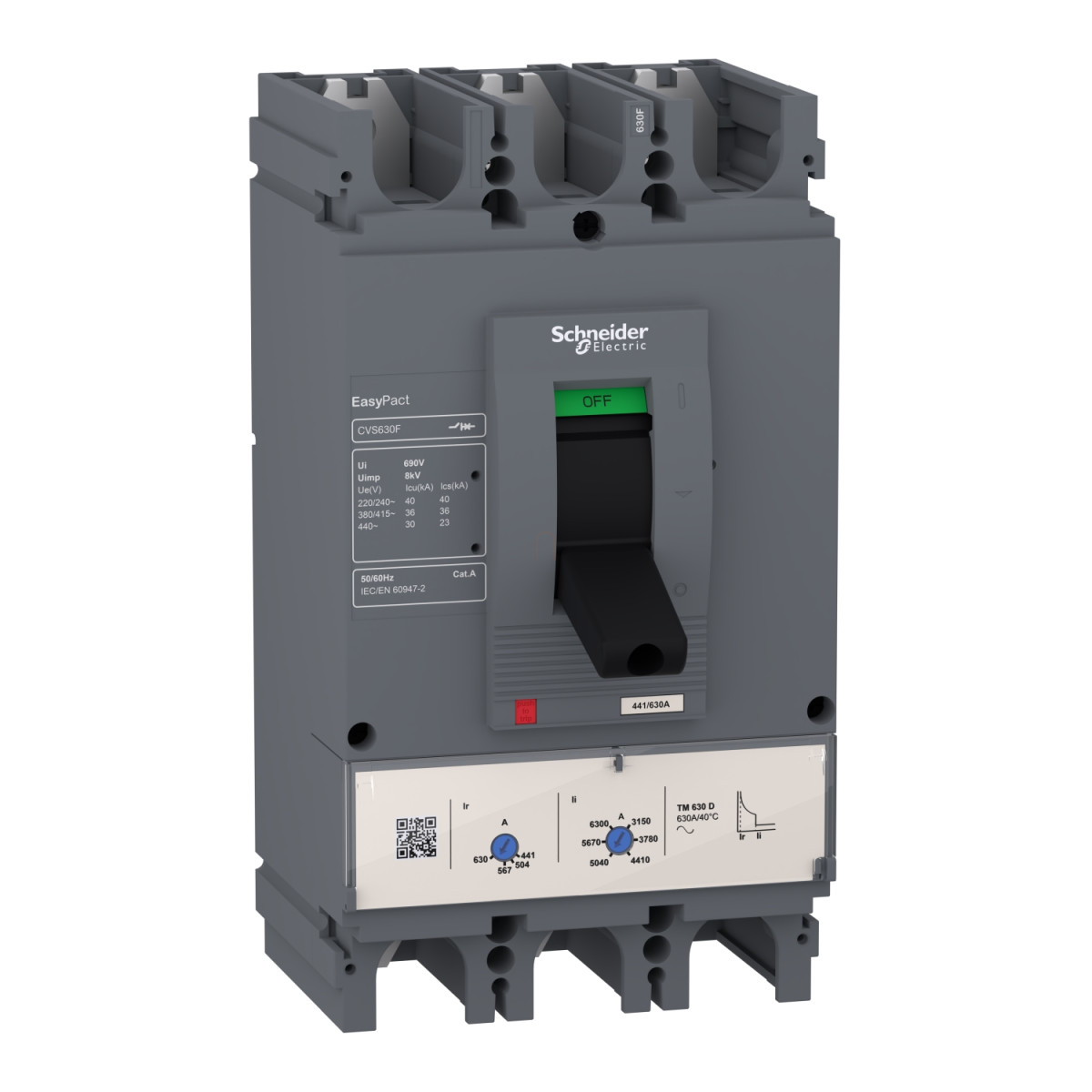

Az EasyPact CVS400F kismegszakító a Schneider Electric EasyPact CVS termékcsalád része, amely kifejezetten elosztási alkalmazásokhoz lett tervezve. A LV540305 cikkszámú készülék ideális választás olyan ipari és kereskedelmi létesítményekhez, ahol 320 A névleges áramerősségű, megbízható védelmi megoldásra van szükség.
A CVS400F kismegszakító 3-pólusú, 3D védett kialakítással rendelkezik, amely átfogó védelmet biztosít a túlterhelés és rövidzárlat ellen. A készülék TM-D termikus-mágneses kioldóegységgel van felszerelve, amely precíz védelmet nyújt. A túlterhelés-védelem 224-320 A között állítható, míg a pillanatnyi kioldás (Ii) 5-10-szerese a névleges áramerősségnek, ami lehetővé teszi a berendezés pontos testreszabását a védendő áramkör igényeihez.
A Schneider Electric EasyPact CVS400F kimagasló megszakítóképességgel rendelkezik: 36 kA Icu 380/415 V AC 50/60 Hz mellett (IEC 60947-2 szabvány szerint), 40 kA 220/240 V AC esetén és 30 kA 440 V AC feszültségnél. Üzemi megszakítóképessége (Ics) szintén kiemelkedő: 36 kA 380/415 V AC mellett, ami azt jelenti, hogy a készülék a névleges megszakítóképesség 100%-ával rendelkezik ezen a feszültségen. Ez a tulajdonság különösen fontos olyan környezetekben, ahol gyakori rövidzárlatok fordulhatnak elő, és ahol a berendezés megbízhatósága kritikus jelentőségű.
A készülék mechanikai élettartama 15000 kapcsolási ciklus, míg elektromos élettartama 6000 ciklus 415 V In terhelésnél. A 8 kV-os névleges impulzus-állósági feszültség (Uimp) tovább növeli a berendezés megbízhatóságát. A CVS400F toggle (karos) működtetésű, és rendelkezik érintkező pozíció indikátorral, ami megkönnyíti az üzemeltetést és a karbantartást. A kismegszakító hátsó lapra szerelhető, fix kivitelben készül, és elülső csatlakozásokkal rendelkezik mind a felső, mind az alsó részén, csavaros csatlakozókkal.
Schneider Electric EasyPact CVS - LV540305 -CVS400F (36 kA) 3P3D TM320D műszaki adatok
Fő jellemzők
Termékcsalád: EasyPact
Termékcsalád neve: EasyPact CVS400...630
Terméknév: EasyPact CVS
Készülék rövid neve: CVS400F
Termék vagy komponens típusa: Kismegszakító
Készülék alkalmazása: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Földzárlat védelem (Vigi kiegészítő): Nélkül
Névleges áram: 320 A 40 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség (Icu): 40 kA Icu 220/240 V AC 50/60 Hz (IEC 60947-2 szerint)
Megszakítóképesség (Icu): 36 kA Icu 380/415 V AC 50/60 Hz (IEC 60947-2 szerint)
Megszakítóképesség (Icu): 30 kA Icu 440 V AC 50/60 Hz (IEC 60947-2 szerint)
Üzemi megszakítóképesség (Ics): 40 kA 220/240 V AC 50/60 Hz (IEC 60947-2 szerint)
Üzemi megszakítóképesség (Ics): 36 kA 380/415 V AC 50/60 Hz (IEC 60947-2 szerint)
Üzemi megszakítóképesség (Ics): 23 kA 440 V AC 50/60 Hz (IEC 60947-2 szerint)
Megszakítóképességi kód: F
Kioldó egység
Kioldó egység neve: TM-D
Kioldó egység technológia: Termikus-mágneses
Kioldó egység névleges árama: 320 A 40 °C-on
Védelmi típus: Túlterhelés védelem (termikus)
Védelmi típus: Rövidzárlat védelem (mágneses)
Termikus védelem beállítási tartomány: 224...320 A
Hosszú idejű kioldás beállítási típus Ir: Állítható
Hosszú idejű kioldás beállítási tartomány: 0,7...1 x In
Hosszú idejű késleltetés beállítási típus: Fix
Pillanatnyi kioldás beállítási típus Ii: Állítható
Pillanatnyi kioldás beállítási tartomány: 5...10 x In
Technikai specifikációk
Névleges impulzus-állósági feszültség (Uimp): 8 kV (EN/IEC 60947-2 szerint)
Hálózati frekvencia: 50/60 Hz
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam: 6000 ciklus 415 V In (IEC 60947-2 szerint)
Vezérlés típusa: Toggle (karos)
Érintkező pozíció indikátor: Igen
Szerelés és csatlakozások
Szerelési tartó: Hátsó lap
Szerelési mód: Fix
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozások - kapcsok: Csavaros csatlakozás
Csatlakozási osztás: 45 mm
Kompatibilitási kód: CVS400
Méretek
Szélesség: 140 mm
Mélység: 110 mm
Magasság: 255 mm
Környezeti feltételek
Szabványok: EN 60947-2, IEC 60947-2
Terméktanúsítványok: GOST, IEC
Elektromos érintésvédelmi osztály: II. osztály
Szennyezési fokozat: 3 (IEC 60664-1 szerint)
IP védettségi fokozat: IP40
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
