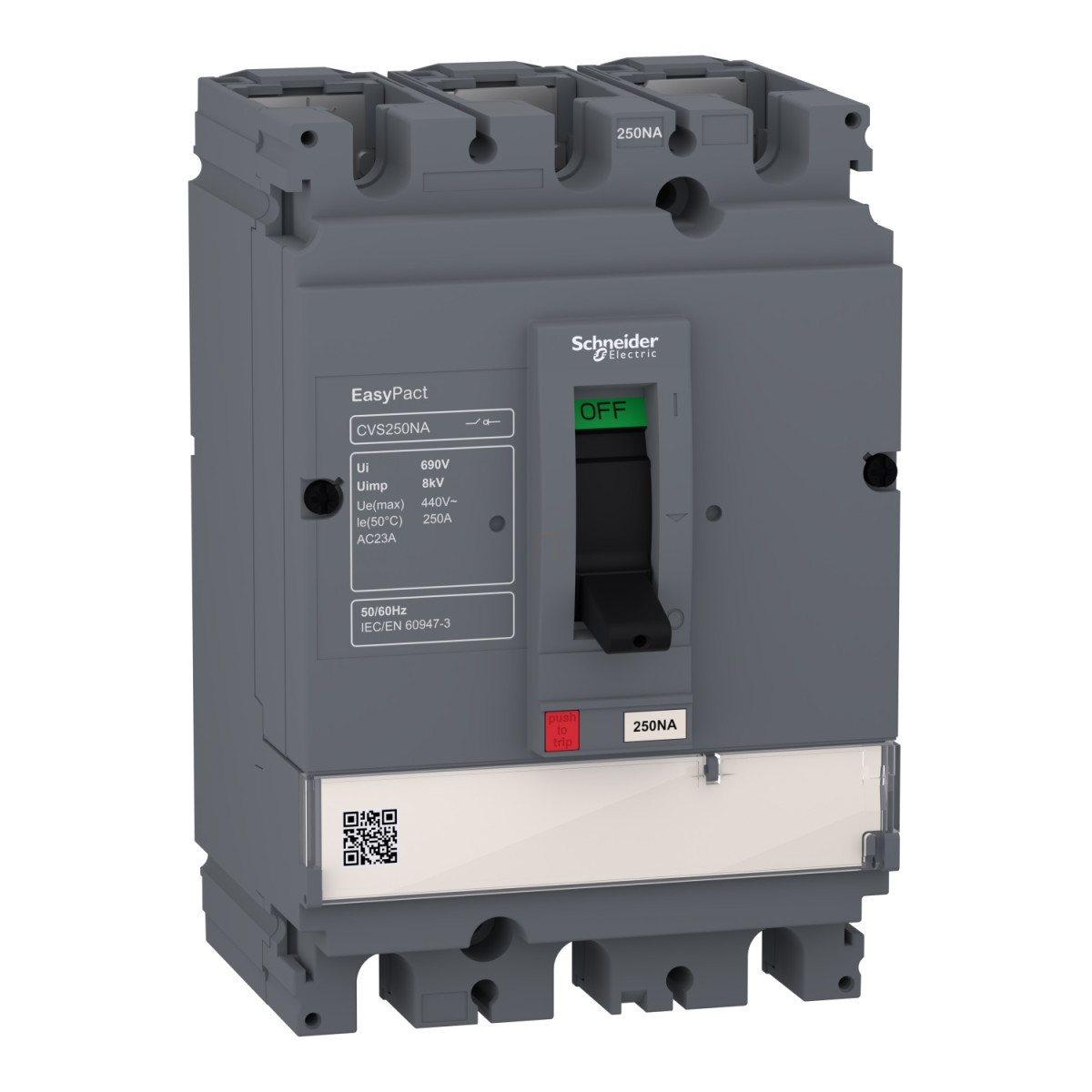

A Schneider Electric EasyPact CVS termékkínálatából származó CVS250NA típusú szakaszoló kapcsoló egy sokoldalú és megbízható elektromos komponens, amely kifejezetten elosztó rendszerekhez lett tervezve. Ez a 3 pólusú, 250 amperes szakaszoló kiváló választás különböző ipari és kereskedelmi alkalmazásokhoz, ahol biztonságos kapcsolási és leválasztási funkciókra van szükség.
A CVS250NA modell AC-22A és AC-23A felhasználási kategóriákban egyaránt alkalmazható, ami széles körű kompatibilitást biztosít különböző terhelési típusokkal. Az eszköz 220/240V, 380/415V és 440V AC hálózati feszültségeken is teljes névleges árammal (250A) működtethető 50/60 Hz frekvencián. Ezt a sokoldalúságot tovább fokozza, hogy a termék hagyományos szabad levegőn való termikus árama 250A 50°C környezeti hőmérsékleten, ami kiváló termikus stabilitást biztosít magas hőmérsékletű környezetben is.
A biztonság szempontjából a CVS250NA szakaszoló kapcsoló kiemelkedő paraméterekkel rendelkezik. Megfelel a szigetelési célokra vonatkozó szigorú EN 60947-3 és IEC 60947-3 szabványoknak, valamint 75 kA zárlati bekapcsolási képességgel rendelkezik, amennyiben azt egy megfelelő védelmi megszakító támogatja. Önálló kapcsolóként is 4,9 kA zárlati bekapcsolási képességgel bír. A rövidzárlati szilárdság tekintetében 1,35 kA-t képes elviselni 20 másodpercig, illetve 3,5 kA-t 1 vagy 3 másodpercig az IEC 60947-3 szabvány szerint. A kapcsoló továbbá rendelkezik érintkezési helyzet kijelzővel, ami egyértelmű vizuális visszajelzést biztosít az eszköz állapotáról.
A CVS250NA szakaszoló kapcsoló mechanikailag rendkívül strapabíró, az IEC 60947-3 szabvány szerint 20.000 kapcsolási ciklust képes teljesíteni. Elektromos tartósság tekintetében AC-22A és AC-23A kategóriákban egyaránt 6500 ciklust garantál 415V AC névleges feszültségen. A kompakt méretű készülék (magasság: 161 mm, szélesség: 105 mm, mélység: 86 mm) rögzítésre kész, hátsó szerelőlapra szerelhető, a front oldali fel- és lefelé történő csatlakoztatás pedig rugalmas telepítési lehetőségeket biztosít. A kapcsolási távolság 35 mm, ami igazodik az általános ipari szabványokhoz. A készülék működtetése billenőkaros mechanizmussal történik, ami egyszerű és megbízható kezelhetőséget biztosít.
A Schneider Electric EasyPact CVS250NA szakaszoló kapcsoló széles üzemi hőmérsékleti tartományban (-25°C és +70°C között) használható, és tárolási hőmérséklete -50°C és +85°C között van. A termék II-es érintésvédelmi osztályba tartozik és 3-as szennyezettségi fokozatú környezetben is megbízhatóan működik az IEC 60664-1 szabványnak megfelelően. Az LV525425 cikkszámú szakaszoló kapcsoló rendelkezik GOST és IEC tanúsítványokkal, ami további bizonyítékot szolgáltat a termék minőségéről és megbízhatóságáról különböző nemzetközi piacokon.
Schneider Electric EasyPact CVS - LV525425 -CVS250NA 250A 3P szakaszoló kapcsoló műszaki adatok
Főbb tulajdonságok
Termékcsalád: EasyPact CVS100...250
Termékcsalád neve: EasyPact
Termék neve: EasyPact CVS
Eszköz rövid neve: CVS250NA
Termék vagy komponens típusa: Szakaszoló kapcsoló
Eszköz alkalmazása: Elosztás
Pólusok leírása: 3P
Hálózat típusa: AC
Üzemi paraméterek
Névleges üzemi áram:
AC-22A: 250 A AC 50/60 Hz 220/240 V
AC-22A: 250 A AC 50/60 Hz 380/415 V
AC-22A: 250 A AC 50/60 Hz 440 V
AC-23A: 250 A AC 50/60 Hz 220/240 V
AC-23A: 250 A AC 50/60 Hz 380/415 V
AC-23A: 250 A AC 50/60 Hz 440 V
Hagyományos szabad levegőn termikus áram: 250 A 50 °C-on
Névleges zárlati bekapcsolási képesség:
75 kA felszerelt védelmi megszakítóval
4,9 kA önálló szakaszoló kapcsolóként
Megszakító képesség kód: NA
Leválasztásra alkalmas: Igen, megfelel az EN 60947-3 és IEC 60947-3 szabványoknak
Felhasználási kategória: AC-22A és AC-23A
Földzárlat védelem: Nélküle
Kiegészítő információk
Hálózati frekvencia: 50/60 Hz
Vezérlés típusa: Billenőkar
Rögzítési mód: Rögzített
Szerelési támogatás: Hátlap
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Névleges rövid idejű áramszilárdság:
1,35 kA 20 másodpercig az IEC 60947-3 szerint
3,5 kA 1 másodpercig az IEC 60947-3 szerint
3,5 kA 3 másodpercig az IEC 60947-3 szerint
Érintkező pozíció jelző: Igen
Látható szakasz: Nem
Mechanikai jellemzők
Mechanikai élettartam: 20000 ciklus az IEC 60947-3 szerint
Elektromos élettartam:
AC-22A: 6500 ciklus 415 V AC 50/60 Hz In az IEC 60947-3 szerint
AC-23A: 6500 ciklus 415 V AC 50/60 Hz In az IEC 60947-3 szerint
Csatlakozási távolság: 35 mm
Magasság: 161 mm
Szélesség: 105 mm
Mélység: 86 mm
Környezeti feltételek
Szabványok: IEC 60947-3, EN 60947-3
Termék tanúsítványok: GOST, IEC
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3, az IEC 60664-1 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
