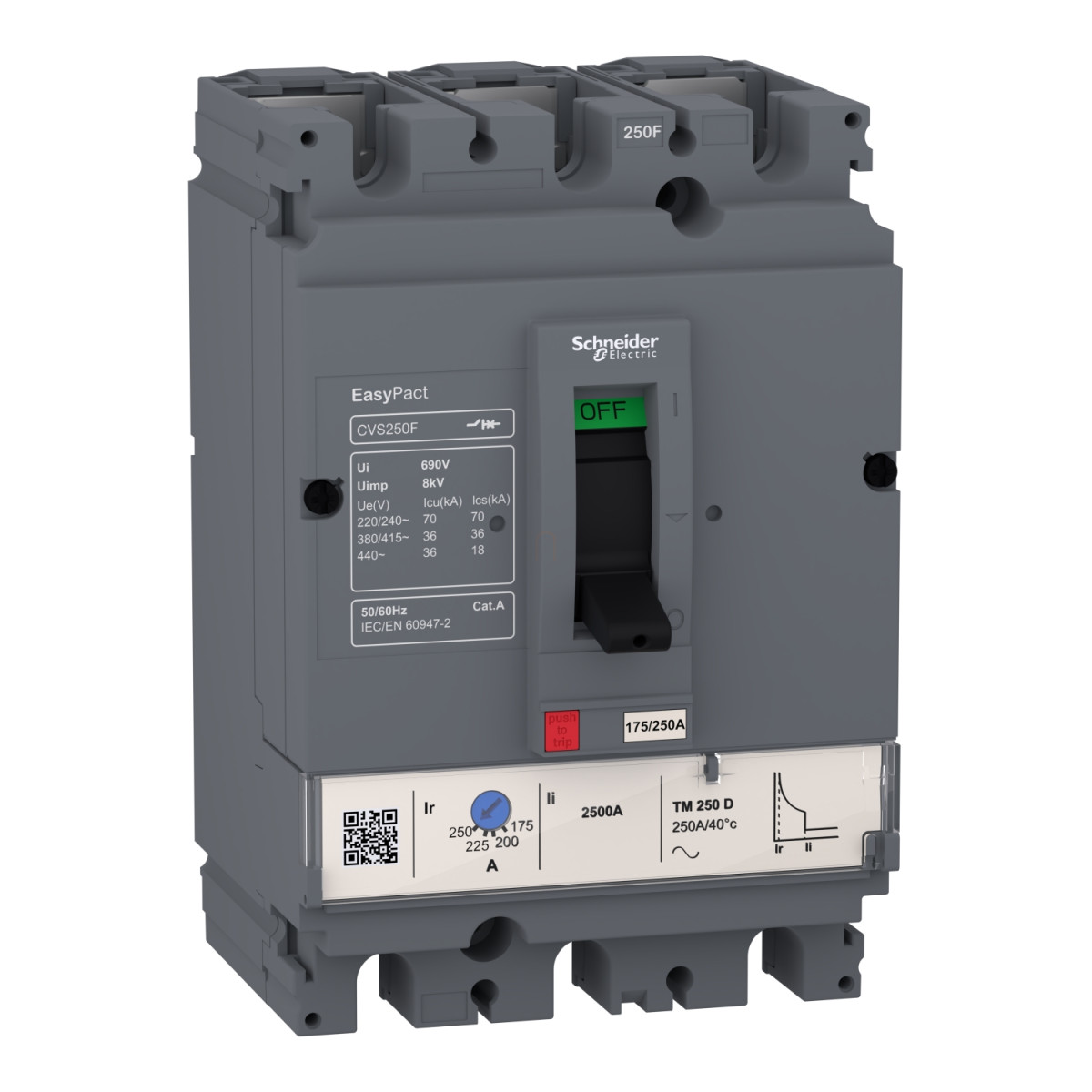

Az EasyPact CVS250F kompakt megszakító a Schneider Electric kiemelkedő minőségű áramkörvédelmi megoldása, amely tökéletes választás ipari és kereskedelmi elosztó rendszerekbe. Ez a 3 pólusú (3P3D) kompakt megszakító 250 A névleges árammal és kimagasló, 36 kA-es zárlati megszakítóképességgel rendelkezik 415 V AC feszültségen, így hatékonyan biztosítja a hálózatok védelmét túlterhelés és rövidzárlat ellen egyaránt.
Az LV525333 cikkszámú EasyPact CVS250F megszakító termál-mágneses kioldóval (TM-D) van felszerelve, amely kettős védelmi funkciót biztosít: a termikus védelem (175-250 A között állítható) a túlterhelés ellen nyújt megbízható védelmet, míg a mágneses védelem a rövidzárlatok ellen véd, 2500 A-es fix kioldási értékkel. A hosszú késleltetésű kioldás (Ir) 0,7-1 × In tartományban állítható, így rugalmasan igazítható a védett berendezés igényeihez. A megszakító 50/60 Hz-es hálózati frekvencián működik, és "A" felhasználási kategóriába tartozik.
A CVS250F kompakt megszakító rendkívül robusztus kialakítású, amit a 20 000 mechanikai és 10 000 villamos kapcsolási ciklus élettartam is alátámaszt. A készülék 8 kV-os névleges lökőfeszültség-állósággal rendelkezik az EN/IEC 60947-2 szabványnak megfelelően. A megszakító üzemi megszakítóképessége (Ics) 18 kA 440 V AC, 36 kA 380/415 V AC, és lenyűgöző 70 kA 220/240 V AC feszültségen. Ezek az értékek biztosítják, hogy a megszakító még a legszélsőségesebb zárlati körülmények között is megbízhatóan teljesít.
A Schneider Electric EasyPact CVS250F kompakt méretekkel büszkélkedhet: 105 mm széles, 86 mm mély és 161 mm magas, ami lehetővé teszi a helytakarékos beépítést elosztószekrényekbe. A megszakító karos működtetésű (toggle), és előlapi csatlakozással rendelkezik mind a felső, mind az alsó részen. A csatlakoztatás csavaros kötéssel történik, 35 mm-es bekötési osztással. Az IP40-es védettségi fokozat biztosítja a megfelelő védelmet a por és más szennyeződések ellen. A megszakító -25 és +70 °C közötti környezeti hőmérsékleten használható, így a legtöbb ipari és kereskedelmi környezetben megbízhatóan működtethető. Az EasyPact CVS sorozat a Schneider Electric iparági elismertségét élvező termékcsalád része, amely világszerte bizonyított az elosztóhálózatok védelme terén.
Schneider Electric EasyPact CVS műszaki adatok
Általános jellemzők
Termékcsalád: EasyPact
Termékcsalád típusa: EasyPact CVS100...250
Terméknév: EasyPact CVS
Eszköz rövid neve: CVS250F
Termék vagy komponens típusa: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Földzárlat védelem (Vigi kiegészítő): Nélkül
Villamos jellemzők
Névleges áram [In]: 250 A 40 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
Megszakítóképesség [Icu]: 36 kA Icu 440 V AC 50/60 Hz (IEC 60947-2 szerint)
Megszakítóképesség: 36 kA Icu 380/415 V AC 50/60 Hz (IEC 60947-2 szerint)
Megszakítóképesség: 70 kA Icu 220/240 V AC 50/60 Hz (IEC 60947-2 szerint)
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termál-mágneses
Kioldóegység névleges árama: 250 A 40 °C-on
Védelem típusa: Túlterhelés védelem (termikus), Rövidzárlat védelem (mágneses)
Kiegészítő adatok
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kód: F
Névleges üzemi megszakítóképesség [Ics]: 18 kA 440 V AC 50/60 Hz (IEC 60947-2 szerint)
Névleges üzemi megszakítóképesség: 36 kA 380/415 V AC 50/60 Hz (IEC 60947-2 szerint)
Névleges üzemi megszakítóképesség: 70 kA 220/240 V AC 50/60 Hz (IEC 60947-2 szerint)
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 10000 ciklus 415 V In (IEC 60947-2 szerint)
Működtetés típusa: Karos
Termikus védelem beállítási tartomány: 175...250 A
Hosszú késleltetésű kioldás beállítás típus Ir: Állítható
Hosszú késleltetésű kioldás beállítási tartomány: 0,7...1 x In
Hosszú késleltetésű kioldás késleltetés beállítás típusa: Fix
Pillanatnyi kioldás beállítás típus Ii: Fix
Pillanatnyi kioldás beállítási tartomány: 2500 A
Érintkezőhelyzet-jelző: Igen
Fizikai jellemzők és bekötés
Rögzítési alap: Hátlap
Rögzítési mód: Fix
Felső csatlakozás: Előlap
Alsó csatlakozás: Előlap
Csatlakozások - kapcsok: Csavaros csatlakozás
Csatlakozási távolság: 35 mm
Kompatibilitási kód: CVS250
Szélesség: 105 mm
Mélység: 86 mm
Magasság: 161 mm
Környezeti feltételek
Szabványok: EN 60947-2, IEC 60947-2
Termék tanúsítványok: IEC, GOST
Elektromos áramütés elleni védelem osztálya: II. osztály
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tárolás esetén: -50...85 °C
