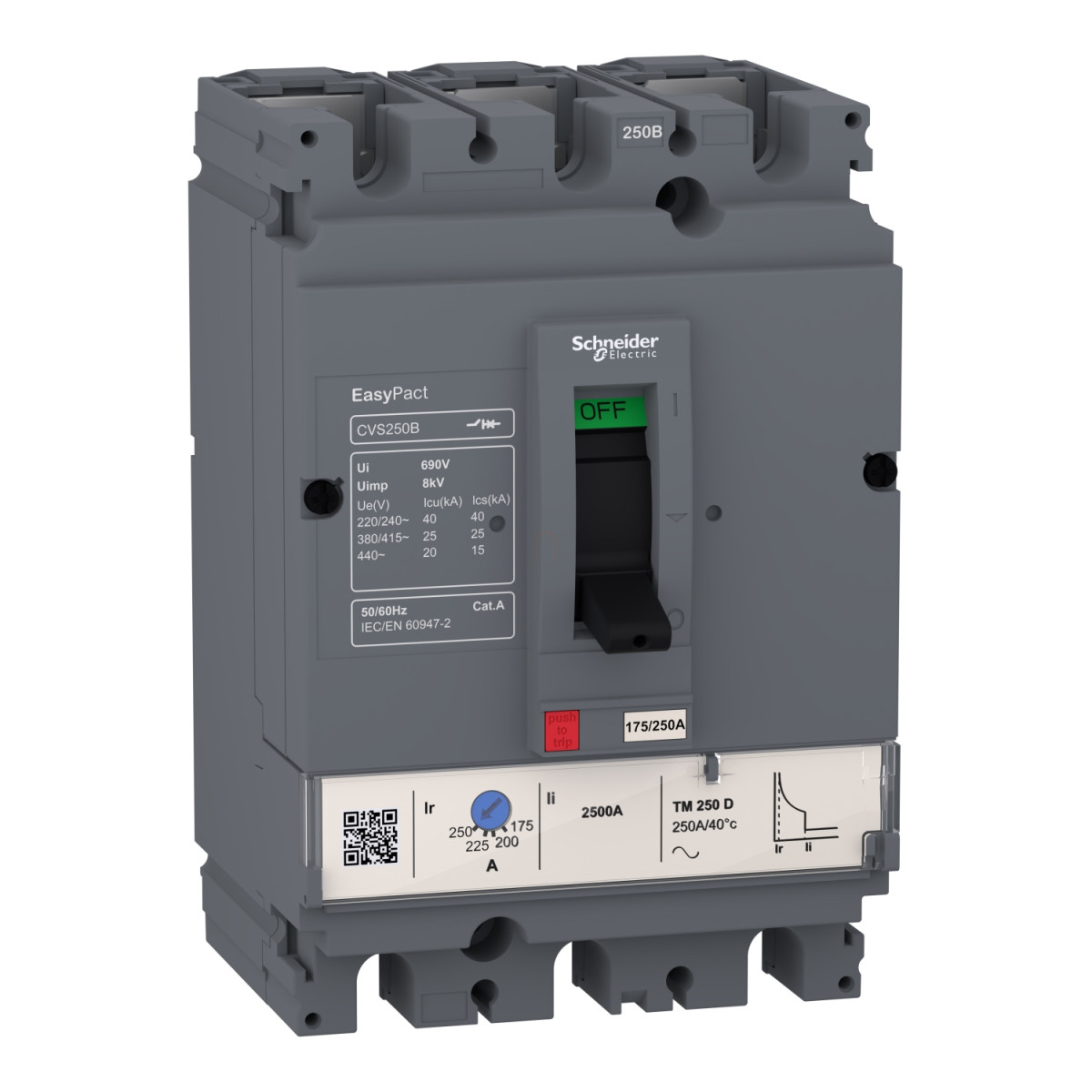

A Schneider Electric EasyPact CVS250B LV525303 megszakító egy kivételesen megbízható és hatékony áramköri megszakító, amely tökéletes választás elosztórendszerek védelméhez. Ez a 3P3D (három pólus, három védett pólus) kivitelű készülék 250 A névleges árammal rendelkezik 40 °C-on, és impresszív 25 kA megszakítóképességet (Icu) biztosít 380/415 V AC esetén, ami kimagasló teljesítményt jelent a kategóriájában.
A CVS250B termálmágneses TM-D kioldó egységgel van felszerelve, ami mind túlterhelés elleni termikus védelmet, mind rövidzárlat elleni mágneses védelmet biztosít. A termikus védelem beállítási tartománya 175-250 A, míg a hosszú idejű kioldási beállítás típusa (Ir) állítható, tartománya 0,7-1 x In. Az azonnali kioldási beállítás (Ii) fix értékű, 2500 A-ra van állítva, ami rendkívül gyors reagálást biztosít rövidzárlat esetén. A reflex kioldási idő kevesebb mint 10 ms, ezzel is növelve a villamos rendszerek biztonságát. Az EasyPact CVS250B névleges üzemi zárlati megszakítóképessége (Ics) ugyancsak impresszív: 25 kA 380/415 V AC hálózaton, 40 kA 220/240 V AC esetén és 15 kA 440 V AC feszültségnél.
A Schneider Electric EasyPact CVS250B kiemelkedő mechanikai és elektromos tartóssággal rendelkezik: a mechanikai élettartama 20 000 ciklus, míg az elektromos élettartama 10 000 ciklus 415 V-on, az IEC 60947-2 szabványnak megfelelően. A megszakító névleges lökőfeszültség-állósága (Uimp) 8 kV az EN/IEC 60947-2 szabvány szerint. A készülék toggle típusú vezérléssel működik, és a csatlakozások csavarral történnek, 35 mm-es csatlakozási osztással. Az IP védelmi szintje IP40, ami megfelelő védelmet nyújt a szilárd testek behatolása ellen. Különösen hasznos funkció a beépített érintkező-pozíciójelző, amely lehetővé teszi a kezelő számára a megszakító állapotának gyors vizuális ellenőrzését.
A megszakító fixáltan szerelhető hátlapra, a csatlakozás pedig elöl történik, mind a felső, mind az alsó oldalon. A készülék kompakt méretekkel rendelkezik: szélessége 105 mm, mélysége 86 mm, magassága 161 mm. Az EasyPact CVS250B megszakító AC hálózattípuson használható, 50/60 Hz hálózati frekvenciával. A termék működési környezeti hőmérséklet-tartománya rendkívül széles: -25 °C-tól +70 °C-ig terjedhet, tárolási hőmérséklet-tartománya pedig -50 °C-tól +85 °C-ig. A megszakító az A felhasználási kategóriába tartozik, és B megszakítóképesség-kóddal rendelkezik. A Schneider Electric EasyPact CVS250B LV525303 megfelel az IEC 60947-2 és EN 60947-2 szabványoknak, és rendelkezik az IEC és GOST tanúsítványokkal, ami igazolja a termék magas minőségét és megbízhatóságát.
Schneider Electric EasyPact CVS műszaki adatok
Általános információk
Termékcsalád: EasyPact
Terméksorozat: EasyPact CVS100...250
Terméknév: EasyPact CVS
Készülék rövid neve: CVS250B
Termék vagy komponens típusa: Áramköri megszakító
Készülék alkalmazása: Elosztás
Cikkszám: LV525303
Elektromos jellemzők
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Földzárlat-védelem (Vigi kiegészítő): Nélkül
[In] névleges áram: 250 A 40 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
[Icu] Megszakítóképesség: 40 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
25 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
20 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termálmágneses
Kioldóegység névleges értéke: 250 A 40 °C-on
Védelmi típus: Rövidzárlat elleni védelem (mágneses)
Túlterhelés elleni védelem (termikus)
[Uimp] névleges lökőfeszültség-állóság: 8 kV az EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kódja: B
[Ics] névleges üzemi zárlati megszakítóképesség: 15 kA 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
25 kA 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
40 kA 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Mechanikai jellemzők és beállítások
Mechanikai tartósság: 20000 ciklus
Elektromos tartósság: 10000 ciklus 415 V In esetén az IEC 60947-2 szerint
Vezérlés típusa: Billenőkapcsoló
Termikus védelem beállítási tartománya: 175...250 A
Hosszú idejű kioldási beállítás típusa Ir: Állítható
Hosszú idejű kioldási beállítási tartomány: 0,7...1 x In
Hosszú idejű késleltetés beállítási típusa: Fix
Azonnali kioldási beállítás típusa Ii: Fix
Azonnali kioldási beállítási tartomány: 2500 A
Érintkező pozíciójelző: Igen
Szerelési és csatlakoztatási jellemzők
Szerelési támasz: Hátlap
Szerelési mód: Rögzített
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozások - csatlakozók: Csavaros csatlakozás
Csatlakozási osztás: 35 mm
Kompatibilitási kód: CVS250
Fizikai jellemzők
Szélesség: 105 mm
Mélység: 86 mm
Magasság: 161 mm
Környezeti feltételek
Szabványok: IEC 60947-2, EN 60947-2
Terméktanúsítványok: IEC, GOST
Elektromos áramütés elleni védelem osztálya: II. osztály
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40
Környezeti levegő hőmérséklete üzemeltetés során: -25...70 °C
Környezeti levegő hőmérséklete tárolás során: -50...85 °C
