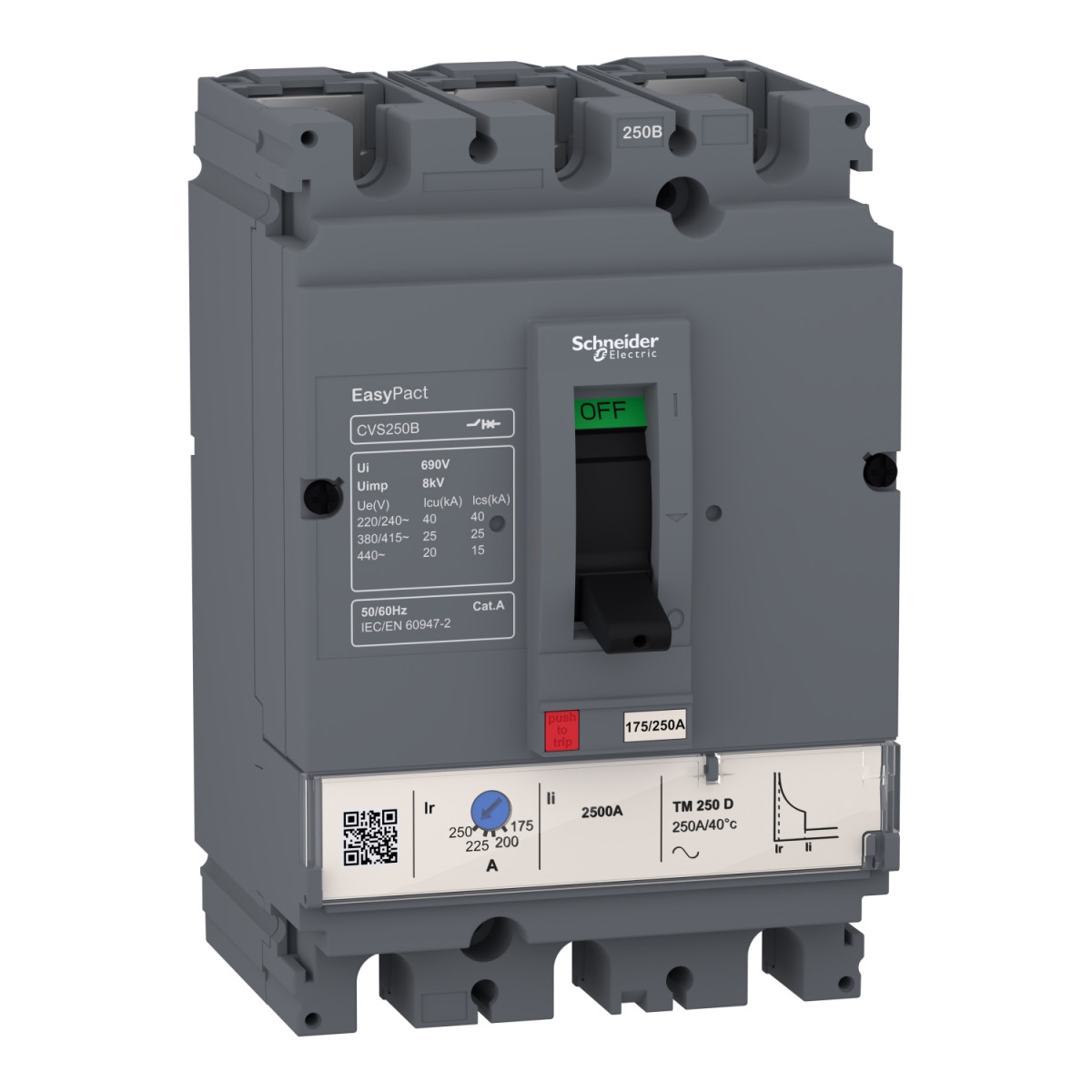

A Schneider Electric EasyPact CVS250B áramköri megszakító egy kiváló minőségű védelmi eszköz, amely a CVS100...250 termékcsalád része. A LV525302 cikkszámmal rendelkező megszakító elsősorban elosztóhálózatok védelméhez készült, és 3 pólusú, 3D védett kialakítással rendelkezik, Vigi földzárlat-védelem nélkül.
A CVS250B megszakító 200 A névleges árammal rendelkezik 40 °C környezeti hőmérsékleten. Az eszköz megszakítóképessége kiemelkedő: 40 kA 220/240 V AC hálózaton, 25 kA 380/415 V AC hálózaton, valamint 20 kA 440 V AC hálózaton, az IEC 60947-2 szabványnak megfelelően. A megszakító A kategóriájú felhasználási kategóriába tartozik, ami széles alkalmazási lehetőségeket biztosít az ipari és kereskedelmi környezetben egyaránt.
A CVS250B termék TM-D típusú kioldóegységgel van felszerelve, amely termo-mágneses technológiát alkalmaz. Ez a kioldóegység kettős védelmet biztosít: egyrészt rövidzárlat elleni mágneses védelmet, másrészt túlterhelés elleni termikus védelmet. A termikus védelem beállítási tartománya 140-200 A között állítható, így a felhasználó a konkrét alkalmazásnak megfelelően finomhangolhatja a védelmi szintet. Az Ir hosszú késleltetésű kioldás beállítása állítható, míg az Ii pillanatnyi kioldás beállítása fix, 2000 A értéken.
Az EasyPact CVS250B megszakító mechanikai élettartama 20000 ciklus, elektromos élettartama pedig 10000 ciklus 415 V és névleges áram mellett az IEC 60947-2 szabvány szerint. A kapcsolási mód billenőkaros (toggle), és a készülék rendelkezik érintkezőhelyzet-jelzővel. A névleges lökőfeszültség-állóság (Uimp) 8 kV az EN/IEC 60947-2 szabvány szerint. A névleges üzemi megszakítóképesség (Ics) értékei: 15 kA 440 V AC hálózaton, 25 kA 380/415 V AC hálózaton, és 40 kA 220/240 V AC hálózaton.
A megszakító kompakt méretekkel rendelkezik: szélessége 105 mm, mélysége 86 mm, magassága 161 mm, nettó tömege pedig mindössze 1,7 kg. A szerelés hátsó szerelőlapra történik, fix rögzítéssel. Mind a felső, mind az alsó csatlakozás elölről történik, csavaros csatlakozókkal. A csatlakozási osztás 35 mm. A készülék kompatibilitási kódja CVS250.
A CVS250B megszakító működési hőmérséklettartománya széles, -25°C és +70°C között használható, tárolási hőmérséklettartománya pedig -50°C és +85°C. Az IP védelmi fokozata IP40, és II. érintésvédelmi osztályba tartozik. Szennyezettségi foka 3-as az IEC 60664-1 szabvány szerint. A termék teljesíti az IEC 60947-2 és EN 60947-2 szabványok követelményeit, és rendelkezik IEC és GOST tanúsítványokkal.
Schneider Electric EasyPact CVS - LV525302 -CVS250B (25 kA) 3P3D TM200D műszaki adatok
Főbb jellemzők
Termékcsalád: EasyPact
Terméksorozat: EasyPact CVS100...250
Terméknév: EasyPact CVS
Eszköz rövid neve: CVS250B
Termék vagy alkatrész típusa: Megszakító
Eszköz alkalmazása: Elosztás
Műszaki specifikációk
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Földzárlat-védelem (Vigi kiegészítő): Nincs
[In] névleges áram: 200 A 40 °C-on
Hálózat típusa: AC
Felhasználási kategória: A kategória
[Icu] Megszakítóképesség: 40 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
25 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
20 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
Kioldóegység tulajdonságai
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termo-mágneses
Kioldóegység névleges árama: 200 A 40 °C-on
Védelem típusa: Rövidzárlat elleni védelem (mágneses)
Túlterhelés elleni védelem (termikus)
Kiegészítő információk
[Uimp] névleges lökőfeszültség-állóság: 8 kV az EN/IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kódja: B
[Ics] névleges üzemi megszakítóképesség: 15 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
25 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
40 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus 415 V In az IEC 60947-2 szerint
Működési jellemzők
Vezérlés típusa: Billentyűs
Termikus védelem beállítási tartomány: 140...200 A
Hosszú késleltetésű kioldás beállítás típusa Ir: Állítható
Hosszú késleltetésű kioldás beállítási tartomány: 0,7...1 x In
Hosszú késleltetésű késleltetés beállítás típusa: Fix
Pillanatnyi kioldás beállítás típusa Ii: Fix
Pillanatnyi kioldás beállítási tartomány: 2000 A
Fizikai jellemzők
Érintkező pozíció jelző: Igen
Rögzítési alap: Hátlap
Rögzítési mód: Fix
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozások - kapcsok: Csavaros csatlakozás
Csatlakozási osztás: 35 mm
Kompatibilitási kód: CVS250
Szélesség: 105 mm
Mélység: 86 mm
Magasság: 161 mm
Környezeti feltételek
Szabványok: IEC 60947-2
EN 60947-2
Terméktanúsítványok: IEC
GOST
Villamos áramütés elleni védelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védelmi fokozat: IP40
Környezeti működési hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
