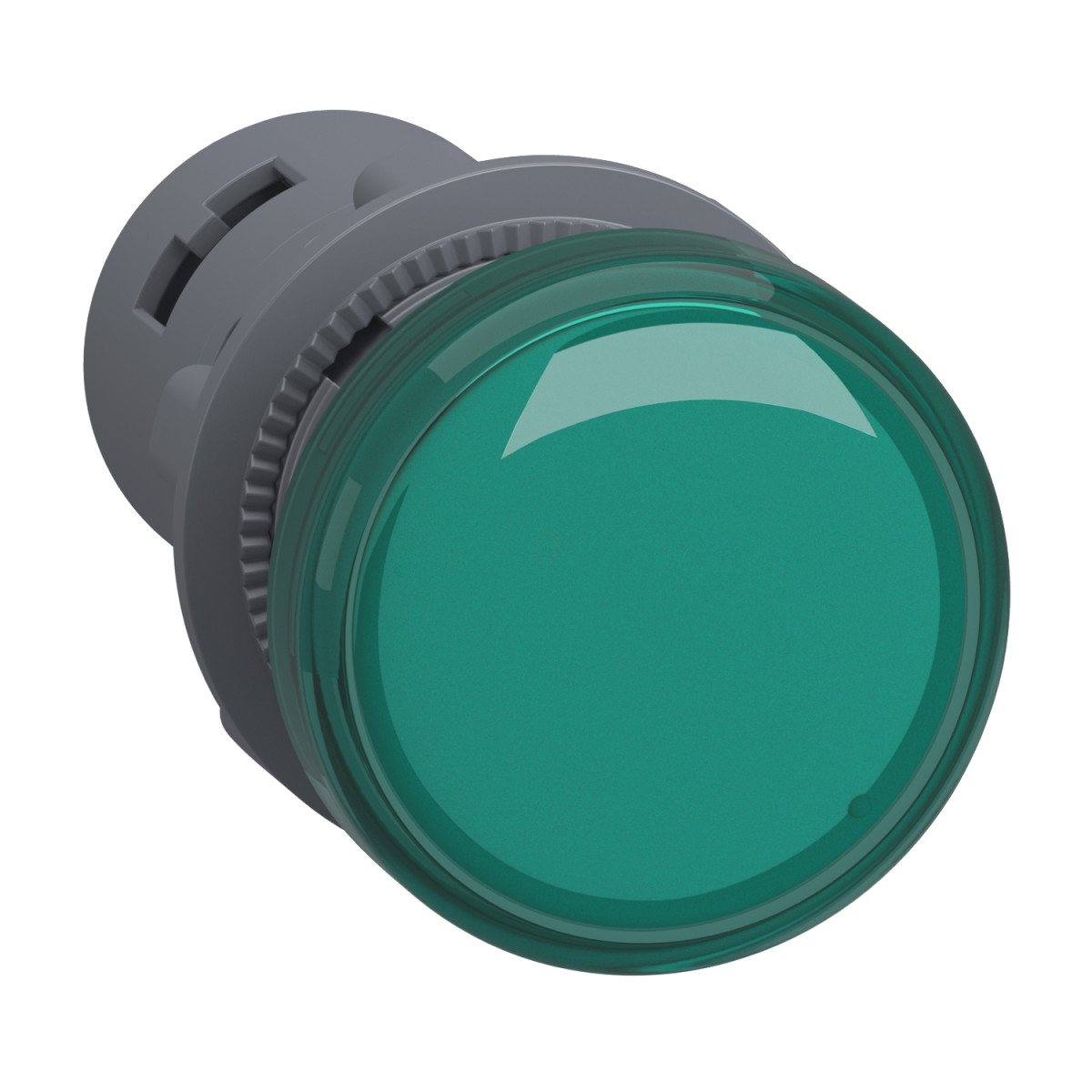

A Schneider Electric Easy Harmony XA2E családba tartozó XA2EVF3LC monolitikus jelzőlámpa egy rendkívül megbízható ipari vezérlőelem, amely széles körben alkalmazható különböző automatizálási és irányítástechnikai rendszerekben. Ez a zöld színű, 22 mm átmérőjű panelbe szerelhető LED-es jelzőlámpa ideális választás gépek, berendezések állapotjelzésére, folyamatok vizuális megjelenítésére.
A XA2EVF3LC jelzőlámpa 110V AC/DC tápfeszültséggel működik, ami rugalmas felhasználást tesz lehetővé mind váltakozó, mind egyenáramú környezetben. Az integrált LED fényforrás hosszú, 40000 órás élettartamot biztosít 25°C-os környezeti hőmérsékleten, így minimális karbantartást igényel. A termék maximum 20 mA áramfelvétellel rendelkezik, ami energiahatékony működést eredményez. Különleges kialakításának köszönhetően zavarszűrő védelemmel is el van látva, ami növeli a megbízhatóságot elektromosan zajos ipari környezetekben is.
A szerelési folyamat egyszerű és gyors: a jelzőlámpa 22,5 mm átmérőjű furatba illeszthető, az előlapi rögzítést anyával lehet megoldani 2,2 Nm (+/- 0,2 Nm) nyomatékkal. A csatlakoztatás csavaros kapcsokkal történik, amelyek max. 2 x 1,5 mm² keresztmetszetű vezetéket fogadnak be kábelvéggel, vagy 1 x 0,5...1 x 2,5 mm² vezetéket kábelvég nélkül. A csavaros kapcsok meghúzási nyomatéka 0,8...1 Nm között van. A csavarok formája kompatibilis Philips #2 csavarhúzóval, valamint 4 mm és 5,5 mm szélességű lapos csavarhúzókkal is. A termék IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, ami por és vízsugár elleni védettséget jelent, így kiválóan alkalmas ipari környezetben való használatra.
A XA2EVF3LC jelzőlámpa kiváló mechanikai tulajdonságokkal is rendelkezik: ellenáll 5g rezgésnek a 12-500 Hz frekvenciatartományban az IEC 60068-2-6 szabvány szerint, valamint 30g ütésnek 11 ms félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabvány szerint. A termék -25°C és +70°C közötti üzemi hőmérsékleten használható, tárolási hőmérséklete pedig -40°C és +70°C között van, ami széles körű alkalmazhatóságot biztosít különböző környezeti feltételek mellett. Méretek tekintetében a jelzőlámpa 29 mm széles, 29 mm magas és 53 mm mély, ami kompakt kialakítást jelent. A termék CCC és CE jelöléssel rendelkezik, ami igazolja, hogy megfelel a vonatkozó nemzetközi szabványoknak, beleértve az IEC 60947-1, IEC 60947-5-1, GB 14048.5, GB 14048.1, IEC 60529, IEC 50102 előírásokat.
Schneider Electric Easy Harmony XA2 - XA2EVF3LC - Ø22 LED jelzőlámpa műszaki adatok
Főbb jellemzők
Termékcsalád: Easy Harmony XA2
Terméktípus: Monolitikus jelzőlámpa
Rövid terméknév: XA2
Szerelési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Lencse színe: Zöld
Fényforrás: LED
Izzófoglalat: Integrált LED
Névleges tápfeszültség: 110 V AC/DC 50/60 Hz
Csatlakozási adatok
Kapcsok leírása: ISO n°1 (X1-X2)PL
Eszköz rögzítése: 22,3 +0,4/0 mm rögzítőfurat az IEC 60947-5-1 szerint
Rögzítési távolság: >= 30 x 40 mm (tartófelület) fém esetén - vastagság: 1…6 mm
Rögzítési távolság: >= 30 x 40 mm (tartófelület) műanyag esetén - vastagság: 2…6 mm
Rögzítési mód: Rögzítőanya a fej alatt, ajánlott nyomaték: 2,2 N.m (+/- 0,2 N.m)
Jelölés: CCC, CE
Névleges tápfeszültség: 110 V
Csatlakozások: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csatlakozások: Csavaros kapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1 N.m az IEC 60947-1 szerint
Villamos tulajdonságok
Névleges szigetelési feszültség: 400 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges impulzus állóképesség: 6 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Tápfeszültség határok: 0,8…1,2 V AC/DC
Áramfogyasztás: <= 20 mA
Élettartam: 40000 óra névleges feszültségen és 25 °C hőmérsékleten
Mechanikai tulajdonságok
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 53 mm
Környezeti feltételek
Tárolási környezeti levegő hőmérséklet: -40…70 °C
Üzemi környezeti levegő hőmérséklet: -25…70 °C
Túlfeszültség kategória: I. osztály az IEC 536 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK05
Szabványok: IEC 60947-1, IEC 60947-5-1, GB 14048.5, GB 14048.1, IEC 60529, IEC 50102
Terméktanúsítványok: CCC, CE
Rezgésállóság: 5 gn (f= 12…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
