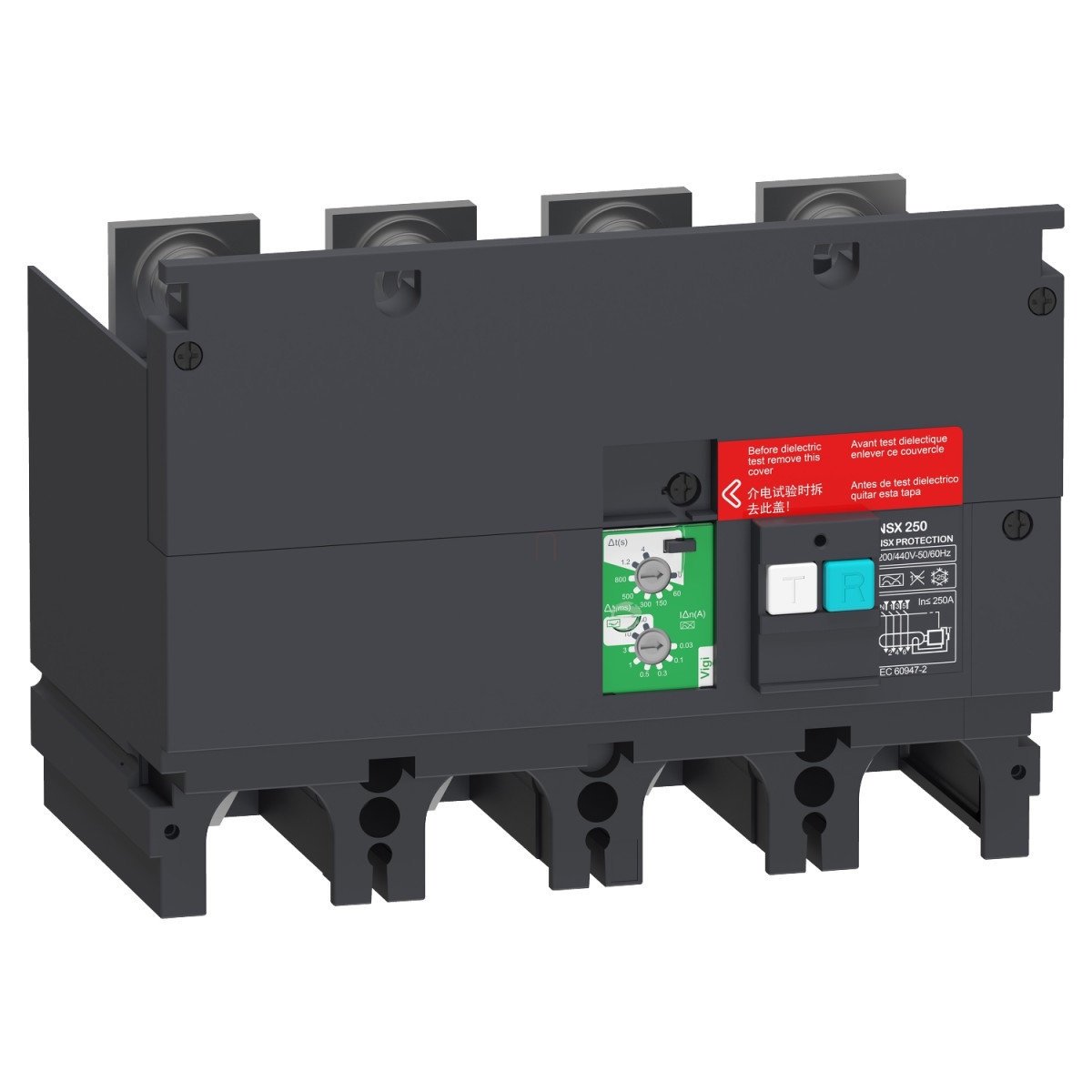

A Schneider Electric VigiPacT földzárlatvédelmi modul egy kiváló minőségű kiegészítő eszköz, amely kifejezetten a ComPacT NSX100-250 megszakítókhoz lett tervezve. Ez a speciális LV429493 cikkszámú kiegészítő modul lehetővé teszi a földzárlat elleni védelmet, ami elengedhetetlen a modern villamosenergia-elosztó rendszerek biztonságos üzemeltetéséhez.
A VigiPacT modul 4 pólusú kivitelben készül és 250 A névleges áramerősségig alkalmazható. Működési feszültsége 200-440 V AC, 50/60 Hz frekvencián, az IEC 60947-2 szabványnak megfelelően. Az eszköz két különböző földzárlatvédelmi osztályba sorolható: Class A és Class AC. A Class A védelmi funkció különösen előnyös olyan környezetben, ahol a földzárlati áram pulzáló egyenáramú komponenst is tartalmazhat, míg a Class AC védelem a hagyományos váltakozó áramú földzárlatok ellen nyújt megbízható védelmet.
Az egyik legnagyobb előnye ennek a modulnak a rendkívül rugalmas beállítási lehetősége. A földzárlati érzékenység széles tartományban állítható: Class A módban 0,03 A-től egészen 3 A-ig (konkrétan 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A és 3 A értékekre), míg Class AC módban 10 A és 30 A értékekre. A földzárlati kioldási késleltetés szintén állítható, ami 0 ms-tól egészen 4 másodpercig terjed (pontos értékek: 0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s és 4 s). Ez a széleskörű beállíthatóság lehetővé teszi, hogy a védelmi rendszert pontosan a konkrét alkalmazás követelményeihez lehessen igazítani, elkerülve a felesleges leoldásokat, miközben a megfelelő védelmi szint továbbra is biztosított.
A Schneider Electric LV429493 VigiPacT modul alkalmazása különösen ajánlott olyan ipari környezetben, ahol a földzárlat gyors észlelése és a megfelelő reakcióidő kritikus fontosságú a biztonság szempontjából. Az eszköz IV-es túlfeszültség kategóriával és Class II elektromos áramütés elleni védelemmel rendelkezik, ami tovább növeli a rendszer biztonságát. A maximális megszakítási idő 800 ms, ami gyors reagálást biztosít veszély esetén. A ComPacT NSX250 megszakítóval való teljes kompatibilitás pedig egyszerű telepítést és megbízható működést garantál.
Schneider Electric Compact NSX <630 - LV429493 -Vigi 200-440V 4P, NSX250 műszaki adatok
Főbb tulajdonságok
Termékcsalád: ComPacT NSX100...250 / ComPact NSX100...250
Eszköz rövid neve: VigiPacT
Termék vagy komponens típusa: Vigi kiegészítő modul
Eszköz alkalmazása: Vezetékezés
Kompatibilitás: ComPacT/ComPact NSX250 megszakító
Műszaki paraméterek
Pólusok leírása: 4P
Névleges áram [In]: 250 A
Földzárlatvédelmi osztály: Class A, Class AC
Maradékáram-érzékenység beállítási típusa: Állítható
Földzárlat érzékenység: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A (Class A); 10 A, 30 A (Class AC)
Maradékáram késleltetés beállítási típusa: Állítható
Földzárlatkésleltetés [Δt]: 0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s, 4 s
Kiegészítő információk
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség [Ue]: 200...440 V AC 50/60 Hz az IEC 60947-2 szabványnak megfelelően
Földzárlatvédelem: Beépített
Maximum megszakítási idő: 800 ms
Túlfeszültség kategória: IV
Környezeti jellemzők
Elektromos áramütés elleni védelmi osztály: Class II
Szabványok: IEC 60947-2
