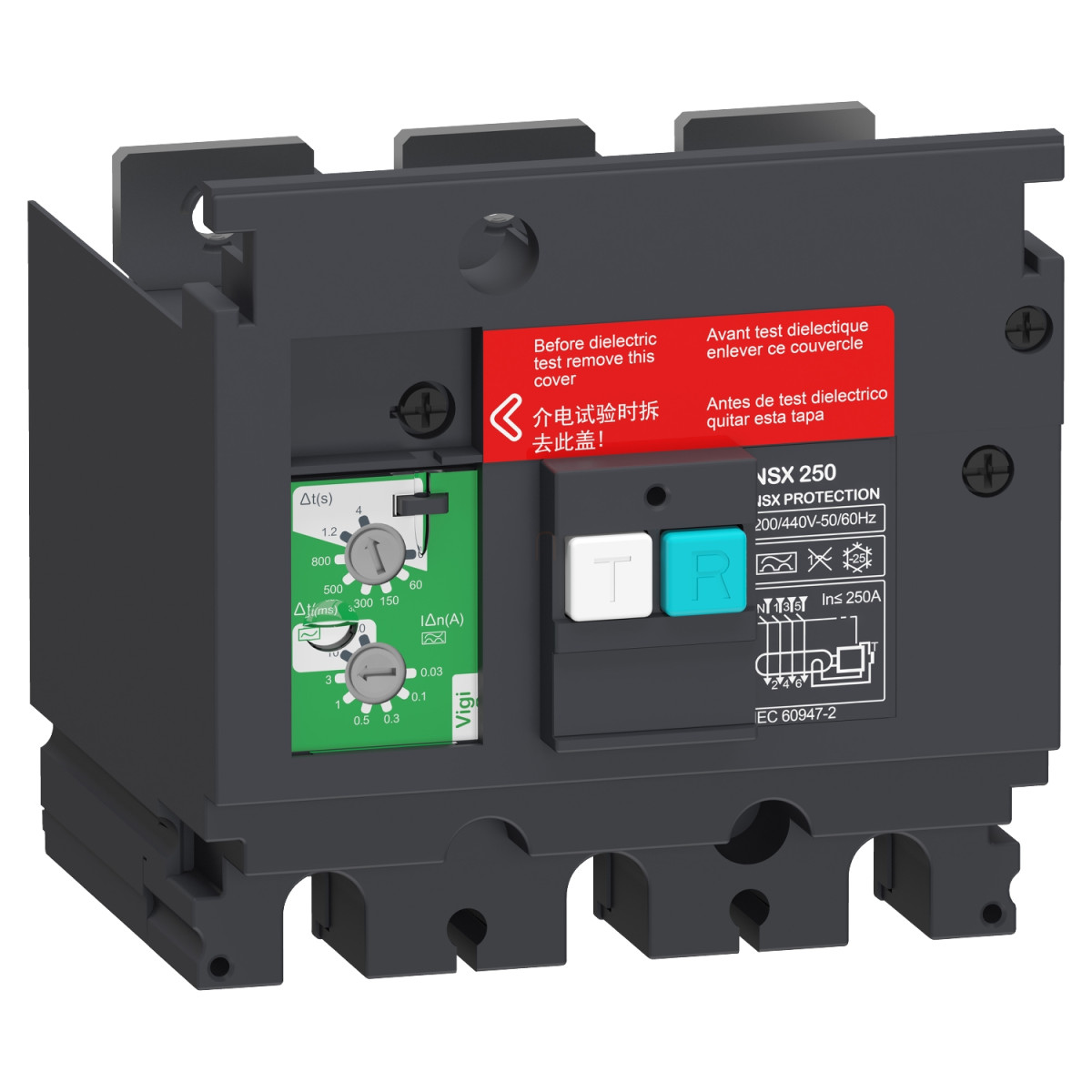

A Schneider Electric VigiPacT LV429492 típusú földzárlat kiegészítő védelmi modul a ComPacT NSX sorozathoz egy professzionális elektromos védelmi eszköz, amely optimális megoldást kínál komplex ipari és kereskedelmi rendszerek földzárlat elleni védelmére. Ez a nagy teljesítményű modul kifejezetten a ComPacT és ComPact NSX250 megszakítókkal való együttműködésre lett tervezve, így tökéletes kiegészítője a már meglévő elektromos hálózatnak.
A VigiPacT LV429492 3 pólusú kivitelben készül, 250 A névleges áramerősséggel. Az eszköz mind A osztályú, mind AC osztályú földzárlat-védelmet biztosít, ami lehetővé teszi a különböző típusú elektromos rendszerekben történő hatékony alkalmazását. Az A osztályú földzárlat-érzékenysége széles tartományban állítható: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A és 3 A értékekre, míg AC osztályú üzemmódban 10 A és 30 A érzékenységi értékek állíthatók be. Ez a rugalmasság lehetővé teszi a telepítők számára, hogy a védelmet pontosan a rendszer követelményeihez igazítsák, ezáltal optimális biztonságot nyújtva mind az emberek, mind a berendezések számára.
A készülék további kiemelkedő tulajdonsága a szabályozható földzárlati késleltetési idő, amely 0 ms-tól egészen 4 másodpercig terjedhet, a következő fokozatokban: 0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s és 4 s. Ez a funkcionalitás különösen hasznos olyan helyzetekben, ahol a szelektív lekapcsolás követelmény, vagy ahol a pillanatnyi áramugrások miatti téves lekapcsolást el kell kerülni. A Schneider Electric VigiPacT LV429492 földzárlat-védelmi modul 200-440 V AC üzemi feszültségen működik, 50/60 Hz hálózati frekvencián, és teljes mértékben megfelel az IEC 60947-2 szabványnak. A maximális megszakítási idő 800 ms, ami gyors reakciót biztosít veszélyes földzárlat esetén, míg a IV-es túlfeszültség kategória robusztus védelmet nyújt a hálózati túlfeszültségekkel szemben. A II-es osztályú elektromos érintésvédelmi besorolás további biztonságot garantál a felhasználók számára.
Schneider Electric Compact NSX <630 - LV429492 -Vigi 200-440V 3P, NSX250 műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT NSX100...250 / ComPact NSX100...250
Eszköz rövid neve: VigiPacT
Termék vagy komponens típusa: Vigi kiegészítő modul
Eszköz alkalmazása: Vezetékezés
Kompatibilitás: ComPacT ComPacT NSX250 megszakító / ComPact ComPact NSX250 megszakító
Pólusok leírása: 3P
Névleges áram [In]: 250 A
Földzárlat-védelmi osztály: A osztály és AC osztály
Földzárlat-védelmi jellemzők
Maradékáram-érzékenység beállítási típusa: Állítható
Földzárlat-érzékenység: 0,03 A A osztály esetén, 0,1 A A osztály esetén, 0,3 A A osztály esetén, 0,5 A A osztály esetén, 1 A A osztály esetén, 3 A A osztály esetén, 10 A AC osztály esetén, 30 A AC osztály esetén
Maradékáram-késleltetés beállítási típusa: Állítható
Maradékáram-késleltetés beállítása [Δt]: 0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s, 4 s
Kiegészítő információk
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség [Ue]: 200...440 V AC 50/60 Hz az IEC 60947-2 szabványnak megfelelően
Földzárlat-védelem: Van
Maximális kioldási idő: 800 ms
Túlfeszültség kategória: IV
Környezeti adatok
Áramütés elleni védelem osztálya: II. osztály
Szabványok
IEC 60947-2
