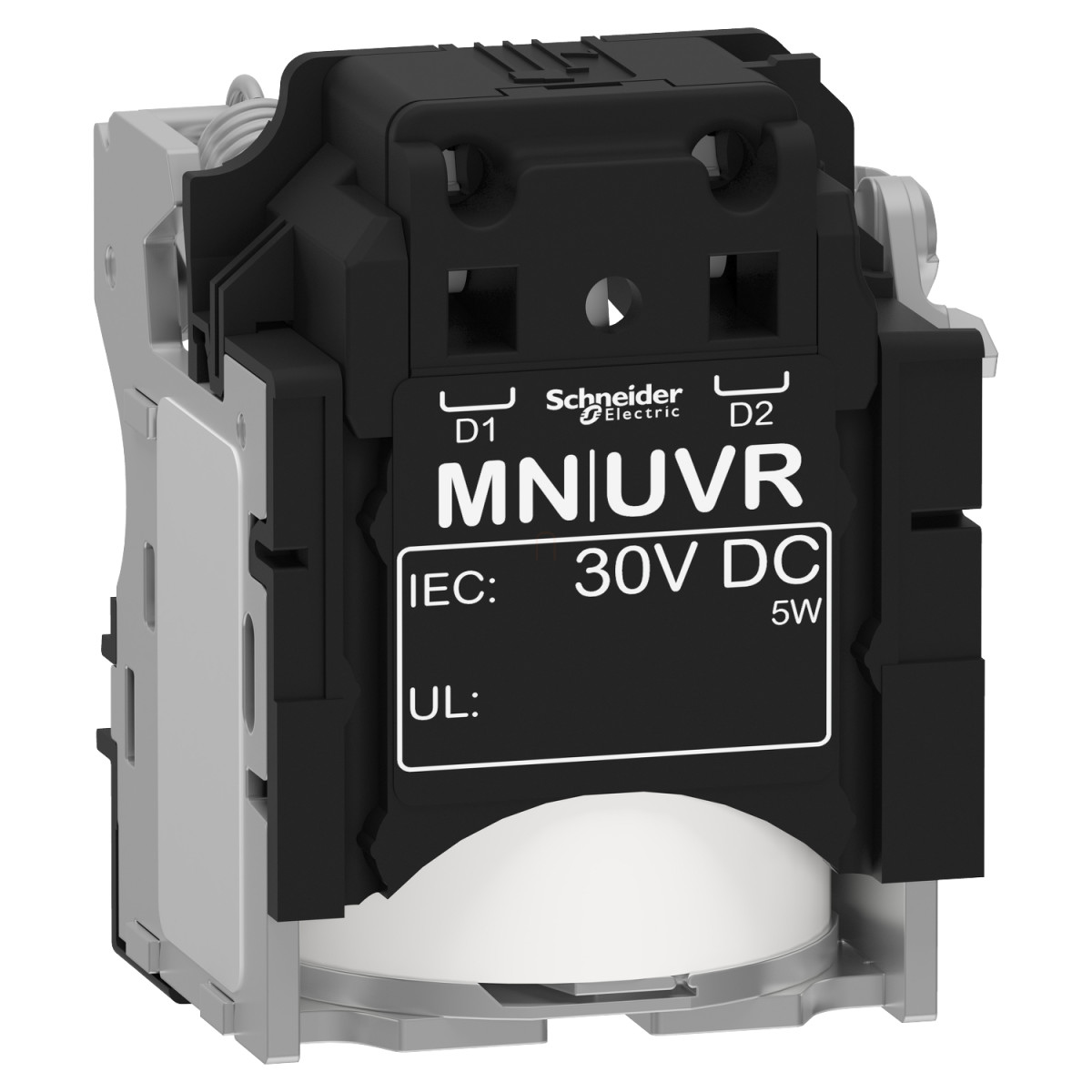

A Schneider Electric ComPacT NSX sorozathoz tartozó MN típusú nullfeszültség (alulfeszültség) kioldó egy olyan speciális feszültségkioldó egység, amely biztosítja a megszakító automatikus nyitását, amikor a vezérlő áramkör feszültsége a névleges érték alá csökken. Ez a 30 V DC névleges feszültséggel rendelkező LV429411 cikkszámú modul a ComPacT NSX sorozat megszakítóihoz tervezték, és rendkívül széles kompatibilitást kínál, beleértve a ComPacT NSX100...250, ComPacT NSX400...630 alapmodelleket, valamint azok DC és DC PV változatait is.
Az alulfeszültség kioldó működési mechanizmusa biztosítja, hogy a megszakító nyitása automatikusan megtörténjen, amikor a vezérlőfeszültség a névleges érték 0,35-0,7-szeres értéke alá csökken, míg a záródás a névleges feszültség 0,85-szörös értékénél valósul meg. A rendszer 50 ms-os válaszidővel reagál a feszültségváltozásokra, ami kiváló védelmet biztosít a kritikus alkalmazásoknál. A modul 5 W tartó teljesítményt és 10 W bekapcsolási teljesítményt igényel működés közben, ami energiahatékony megoldást jelent hosszú távú használat esetén is.
A termék egyik kiemelkedő műszaki tulajdonsága a csavarmentes rugós csatlakozások használata, amely gyors és megbízható telepítést tesz lehetővé. A segédcsatlakozók 0,5-1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak (AWG 20...AWG 16), a vezetékek csupaszolási hossza 7 mm. A nullfeszültség kioldó más Schneider Electric termékcsaládokkal is kompatibilis, mint például a ComPact ComPact NSX, ComPact ComPact NSX DC, EasyPact EasyPact CVS, valamint a PowerPact PowerPact Multistandard sorozatok. Ez a széles kompatibilitási tartomány rugalmas felhasználást tesz lehetővé különböző rendszerintegrációs igényekhez.
A Schneider Electric LV429411 cikkszámú MN nullfeszültség kioldó ideális választás olyan alkalmazásokhoz, ahol biztonsági szempontból kritikus fontosságú a feszültségszint folyamatos felügyelete. Tipikus felhasználási területei között szerepelnek az ipari automatizálás, energia-elosztó rendszerek, adatközpontok, valamint kritikus infrastruktúrák, ahol az alulfeszültség-védelem elengedhetetlen követelmény. Az eszköz kompakt méretei (a csomagolás méretei: 3,8 cm magasság, 6,3 cm szélesség, 8,2 cm hosszúság) lehetővé teszik a könnyű beépítést akár korlátozott helykínálattal rendelkező kapcsolószekrényekben is. A Schneider Electric MN nullfeszültség kioldó LV429411 egy megbízható és professzionális megoldás az elektromos rendszerek biztonságos működtetéséhez, amely megfelel a magas műszaki követelményeknek és biztosítja a hosszú távú üzembiztonságot.
Schneider Electric ComPacT NSX (2021) - LV429411 -MN 30 V DC nullfeszültség kioldó NSX100–630 műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Termék típusa: ComPacT NSX100...250, ComPacT NSX100...250 DC, ComPacT NSX100...250 DC PV, ComPacT NSX400...630, ComPacT NSX400...630 DC, ComPacT NSX400...630 DC PV
Eszköz rövid neve: MN
Termék vagy komponens típusa: Feszültség kioldó
Eszköz alkalmazása: Vezérlés
Feszültség kioldó típusa: Nyitó tekercs, Alulfeszültség kioldó
Elektromos jellemzők
Vezérlő áramkör feszültsége [Uc]: 30 V DC
Működési küszöbérték: 0.35...0.7 x Un nyitás, 0.85 x Un zárás
Válaszidő: 50 ms
Tápellátás tartó teljesítménye: 5 W
Tápellátás bekapcsolási teljesítménye: 10 W
Csatlakozók és kiegészítők
Segéd csatlakozó terminál: Rugós 0.5…1.5 mm² (AWG 20...AWG 16)
Vezeték csupaszolási hossz: 7 mm
Kompatibilitás
Kompatibilitási tartomány: ComPacT ComPacT NSX, ComPacT ComPacT NSX DC, ComPact ComPact NSX, ComPact ComPact NSX DC, EasyPact EasyPact CVS, PowerPact PowerPact Multistandard
