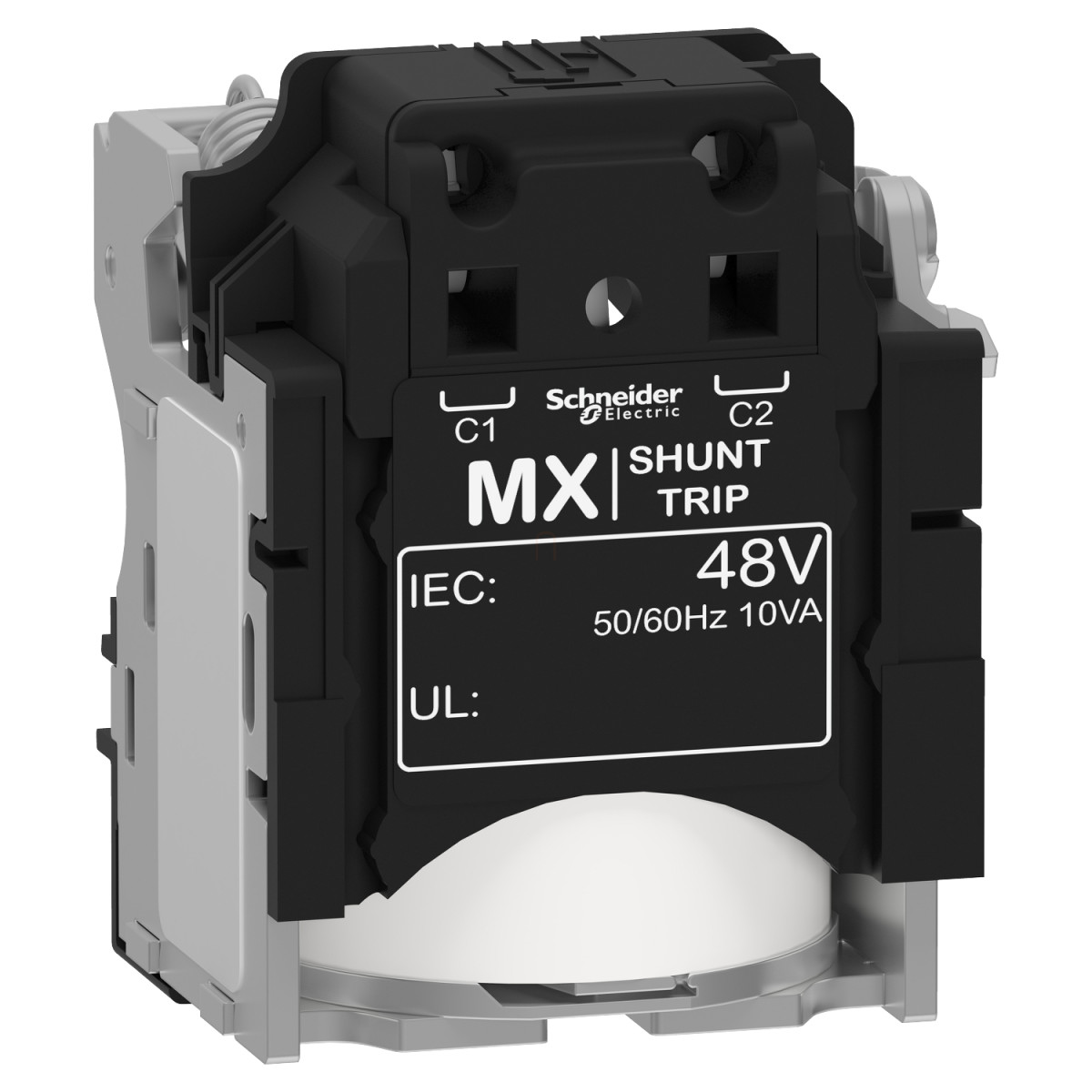

A Schneider Electric ComPacT NSX sorozatú munkaáramú kioldó (MX) egy rendkívül sokoldalú és megbízható villamosipari komponens, amely kiemelkedő teljesítményt nyújt különböző megszakító rendszerekhez. A 48 VAC 50/60 Hz tápfeszültségű MX shunt trip release (nyitótekercses kioldó) tökéletes választás, ha automatizált vagy távvezérelt megszakítási funkcióra van szükség. Az LV429385 cikkszámú eszköz kompatibilis a teljes ComPacT NSX termékcsaláddal, beleértve a standard és DC változatokat is (NSX100-250, NSX400-630 típusok).
Ez a kompakt kialakítású feszültségkioldó számos kiemelkedő műszaki tulajdonsággal rendelkezik. A beépített vezérlőáramköre lehetővé teszi, hogy a megszakító azonnal kioldjon akár impulzus, akár tartós vezérlőjel hatására. A 0,7-1,1 x Un nyitási működési küszöb és az alacsony, mindössze 50 ms-os válaszidő garantálja a gyors és megbízható kioldást kritikus helyzetekben. A minimálisan szükséges 20 ms-os impulzus időtartam biztosítja, hogy még rövid vezérlőjelek esetén is megfelelően működik, miközben a 10 VA bekapcsolási teljesítményigény energiatakarékos működést tesz lehetővé.
A Schneider Electric LV429385 kódú MX kioldó egyik kiemelkedő tulajdonsága a csavarmentes rugós csatlakozási technológia, amely jelentősen megkönnyíti a telepítést és csökkenti a karbantartási időt. A 0,5-1,5 mm² keresztmetszetű vezetékekhez (AWG 20-16) tervezett csatlakozók biztonságos és stabil kapcsolatot biztosítanak, miközben a 7 mm-es vezeték csupaszítási hossz lehetővé teszi a gyors és pontos bekötést. Ez a fajta csatlakozási megoldás különösen előnyös olyan ipari környezetekben, ahol a rezgések vagy hőmérséklet-ingadozások problémát okozhatnak a hagyományos csavaros kötéseknél.
A ComPacT NSX sorozatú MX kioldó széles körű kompatibilitást kínál, hiszen nemcsak a ComPacT/ComPact NSX standard és DC változataival használható, hanem az EasyPact CVS és PowerPact Multistandard termékcsaládokkal is. Ez a sokoldalúság lehetővé teszi, hogy különböző villamos rendszerekbe integrálható legyen, legyen szó akár ipari létesítményekről, kereskedelmi épületekről vagy speciális alkalmazásokról, mint például a fotovoltaikus (PV) rendszerek. Az LV429385 termék ideális választás biztonsági rendszerekhez, automatizált folyamatokhoz vagy bármilyen olyan alkalmazáshoz, ahol kritikus a gyors és megbízható megszakítási funkció.
Schneider Electric ComPacT NSX (2021) - LV429385 -MX 48 V 50/60 Hz munkaáramú kioldó NSX100–630 műszaki adatok
Általános információk
Terméktípus: Feszültségkioldó (MX)
Sorozat: ComPacT
Termékcsalád: ComPacT NSX100...250, ComPacT NSX400...630, ComPacT NSX100...250 DC, ComPacT NSX400...630 DC, ComPacT NSX100...250 DC PV, ComPacT NSX400...630 DC PV
Eszköz rövid név: MX
Alkalmazás: Vezérlés
Műszaki specifikációk
Feszültségkioldó típus: Nyitótekercs (Shunt trip release)
Vezérlőáramkör feszültsége: 48 V AC 50/60 Hz
Működési küszöb: 0,7...1,1 x Un nyitás
Válaszidő: 50 ms
Vezérlőjel típusa: Impulzus, Tartós
Impulzus időtartama: >= 20 ms
Tápfeszültség bekapcsolási teljesítmény: 10 VA
Csatlakozási adatok
Segédáramköri csatlakozások: Rugós csatlakozó 0,5...1,5 mm² (AWG 20...AWG 16)
Vezeték csupaszítási hossza: 7 mm
Kompatibilitás
Kompatibilis sorozatok: ComPacT ComPacT NSX, ComPacT ComPacT NSX DC, ComPact ComPact NSX, ComPact ComPact NSX DC, EasyPact EasyPact CVS, PowerPact PowerPact Multistandard
