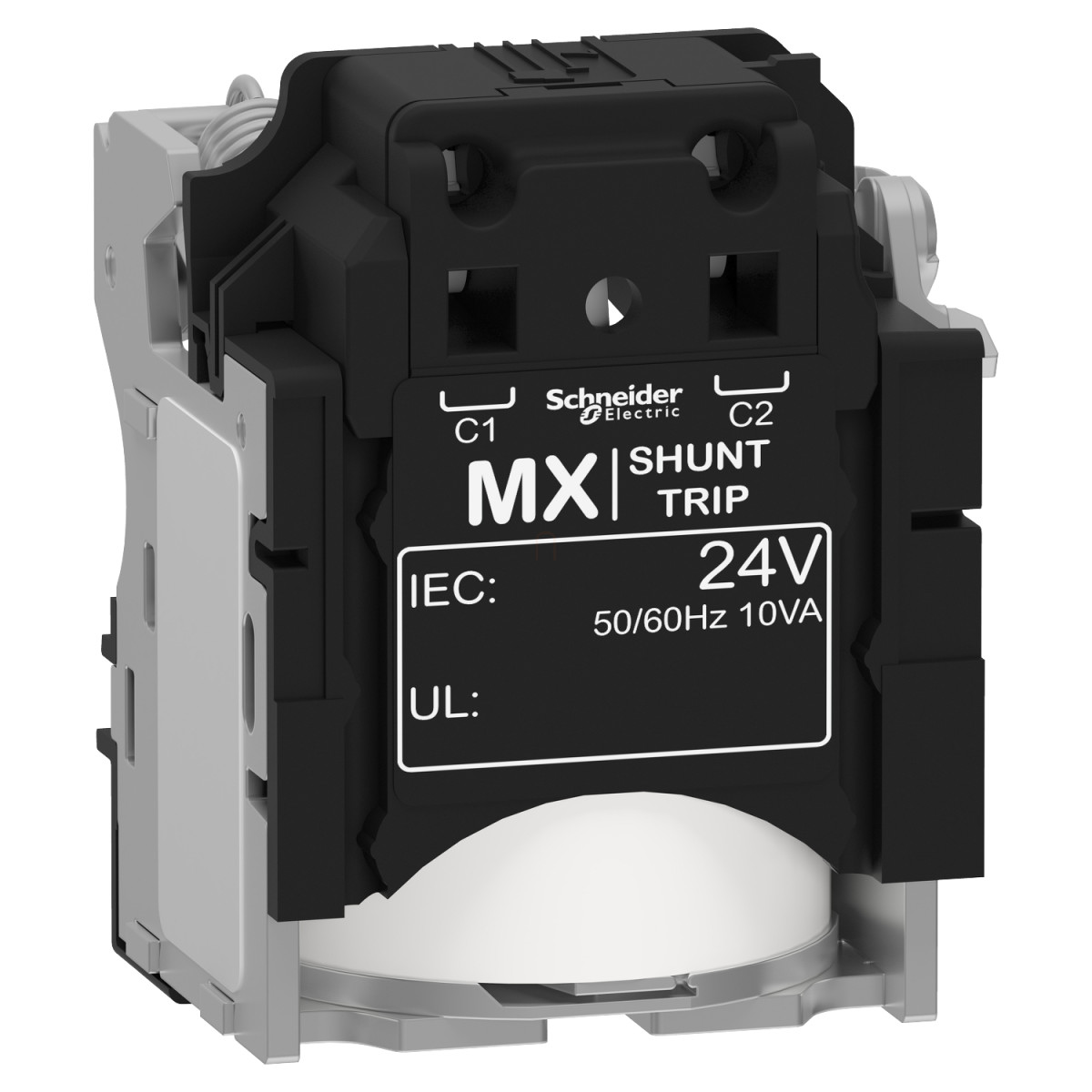

A Schneider Electric LV429384 munkaáramú kioldó (Shunt trip release MX) egy nélkülözhetetlen kiegészítő a ComPacT NSX megszakítócsalád számára, amely 24VAC 50/60Hz vezérlőfeszültséggel működik, és csavarmentes rugós csatlakozókkal rendelkezik. Ez a kompakt, de nagy teljesítményű feszültségkioldó egység biztosítja a megszakító távolról történő azonnali nyitását villamos jel hatására, így fokozva a villamos rendszerek biztonságát és rugalmasságát.
A MX kioldó széles kompatibilitási körrel rendelkezik, hiszen a ComPacT NSX100...250 és NSX400...630 AC változatokon túl használható a DC és DC PV (fotovoltaikus) alkalmazásokra tervezett változatokkal is. Emellett kompatibilis az EasyPact CVS és PowerPact Multistandard megszakítócsaládokkal is, ami rendkívül sokoldalúvá teszi ipari környezetben. A kioldó alapvető funkciója a távoli, elektronikus vezérlésű megszakítás biztosítása, amely lehet tartós vagy impulzus jellegű. Az impulzus időtartamának minimum 20 ms-nak kell lennie a megbízható működéshez.
Műszaki szempontból a készülék 0,7-1,1×Un nyitási működési küszöbbel rendelkezik, ami kiváló működési stabilitást biztosít különböző hálózati feltételek mellett. A rendkívül gyors, mindössze 50 ms válaszidő kritikus fontosságú lehet vészhelyzeti lekapcsolásoknál vagy túláramvédelmi rendszerekben. A bekapcsolási teljesítményigénye mindössze 10 VA, ami energiatakarékos működést tesz lehetővé. A segédcsatlakozó kapcsok rugós kialakításúak, 0,5...1,5 mm² (AWG 20...AWG 16) vezetékkeresztmetszettel használhatók, a vezeték csupaszítási hossza 7 mm.
A MX kioldó egyaránt alkalmazható hagyományos energiaelosztó rendszerekben és modern, megújuló energiaforrásokkal működő hálózatokban (pl. fotovoltaikus rendszerek). Az egyszerű telepítést elősegítik a rugós, csavarmentes csatlakozók, amelyek gyors és megbízható elektromos kapcsolatot biztosítanak. Az LV429384 cikkszámú kioldó különösen alkalmas olyan környezetben, ahol gyakori távvezérelt lekapcsolásra van szükség, vagy ahol biztonsági rendszerek részét képezi a villamos berendezés azonnali leválasztásának képessége.
Schneider Electric ComPacT NSX (2021) - LV429384 -MX 24 V 50/60 Hz munkaáramú kioldó NSX100–630 műszaki adatok
Fő jellemzők
Terméktípus: MX munkaáramú kioldó (Shunt trip release)
Termékcsalád: ComPacT
Kompatibilis termékek: ComPacT NSX100...250, ComPacT NSX400...630, ComPacT NSX100...250 DC, ComPacT NSX100...250 DC PV, ComPacT NSX400...630 DC, ComPacT NSX400...630 DC PV
Vezérlőfeszültség: 24 V AC 50/60 Hz
Műszaki specifikációk
Kioldó típusa: Nyitótekercs (Opening coil), Munkaáramú kioldó (Shunt trip release)
Működtetés: Vezérlő
Működési küszöb: 0,7...1,1 x Un nyitás
Válaszidő: 50 ms
Vezérlőjel típusa: Folyamatos vagy impulzus
Minimum impulzus időtartam: >= 20 ms
Bekapcsolási teljesítmény: 10 VA
Csatlakozások
Segédkapocs csatlakozás: Rugós 0,5...1,5 mm² (AWG 20...AWG 16)
Vezeték csupaszolási hossz: 7 mm
Kompatibilitás
ComPacT ComPacT NSX
ComPacT ComPacT NSX DC
ComPact ComPact NSX
ComPact ComPact NSX DC
EasyPact EasyPact CVS
PowerPact PowerPact Multistandard
