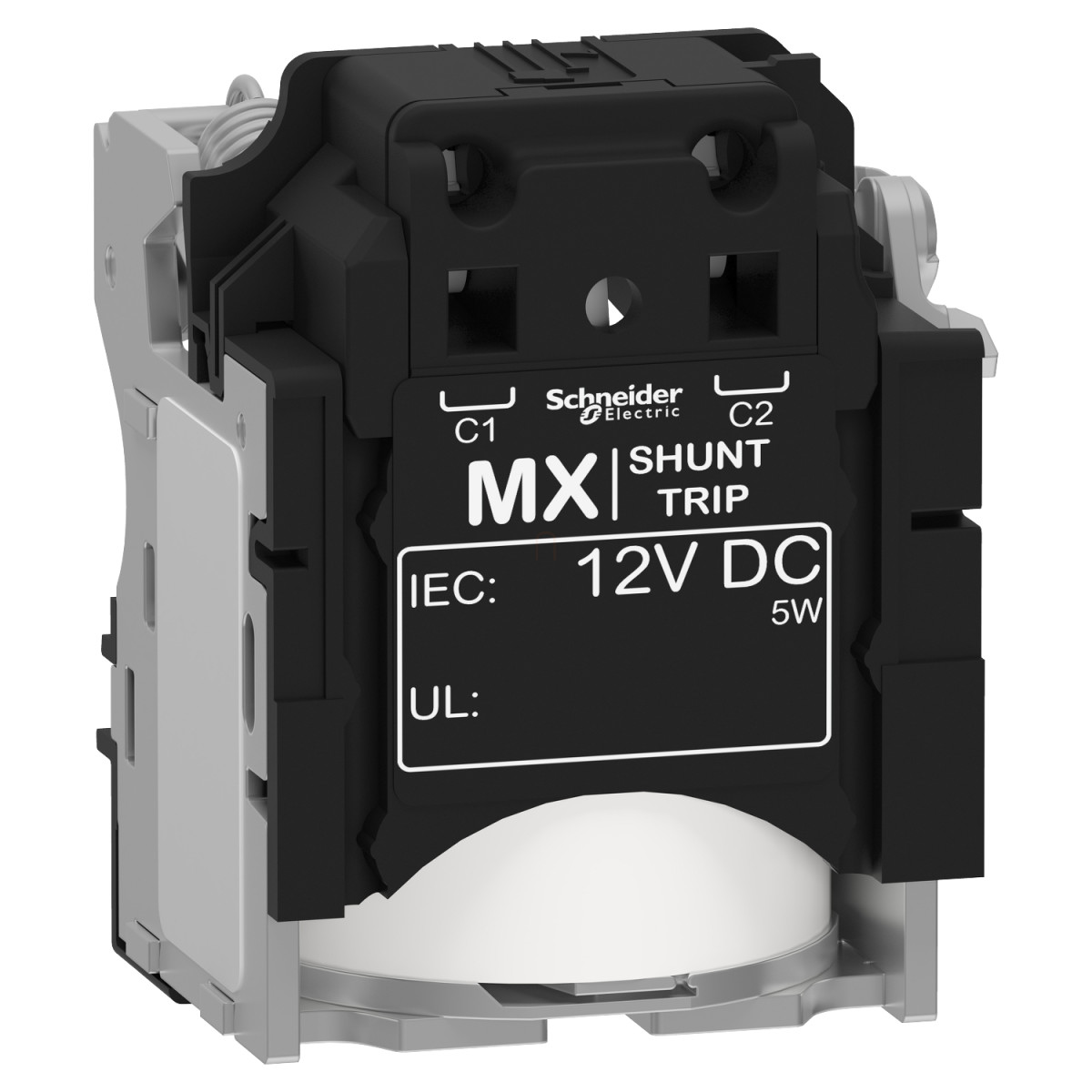

A Schneider Electric ComPacT NSX sorozatú Shunt trip release MX feszültségkioldó (cikkszám: LV429382) egy csavarozásmentes rugós csatlakozású segédérintkező, amely kifejezetten a ComPacT NSX termékvonal megszakítóihoz lett kifejlesztve. Ez a 12 V egyenárammal működő kioldó ideális megoldás a megszakítók távoli nyitására, biztosítva ezzel a villamos rendszerek nagyobb biztonságát és rugalmasabb irányítását.
A termék széles kompatibilitási körrel rendelkezik, használható a ComPacT NSX100...250, ComPacT NSX400...630 megszakítókkal, valamint ezek DC és DC PV változataival is. Emellett kompatibilis a ComPact NSX, ComPact NSX DC, EasyPact CVS és PowerPact Multistandard termékcsaládokkal is, így széleskörű alkalmazási lehetőségeket kínál különböző villamos rendszerekben. Az MX rövidnévvel is jelölt eszköz működési küszöbértéke 0,7...1,1 x Un tartományban van, ami biztosítja a megbízható nyitási működést még feszültségingadozás esetén is.
A Schneider Electric LV429382 számú feszültségkioldója rendkívül gyors válaszidővel rendelkezik, mindössze 50 ms alatt reagál, ezáltal kritikus helyzetekben is megbízhatóan teljesít. A vezérlőjel típusa lehet tartós vagy impulzus jellegű, az impulzus időtartama minimum 20 ms kell legyen a megbízható működéshez. A bekapcsolási teljesítményfelvétel 10 W, ami energiahatékony működést biztosít. A segédcsatlakozó terminál rugós kialakítású, 0,5...1,5 mm² (AWG 20...AWG 16) keresztmetszetű vezetékek fogadására alkalmas, a vezeték csupaszolási hossza 7 mm.
A ComPacT NSX sorozatú MX feszültségkioldó különösen ajánlott olyan alkalmazásokhoz, ahol fontos a távoli megszakítás lehetősége, például ipari létesítményekben, épületautomatizálási rendszerekben vagy energiaelosztó hálózatokban. A termék csavarozás nélküli, rugós csatlakozási technológiája gyors és egyszerű telepítést tesz lehetővé, miközben megbízható, rezgésálló kapcsolatot biztosít. A 12 V DC vezérlőfeszültség jól illeszkedik az alacsony feszültségű vezérlőrendszerekhez, így a termék sokoldalúan alkalmazható különböző kapcsolószekrény-konfigurációkban és biztonsági áramkörökben.
Schneider Electric ComPacT NSX (2021) - LV429382 -MX 12 V DC munkaáramú kioldó NSX100–630 műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Termékcsoportok: ComPacT NSX100...250, ComPacT NSX400...630, valamint ezek DC és DC PV változatai
Rövid terméknév: MX
Terméktípus: Feszültségkioldó
Alkalmazás: Vezérlés
Feszültségkioldó típus: Nyitótekercs, Shunt trip kioldó
Műszaki adatok
Vezérlőáramkör feszültsége [Uc]: 12 V DC
Kompatibilitás: ComPacT ComPacT NSX, ComPacT ComPacT NSX DC, ComPact ComPact NSX, ComPact ComPact NSX DC, EasyPact EasyPact CVS, PowerPact PowerPact Multistandard
Működési küszöbérték: 0,7...1,1 x Un nyitás
Válaszidő: 50 ms
Vezérlőjel típusa: Tartós, Impulzus
Impulzus időtartam: >= 20 ms
Bekapcsolási teljesítményfelvétel: 10 W
Segédcsatlakozó kialakítás: Rugós 0,5…1,5 mm² (AWG 20...AWG 16)
Vezeték csupaszolási hossz: 7 mm
Fizikai jellemzők
Szélesség: 4 cm
Magasság: 6,4 cm
Hossz: 8,5 cm
