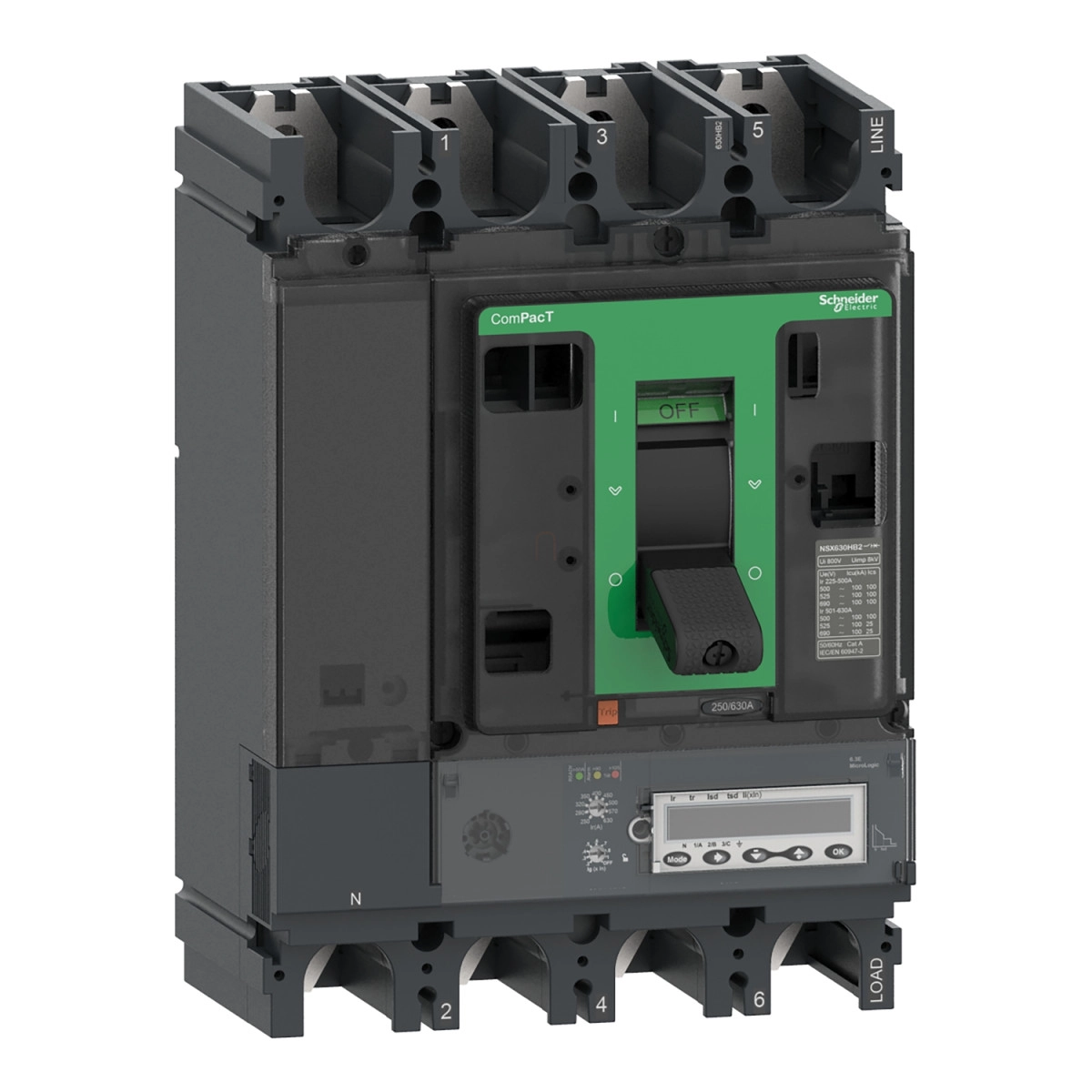

A Schneider Electric ComPacT NSX630HB1 megszakító az ipari és nagyobb kereskedelmi elosztórendszerek védelmére tervezett csúcskategóriás termék. Ez a 4 pólusú, C63V46E630 cikkszámú kompakt megszakító kiemelkedő szakítókapacitást kínál, ami ideális megoldássá teszi nagy igénybevételű elektromos rendszerekhez.
A ComPacT NSX630HB1 megszakító 630 A névleges áramerősséggel rendelkezik 40°C környezeti hőmérsékleten, és 690 V AC 50/60 Hz üzemi feszültségen működik. Kiemelkedő szakítókapacitása 75 kA 660/690 V AC feszültségen, 80 kA 525 V AC feszültségen és 85 kA 500 V AC feszültségen teszi rendkívül megbízhatóvá a túláramok és rövidzárlatok elleni védelemben. Az NSX630HB1 megfelel az EN/IEC 60947-2 szabványnak, és alkalmas szigetelésre is, ami tovább növeli sokoldalúságát az ipari alkalmazásokban. A MicroLogic 6.3 E elektronikus kioldóegység átfogó védelmet biztosít túlterhelés, rövidzárlat és földzárlat ellen, miközben fejlett mérési és kommunikációs funkciókat kínál.
A megszakító LSIG védelmi funkcióval rendelkezik, amely négy különböző védelmi típust biztosít: L (hosszú késleltetésű túlterhelés elleni védelem), S (rövid késleltetésű rövidzárlat elleni védelem), I (pillanatnyi rövidzárlat elleni védelem) és G (földzárlat elleni védelem). A MicroLogic 6.3 E kioldóegység számos beállítási lehetőséget kínál a különböző védelmi paraméterekhez: a hosszú késleltetésű védelem (Ir) 250-630 A között állítható 9 különböző beállítással, a rövid késleltetésű védelem (Isd) 1,5-10-szeres Ir között állítható, a pillanatnyi védelem (Ii) 1,5-11-szeres In között állítható, míg a földzárlat védelem (Ig) 0,2-1-szeres In között állítható nagyobb áramok esetén. A megszakító emellett termikus memóriával is rendelkezik, amely 20 percig megőrzi a hőmérsékleti adatokat a kioldás előtt és után, így biztosítva a folyamatos védelmet ismétlődő túlterhelések esetén.
A ComPacT NSX630HB1 megszakító számos fejlett funkcióval rendelkezik, mint például az energiamérés, a teljesítményminőség figyelése, a karbantartási mutatók és az időbélyegzett eseménytáblák. Az LCD-kijelzőn könnyen leolvashatók az aktuális állapotinformációk, míg a LED-es jelzések (zöld villogó LED a működésre kész állapotra, piros LED a 105%-os és narancssárga LED a 90%-os túlterhelésre) azonnali vizuális visszajelzést adnak a megszakító állapotáról. A megszakító zónaszelektív reteszeléssel (ZSI) is rendelkezik, ami javítja a szelektív leoldást többszintű védelmi rendszerekben. Alacsony karbantartási igényével és hosszú élettartamával (15 000 mechanikai és akár 8 000 elektromos működési ciklus) a ComPacT NSX630HB1 ideális választás kritikus elektromos rendszerek hosszú távú védelmére.
Schneider Electric ComPacT NSX (2021) - C63V46E630 -Megszakító NSX630HB1, 75 kA 690 VAC, MicroLogic 6.3 E kioldóegység 630 A, 4P4d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX630HB1
Termék vagy alkatrész típusa: Megszakító
Készülék alkalmazás: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + OSN, 3D + N/2, 3D
Nullavezető pozíciója: Bal
Névleges áram: 630 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Szakítóképesség
Szakítóképesség: 85 kA Icu 500 V AC 50/60 Hz (IEC 60947-2 szerint)
80 kA Icu 525 V AC 50/60 Hz (IEC 60947-2 szerint)
75 kA Icu 660/690 V AC 50/60 Hz (IEC 60947-2 szerint)
Szakítóképesség kód: HB1 75 kA 690 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 6.3 E
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSIG
Vezérlés típusa: Kapcsolókar
Megszakító felszerelési mód: Fix
Villamos jellemzők
Névleges szigetelési feszültség: 800 V AC 50/60 Hz
Névleges impulzus-állóképesség: 8 kV
Névleges üzemi szakítóképesség: 85 kA 500 V AC 50/60 Hz (IEC 60947-2 szerint)
80 kA 525 V AC 50/60 Hz (IEC 60947-2 szerint)
75 kA 660/690 V AC 50/60 Hz (IEC 60947-2 szerint)
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam: 8000 ciklus 440 V In/2 esetén
4000 ciklus 440 V In esetén
6000 ciklus 690 V In/2 esetén
2000 ciklus 690 V In esetén
Teljesítmény-disszipáció pólusonként: 39,7 W
Védelmi beállítások
Védelmi típus: L: túlterhelés elleni védelem (hosszú késleltetésű)
S: rövidzárlat elleni védelem (rövid késleltetésű)
I: rövidzárlat elleni azonnali védelem
G: földzárlat elleni védelem
Kioldóegység névleges értéke: 630 A 40 °C-on
Hosszú késleltetésű védelem bekapcsolási érték beállítás típusa Ir: Állítható 9 beállítás
Hosszú késleltetésű védelem bekapcsolási érték beállítási tartománya: 250...630 A
Hosszú késleltetésű védelem késleltetés beállítási tartománya: 15...400 s 1,5 x Ir esetén
0,5...16 s 6 x Ir esetén
0,35...11 s 7,2 x Ir esetén
Fizikai jellemzők
Szélesség: 185 mm
Magasság: 255 mm
Mélység: 110 mm
Nettó tömeg: 8,13 kg
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 (IEC 60664-1 szerint)
IP védettségi fokozat: IP40 (IEC 60529 szerint)
IK védettségi fokozat: IK07 (IEC 62262 szerint)
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m csökkentés nélkül
2000 m...5000 m csökkentéssel
