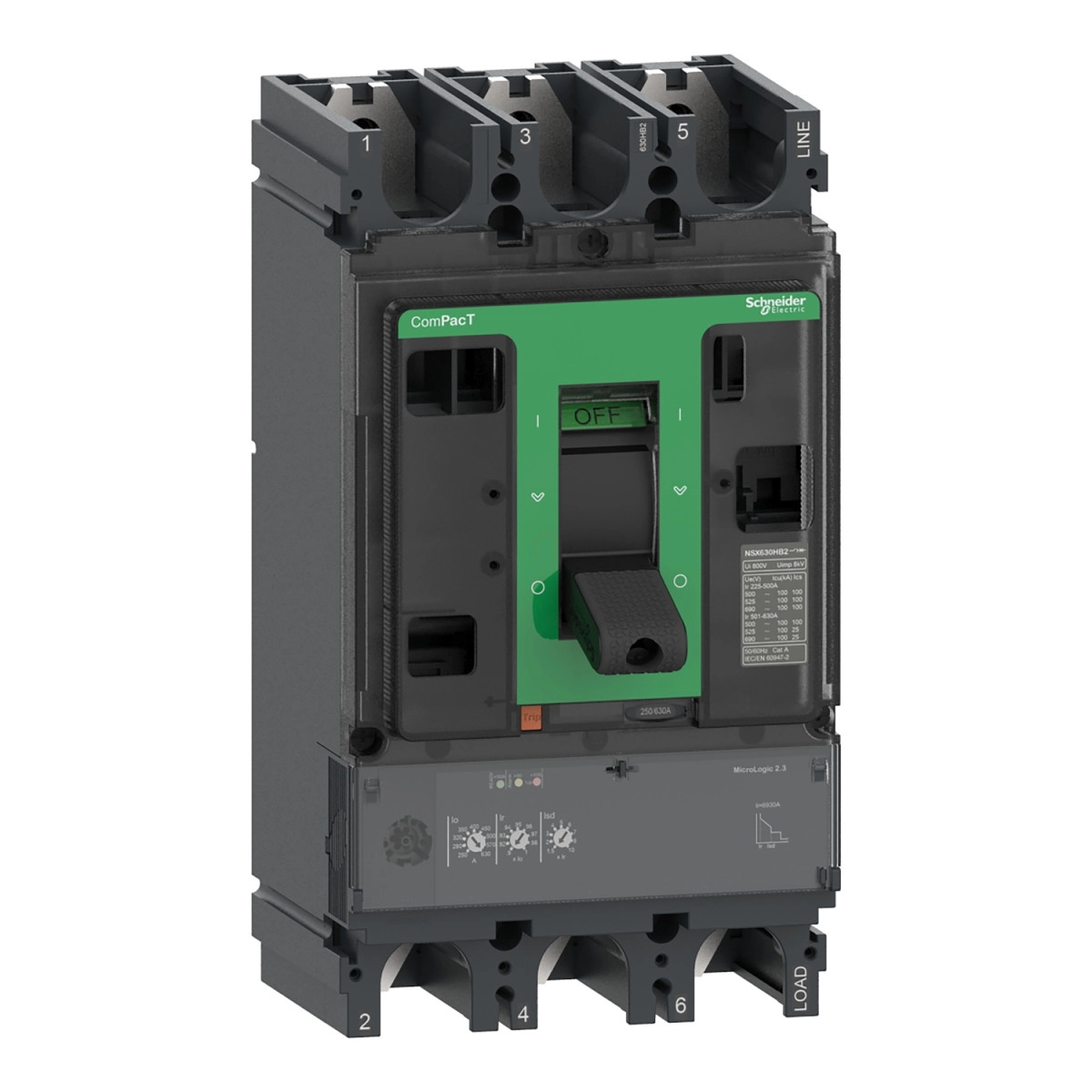

A Schneider Electric ComPacT NSX630R megszakító egy nagy teljesítményű áramköri megszakító, mely kifejezetten elosztóhálózatok védelmére lett tervezve. A C63R32D630 cikkszámú termék 3 pólusú kivitelben, elektronikus MicroLogic 2.3 kioldóegységgel rendelkezik, amely 630 A névleges áramra van méretezve 40°C környezeti hőmérsékleten.
A készülék kiemelkedő szakítókapacitással büszkélkedhet - 200 kA 415 V AC feszültségen, ami különösen ipari környezetekben jelent előnyt, ahol a rövidzárlati áramok rendkívül magasak lehetnek. A megszakító nemcsak 220/240 V és 380/415 V, de akár 690 V-os hálózatokon is alkalmazható, ahol 45 kA szakítóképességet biztosít. Ez a sokoldalúság lehetővé teszi, hogy különböző feszültségszintű rendszerekben is megbízhatóan működjön.
A MicroLogic 2.3 elektronikus kioldóegység LSoI védelmi funkciókat kínál, vagyis hosszú késleltetésű túlterhelés (L), rövid késleltetésű zárlat (So) és pillanatnyi zárlat (I) ellen nyújt védelmet. A túlterhelés elleni védelem (Ir) 250-630 A tartományban 9 fokozatban állítható, míg a rövidzárlat elleni védelem (Isd) 1,5-10-szeres Ir értékek között, szintén 9 fokozatban szabályozható. A pillanatnyi zárlati védelem (Ii) fix értéken, 6900 A-nél old ki. Az elektronikus kioldó termikus memóriával is rendelkezik, amely 20 percig megőrzi az állapotát a kioldás előtt és után, növelve ezzel a védelem megbízhatóságát.
A megszakító különleges jellemzője a szigetelésre való alkalmasság (EN/IEC 60947-2 szerint), ami lehetővé teszi, hogy biztonsággal leválasszuk a védett berendezést a hálózatról. A készülék IP40-es védettséggel rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védelmet biztosít a szilárd tárgyak és a por ellen. Mechanikai tartóssága 15000 kapcsolási ciklus, míg elektromos élettartama terheléstől függően 2000-8000 ciklus között változik. A ComPacT NSX630R előlapján LED-es állapotjelzések találhatók, amelyek jelzik az üzemkész állapotot (villogó zöld LED), valamint a 90% és 105% Ir túlterhelést (narancs és piros LED-ek). A megszakító álló vagy fekvő helyzetben egyaránt felszerelhető, méretei: 140 mm szélesség, 255 mm magasság és 110 mm mélység.
Schneider Electric ComPacT NSX (2021) - C63R32D630 - Megszakító NSX630R, 200 kA 415 VAC, MicroLogic 2.3 kioldóegység, 630 A, 3P3d műszaki adatok
Főbb jellemzők
Terméknév: ComPacT NSX
Termékcsalád: ComPacT
Eszköz rövidnév: NSX630R
Termék vagy komponens típus: Megszakító
Eszköz alkalmazás: Elosztás
Pólusok megnevezése: 3P
Védett pólusok megnevezése: 3D
Névleges értékek
Névleges áram [In]: 630 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szakítókapacitás: 200 kA Icu 220/240 V AC 50/60 Hz (IEC 60947-2 szerint)
200 kA Icu 380/415 V AC 50/60 Hz (IEC 60947-2 szerint)
200 kA Icu 440 V AC 50/60 Hz (IEC 60947-2 szerint)
80 kA Icu 500 V AC 50/60 Hz (IEC 60947-2 szerint)
65 kA Icu 525 V AC 50/60 Hz (IEC 60947-2 szerint)
45 kA Icu 660/690 V AC 50/60 Hz (IEC 60947-2 szerint)
Szakítókapacitás kód: R 200 kA 415 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 2.3
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSoI
Kioldóegység névleges érték: 630 A 40 °C-on
Védelem beállítása
Hosszú késleltetésű kioldás beállítás típusa Ir (termikus védelem): Állítható 9 fokozatban
Hosszú késleltetésű védelem kioldási tartomány [Ir]: 250...630 A
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Fix
Hosszú késleltetésű késleltetés beállítási tartomány [tr]: 400 s 1,5 x Ir esetén
16 s 6 x Ir esetén
11 s 7,2 x Ir esetén
Rövid késleltetésű védelem kioldási beállítás típusa Isd: Állítható 9 fokozatban
Rövid késleltetésű védelem kioldási beállítási tartomány [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítás típusa tsd: Fix
Pillanatnyi védelem kioldási beállítás típusa Ii: Fix
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 6900 A
Mechanikai és elektromos jellemzők
Szigetelésre alkalmas: Igen (EN/IEC 60947-2 szerint)
Felhasználási kategória: A kategória
Vezérlés típusa: Kapcsolókar
Megszakító szerelési mód: Fix
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség állóság [Uimp]: 8 kV
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam: 8000 ciklus 440 V In/2
4000 ciklus 440 V In
6000 ciklus 690 V In/2
2000 ciklus 690 V In
Teljesítmény disszipáció pólusonként: 39,7 W
Felszerelési helyzet: Vízszintes és függőleges
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 45 mm
Méret és jelzés
Helyi jelzés: Villogó LED (zöld) üzemkészséghez
LED 105 % Ir (piros) túlterheléshez
LED 90 % Ir (narancs) túlterheléshez
Szélesség (Sz): 140 mm
Magasság (M): 255 mm
Mélység (M): 110 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Villamos áramütés elleni védelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m csökkentés nélkül
2000 m...5000 m csökkentéssel
