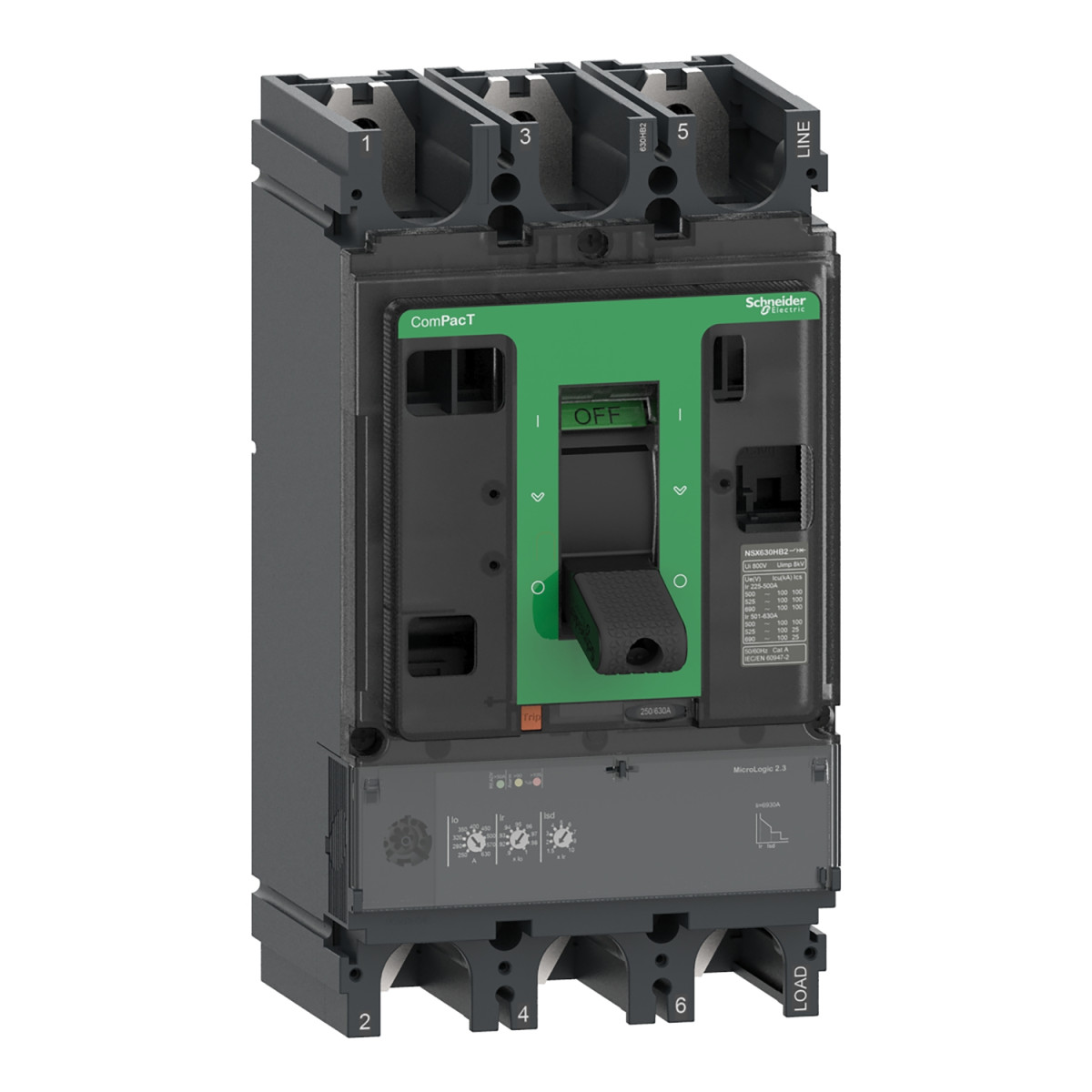

A Schneider Electric ComPacT NSX630N C63N32D630 típusú kompakt megszakító a modern villamosenergia-elosztási rendszerek elengedhetetlen komponense, amely professzionális védelmet biztosít túlterhelés és rövidzárlat ellen ipari és kereskedelmi alkalmazásokban. Ez a 3 pólusú, 630 amperes névleges áramerősségű készülék kifejezetten nagy teljesítményű hálózatokhoz lett tervezve, ahol a megbízható védelmi funkciók mellett a kompakt méret és a rugalmas beépíthetőség is fontos szempont.
A ComPacT NSX termékcsalád részeként a C63N32D630 készülék beépített MicroLogic 2.3 elektronikus kioldóegységgel rendelkezik, amely magas szintű védelmet nyújt LSoI (túlterhelés, késleltetett rövidzárlat és pillanatnyi rövidzárlat) funkciókkal. A túlterhelés elleni védelem (L funkció) 250 és 630 A között 9 fokozatban állítható, a rövidzárlat elleni késleltetett védelem (So funkció) pedig az Ir érték 1,5-10-szerese között szintén 9 fokozatban szabályozható. A pillanatnyi rövidzárlat elleni védelem (I funkció) rögzített, 6900 amperes beállítással. Ez a kifinomult védelmi rendszer biztosítja, hogy a berendezések megbízhatóan védve legyenek az áramköri rendellenességekkel szemben, ugyanakkor a szelektív lekapcsolás révén minimalizálja a nem kívánt leállásokat.
A megszakító kiemelkedő szakítóképességgel rendelkezik különböző feszültségszinteken: 85 kA 220/240 V AC, 50 kA 380/415 V AC, 42 kA 440 V AC, 30 kA 500 V AC, 22 kA 525 V AC és 10 kA 660/690 V AC feszültségen, az IEC 60947-2 szabványnak megfelelően. Az UL 60947-4-1 szerint pedig 85 kA 240 V AC, 50 kA 480 V AC és 20 kA 600 V AC feszültségen biztosít védelmet. A szakítóképesség kódja N 50 kA 415 V AC, ami egyértelműen jelzi, hogy ez a megszakító képes kezelni a nagy zárlati áramokat, amelyek ipari környezetben előfordulhatnak. A termék 50/60 Hz-es hálózatokhoz alkalmazható, és a névleges üzemi feszültség 690 V AC.
A C63N32D630 megszakító rendelkezik szigetelési leválasztási funkcióval is, amely megfelel az EN/IEC 60947-2 szabványnak, ezáltal alkalmas a tápfeszültség biztonságos leválasztására karbantartási munkálatok során. A készülék IP40-es védettséggel rendelkezik az IEC 60529 szerint, és ütésállósága IK07 az IEC 62262 szabvány alapján. Működési hőmérséklet-tartománya rendkívül széles: -25 és +70 °C között használható, tárolási hőmérséklete pedig -50 és +85 °C között van. A relatív páratartalom tekintetében 0-95% között működik.
A készülék mechanikai élettartama 15000 kapcsolási ciklus, míg elektromos élettartama különböző terhelési feltételek mellett változik: 440 V-on félterhelésnél (In/2) 8000 ciklus, teljes terhelésnél (In) 4000 ciklus; 690 V-on félterhelésnél 6000 ciklus, teljes terhelésnél pedig 2000 ciklus. A megszakító pólusonkénti teljesítményvesztesége 39,7 W. Helyi jelzőrendszere villogó zöld LED-del jelzi az üzemkész állapotot, piros LED-del a 105%-os túlterhelést, narancssárga LED-del pedig a 90%-os túlterhelést. A hővédelmi memória 20 percig őrzi meg az adatokat a kioldás előtt és után.
A C63N32D630 megszakító méretei kompaktak: szélessége 140 mm, magassága 255 mm, mélysége pedig 110 mm. A készülék rögzítése hátlapra történik, és vízszintes vagy függőleges, illetve hátoldalon fekvő helyzetben szerelhető. Mind a felső, mind az alsó csatlakozás elölről történik, a csatlakozási osztás pedig 45 mm. A megszakító 6 modulhelyet foglal el. A termék túlfeszültségi kategóriája III, elektromos áramütés elleni védelmi osztálya pedig II az előlapon.
Schneider Electric ComPacT NSX (2021) - C63N32D630 - Megszakító NSX630N, 50 kA 415 VAC, MicroLogic 2.3 kioldóegység 630 A, 3P3d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX630N
Termék vagy komponens típus: Megszakító
Készülék alkalmazás: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áram [In]: 630 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típus: AC
Hálózati frekvencia: 50/60 Hz
Alkalmasság szigetelésre: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítási képesség
Megszakítási képesség: 85 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
42 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
30 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
22 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
85 kA Icu 240 V AC 50/60 Hz esetén az UL 60947-4-1 szerint
50 kA Icu 480 V AC 50/60 Hz esetén az UL 60947-4-1 szerint
20 kA Icu 600 V AC 50/60 Hz esetén az UL 60947-4-1 szerint
Megszakítási képesség kód: N 50 kA 415 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 2.3
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciói: LSoI
Vezérlés típusa: Kapcsolókar
Megszakító szerelési mód: Fix
Kiegészítő információk
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi megszakítási képesség [Ics]: 85 kA 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
42 kA 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
30 kA 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
11 kA 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
10 kA 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam: 8000 ciklus 440 V In/2 esetén
4000 ciklus 440 V In esetén
6000 ciklus 690 V In/2 esetén
2000 ciklus 690 V In esetén
Teljesítményveszteség pólusonként: 39,7 W
Szerelési alap: Hátlap
Szerelési helyzet: Vízszintes és függőleges
Hátlapra fektetve
Felső csatlakozás: Elölről
Alsó csatlakozás: Elölről
Csatlakozási osztás: 45 mm
Védelem típusa
Védelmi típus: L: túlterhelés elleni védelem (hosszú idejű)
So: késleltetett rövidzárlat elleni védelem rögzített késleltetéssel
I: pillanatnyi rövidzárlat elleni védelem
Kioldóegység névleges értéke: 630 A 40 °C-on
Hosszú idejű kioldási beállítás típusa Ir (hővédelem): 9 fokozatban állítható
[Ir] hosszú idejű védelem kioldási beállítási tartomány: 250...630 A
Hosszú idejű védelem késleltetési beállítás típusa tr: Rögzített
[tr] hosszú idejű késleltetés beállítási tartomány: 400 s 1,5 x Ir esetén
16 s 6 x Ir esetén
11 s 7,2 x Ir esetén
Hővédelmi memória: 20 perc a kioldás előtt és után
Rövid idejű védelem kioldási beállítás típusa Isd: 9 fokozatban állítható
[Isd] Rövid idejű védelem kioldási beállítási tartomány: 1,5...10 x Ir
Rövid idejű védelem késleltetési beállítás típusa tsd: Rögzített
Pillanatnyi védelem kioldási beállítás típusa Ii: Rögzített
[Ii] pillanatnyi védelem kioldási beállítási tartomány: 6900 A
Földzárlat-védelem: Nincs
Zóna-szelektív reteszelés ZSI: Nincs
Foglalatok száma: 6 modul
Helyi jelzés: Villogó LED (zöld) az üzemkész állapotra
LED 105% Ir (piros) túlterhelés esetén
LED 90% Ir (narancs) túlterhelés esetén
Méretek
Szélesség (Sz): 140 mm
Magasság (M): 255 mm
Mélység (Mé): 110 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti levegő hőmérséklet üzemelés során: -25...70 °C
Környezeti levegő hőmérséklet tároláskor: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m leminősítés nélkül
2000 m...5000 m leminősítéssel
