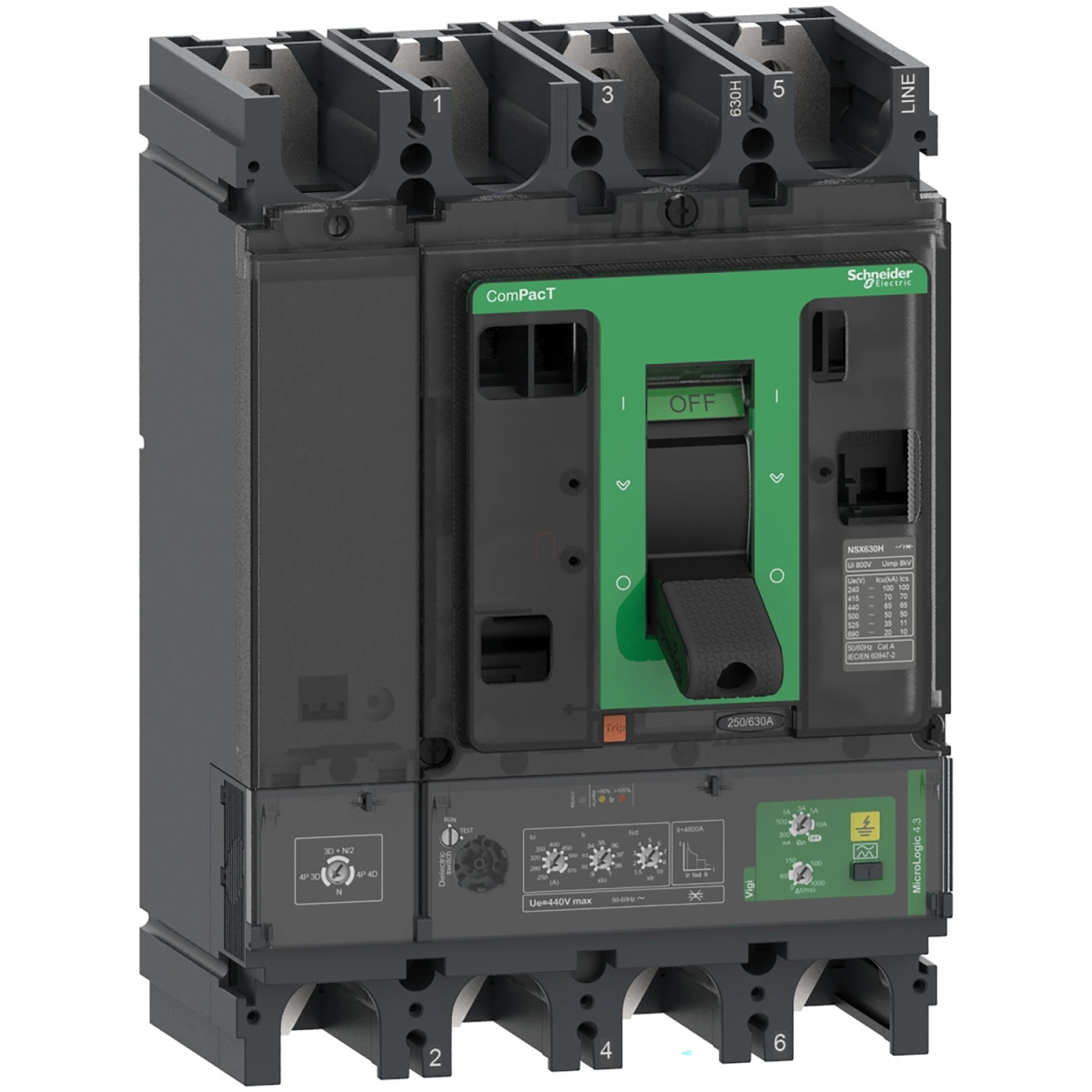

A Schneider Electric ComPacT NSX termékvonal egyik kiemelkedő tagja a C63H44V570 típusjelű megszakító, amely kiváló védelmet nyújt az elektromos hálózatok számára. Ez a NSX630H sorozatú földzárlati áramköri megszakító 4 pólusú kivitelben készül, és hatékony védelmet biztosít különböző elosztóhálózatokban. A beépített MicroLogic Vigi 4.3 kioldóegység 570 A névleges áramerősséget kezel 40 °C környezeti hőmérsékleten, ami ideális megoldássá teszi nagyobb teljesítményigényű alkalmazásokhoz.
A ComPacT NSX630H megszakító kiemelkedő szakítóképességgel rendelkezik, amely 70 kA 380/415 V AC feszültségen 50/60 Hz frekvencián, az IEC 60947-2 szabvány szerint. Más feszültségszinteken is kiváló teljesítményt nyújt: 100 kA 220/240 V AC-nél, 65 kA 440 V AC-nél, 50 kA 500 V AC-nél, 35 kA 525 V AC-nél, valamint 20 kA 660/690 V AC feszültségnél. Az UL 60947-4-1 szabványnak megfelelően 85 kA szakítóképességgel bír 240 V AC-nél, 65 kA-rel 480 V AC-nél, és 20 kA-rel 600 V AC feszültségen. A H szakítóképességi kód jelzi a 70 kA teljesítményt 415 V AC mellett. A műszaki adatlapban található paraméterek alapján a C63H44V570 megszakító kitűnő választás olyan környezetekben, ahol megbízható védelmi rendszerre van szükség magas zárlati áramok esetén is.
A MicroLogic 4.3 elektronikus kioldóegység LSoIR védelmi funkciókat kínál: L a túlterhelés elleni (hosszú idejű) védelmet, So a rövid idejű zárlat elleni védelmet fix késleltetéssel, I a pillanatnyi zárlat elleni védelmet, míg R a földzárlat elleni védelmet biztosítja. A hosszú idejű kioldás beállítási tartománya 250-570 A között 9 fokozatban állítható, a rövid idejű védelem 1,5-10 × Ir között szabályozható, míg a pillanatnyi védelem fix 6900 A értékre van beállítva. A földzárlat-védelmi érzékenység (IΔn) 300 mA és 10 A között hat különböző értékre állítható be. A földzárlat-védelem késleltetési ideje szintén állítható, 0 ms-től 1 s-ig. A megszakító A osztályú földzárlat-védelmet biztosít, ami különösen fontos az emberek és berendezések védelme szempontjából.
A ComPacT NSX megszakító további műszaki jellemzői közé tartozik a 440 V AC névleges üzemi feszültség, a 8 kV névleges lökőfeszültség-állóság, valamint az 500 V AC névleges szigetelési feszültség. A megszakító mechanikai élettartama 15000 ciklus, elektromos élettartama pedig terheléstől függően változik: 440 V feszültségen In/2-nél 8000 ciklus, In-nél 4000 ciklus; 690 V feszültségen In/2-nél 6000 ciklus, In-nél 2000 ciklus. A megszakító méretei: 185 mm szélesség, 255 mm magasság és 110 mm mélység. Rögzítése hátsó lap segítségével történik, és vízszintes, illetve függőleges helyzetben egyaránt felszerelhető. A helyi állapotjelzést LED-ek biztosítják: villogó zöld LED jelzi az üzemkész állapotot, piros LED a 105% Ir túlterhelést, narancssárga LED pedig a 90% Ir túlterhelést. A megszakító IP40 védettséggel rendelkezik az IEC 60529 szerint, és IK07 ütésállósági fokozattal az IEC 62262 szerint. Működési hőmérséklet-tartománya -25 és +70 °C között van, tárolási hőmérséklete pedig -50 és +85 °C között.
Schneider Electric ComPacT NSX (2021) - C63H44V570 - Megszakító NSX630H, 70 kA 415 VAC, MicroLogic 4.3 Vigi kioldóegység 570 A, 4P4d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX630H
Termék vagy komponens típusa: Földzárlati áramköri megszakító
Alkalmazás: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + N/2, 3D
Neutrális pólus pozíciója: Bal
Elektromos jellemzők
Névleges áram [In]: 570 A 40 °C-on
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Szakítóképesség
Szakítóképesség az IEC 60947-2 szerint:
100 kA Icu 220/240 V AC 50/60 Hz
70 kA Icu 380/415 V AC 50/60 Hz
65 kA Icu 440 V AC 50/60 Hz
50 kA Icu 500 V AC 50/60 Hz
35 kA Icu 525 V AC 50/60 Hz
20 kA Icu 660/690 V AC 50/60 Hz
Szakítóképesség az UL 60947-4-1 szerint:
85 kA Icu 240 V AC 50/60 Hz
65 kA Icu 480 V AC 50/60 Hz
20 kA Icu 600 V AC 50/60 Hz
Szakítóképességi kód: H 70 kA 415 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 4.3
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciói: LSoIR
Védelmi típus:
L: túlterhelés védelem (hosszú idejű)
So: rövid idejű zárlat elleni védelem fix késleltetéssel
I: pillanatnyi zárlat elleni védelem
R: földzárlat elleni védelem
Hosszú idejű védelmi beállítás (Ir): 250...570 A, 9 beállítás
Rövid idejű védelmi beállítás (Isd): 1,5...10 x Ir, állítható
Pillanatnyi védelem beállítása (Ii): 6900 A, fix
Földzárlat-védelem érzékenysége (IΔn): 300 mA, 500 mA, 1 A, 3 A, 5 A, 10 A, állítható
Földzárlat-védelem késleltetési ideje (Δt): 0 ms, 60 ms, 150 ms, 500 ms, 1 s, állítható
Földzárlat-védelem osztálya: A osztály
Neutális védelem beállítása: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Fizikai jellemzők
Szélesség (Sz): 185 mm
Magasság (M): 255 mm
Mélység (M): 110 mm
Nettó tömeg: 8,13 kg
Üzemeltetési feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: IV
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak
IK védettségi fokozat: IK07, megfelel az IEC 62262 szabványnak
Környezeti üzemi hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemeltetési magasság: 0...2000 m teljesítménycsökkenés nélkül, 2000 m...5000 m teljesítménycsökkenéssel
