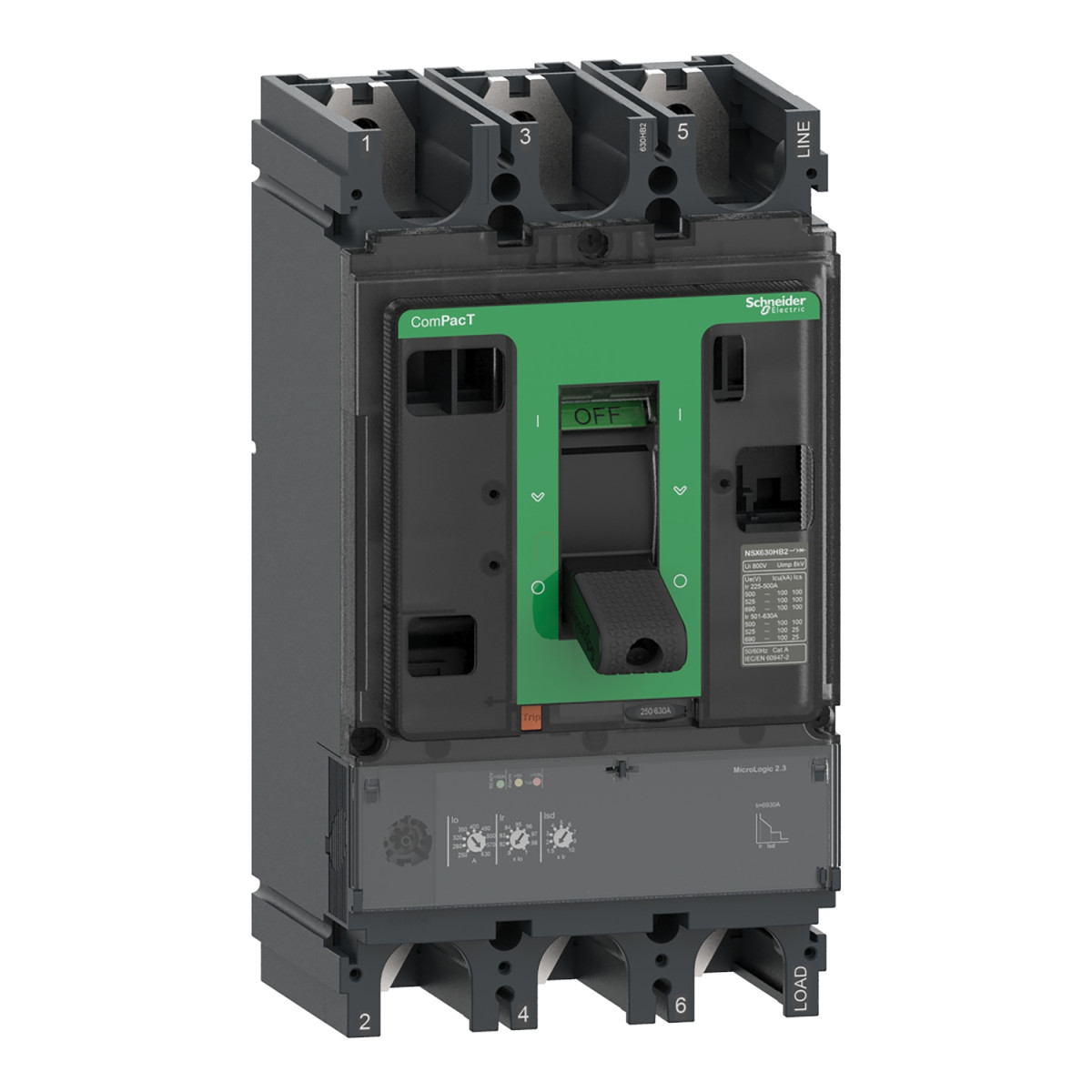

A Schneider Electric ComPacT NSX sorozatú megszakítók csúcstechnológiát képviselnek a villamos hálózatok védelmében. A C63F32D630 típusú NSX630F megszakító egy 630 A névleges áramerősségű, 3 pólusú kompakt kivitelű készülék, amely kiváló védelmi funkciókat biztosít az ipari és kereskedelmi elosztóhálózatok számára.
A termék szíve a fejlett MicroLogic 2.3 elektronikus kioldóegység, amely LSoI védelmi funkciókat kínál: hosszú késleltetésű túlterhelésvédelem (L), rövid késleltetésű rövidzárlat-védelem (So) és pillanatnyi rövidzárlat-védelem (I). A hosszú késleltetésű védelem 9 különböző beállítással rendelkezik, 250-630 A tartományban állítható, míg a rövidzárlat-védelem 1,5-10 x Ir tartományban szabályozható. A készülék rendelkezik hőmemória funkcióval is, amely a kioldás előtti és utáni 20 perces időszakban aktív, így hatékony védelmet nyújt az ismétlődő túlterhelések ellen. A pillanatnyi rövidzárlat-védelem fix 6900 A értéknél aktiválódik, biztosítva az azonnali lekapcsolást súlyos zárlat esetén.
A megszakító kiemelkedő megszakítóképességgel rendelkezik: 380/415 V AC hálózaton 36 kA, míg egyéb feszültségszinteken is megbízható védelmet biztosít (220/240 V-on 40 kA, 440 V-on 30 kA, 500 V-on 25 kA, 525 V-on 20 kA, valamint 660/690 V-on 10 kA). A készülék megfelel az IEC 60947-2 szabvány követelményeinek, valamint rendelkezik UL 60947-4-1 szerinti minősítéssel is, ami 240 V-on 85 kA, 480 V-on 35 kA, 600 V-on pedig 20 kA megszakítóképességet jelent.
A ComPacT NSX630F megszakító rendkívül tartós konstrukcióval rendelkezik: mechanikai élettartama 15 000 kapcsolási ciklus. Elektromos élettartama is kiemelkedő: 440 V-on In/2 terhelésnél 8000 ciklus, teljes névleges áramnál 4000 ciklus; míg 690 V-on In/2 terhelésnél 6000, teljes névleges áramnál pedig 2000 ciklus. A beépített helyi jelzőrendszer zöld villogó LED-del jelzi az üzemkész állapotot, míg a piros LED 105%-os, a narancs pedig 90%-os túlterhelést jelez.
A megszakító telepítése rendkívül rugalmas: vízszintesen és függőlegesen egyaránt felszerelhető, hátlapra rögzíthető. Mind az alsó, mind a felső csatlakozások elölről hozzáférhetőek, a csatlakozási osztás 45 mm. A készülék kompakt méretű (140 mm széles, 255 mm magas, 110 mm mély), és alkalmas szigetelési célra is az EN/IEC 60947-2 szabvány szerint.
A ComPacT NSX sorozat előnyei között szerepel a széles névleges áram tartomány (16-630 A), az elektronikus és termikus-mágneses védelmi opciók, a plug-and-ready huzalozási rendszer és kommunikációs tartozékok, valamint a fejlett kioldóegységek integrált teljesítménymérő funkciókkal. A C63F32D630 típusú megszakító kiváló választás ipari létesítmények, kereskedelmi épületek és kritikus infrastruktúrák számára, ahol a megbízható áramkörvédelem és a hosszú élettartam elsődleges fontosságú.
Schneider Electric ComPacT NSX (2021) - C63F32D630 -Megszakító NSX630F, 36 kA 415 VAC, MicroLogic 2.3 kioldóegység 630 A, 3P3d műszaki adatok
Általános információk
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX630F
Termék vagy komponens típusa: Megszakító
Készülék alkalmazása: Elosztás
Pólusok
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Elektromos jellemzők
Névleges áram [In]: 630 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 40 kA Icu 220/240 V AC 50/60 Hz, IEC 60947-2 szerint
Megszakítóképesség: 36 kA Icu 380/415 V AC 50/60 Hz, IEC 60947-2 szerint
Megszakítóképesség: 30 kA Icu 440 V AC 50/60 Hz, IEC 60947-2 szerint
Megszakítóképesség: 25 kA Icu 500 V AC 50/60 Hz, IEC 60947-2 szerint
Megszakítóképesség: 20 kA Icu 525 V AC 50/60 Hz, IEC 60947-2 szerint
Megszakítóképesség: 10 kA Icu 660/690 V AC 50/60 Hz, IEC 60947-2 szerint
Megszakítóképesség: 85 kA Icu 240 V AC 50/60 Hz, UL 60947-4-1 szerint
Megszakítóképesség: 35 kA Icu 480 V AC 50/60 Hz, UL 60947-4-1 szerint
Megszakítóképesség: 20 kA Icu 600 V AC 50/60 Hz, UL 60947-4-1 szerint
Megszakítóképesség kód: F 36 kA 415 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 2.3
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: LSoI
Védelmi típus: L: túlterhelésvédelem (hosszú késleltetésű)
Védelmi típus: So: rövid késleltetésű rövidzárlat-védelem fix késleltetéssel
Védelmi típus: I: pillanatnyi rövidzárlat-védelem
Kioldóegység névleges értéke: 630 A 40 °C-on
Hosszú késleltetésű kioldás beállítási típus Ir (termikus védelem): Állítható 9 beállítás
Hosszú késleltetésű védelem kioldási beállítási tartomány [Ir]: 250...630 A
Hosszú késleltetésű védelem késleltetés beállítási típus tr: Fix
Hosszú késleltetésű késleltetés beállítási tartomány [tr]: 400 s 1,5 x Ir esetén, 16 s 6 x Ir esetén, 11 s 7,2 x Ir esetén
Hőmemória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási beállítási típus Isd: Állítható 9 beállítás
Rövid késleltetésű védelem kioldási beállítási tartomány [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítási típus tsd: Fix
Pillanatnyi védelem kioldási beállítási típus Ii: Fix
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 6900 A
Földzárlat-védelem: Nincs
Zóna szelektív reteszelés ZSI: Nincs
Vezérlés
Vezérlés típusa: Karos
Mechanikai jellemzők
Megszakító szerelési mód: Fix
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam: 8000 ciklus 440 V In/2, 4000 ciklus 440 V In, 6000 ciklus 690 V In/2, 2000 ciklus 690 V In
Teljesítmény disszipáció pólusonként: 39,7 W
Szerelési alap: Hátlap
Szerelési pozíció: Vízszintes és függőleges, Hátlapra fektetve
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási osztás: 45 mm
Jelzések és csatlakozások
Helyi jelzés: Villogó LED (zöld) üzemkész állapotra, LED 105 % Ir (piros) túlterhelésre, LED 90 % Ir (narancs) túlterhelésre
Slotok száma: 6 slot
Méretek és súly
Szélesség (Sz): 140 mm
Magasság (M): 255 mm
Mélység (M): 110 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos érintésvédelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemelési magasság: 0...2000 m leminősítés nélkül, 2000 m...5000 m leminősítéssel
