Schneider Electric ComPacT NSX (2021) - C40V32M320 - Megszakító NSX400HB1, 75 kA 690 VAC, MicroLogic 2.3 M kioldóegység 320 A, 3P3d

Szélesség méret: 160 mm

Hosszúság méret: 290 mm

Magasság méret: 160 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C40V32M320 - Megszakító NSX400HB1, 75 kA 690 VAC, MicroLogic 2.3 M kioldóegység 320 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C40V32M320 - Megszakító NSX400HB1, 75 kA 690 VAC, MicroLogic 2.3 M kioldóegység 320 A, 3P3d
Brand: Schneider Electric
SKU: 3606481989055
Price: 1021336 HUF
Availability: InStock

1 021 336 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Motorindító

Schneider Electric ComPacT NSX (2021)

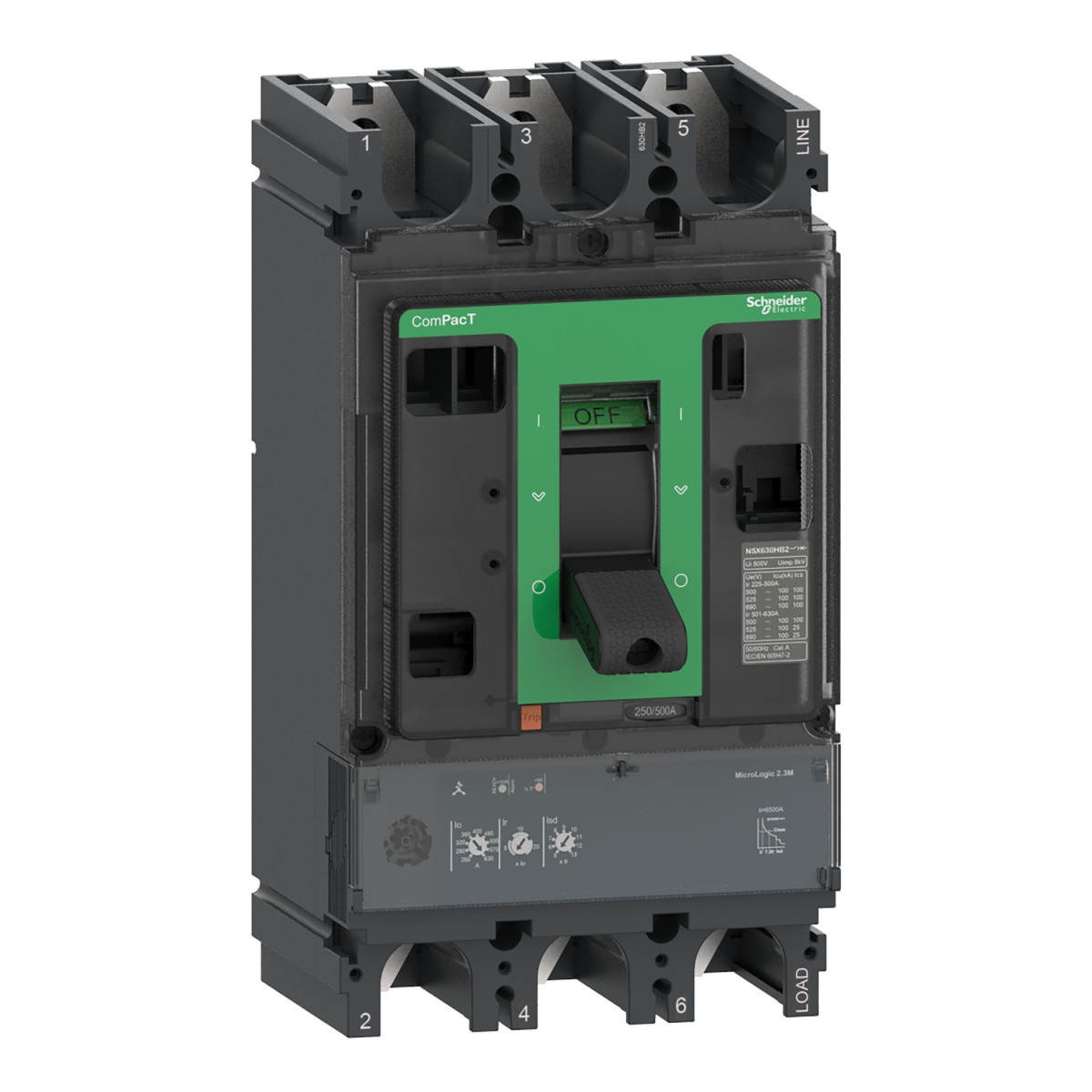

A Schneider Electric ComPacT NSX400HB1 egy nagy teljesítményű kompakt megszakító, amely kifejezetten motorvédelmi alkalmazásokra lett kifejlesztve. Ez a C40V32M320 cikkszámú készülék professzionális megoldást kínál az ipari létesítmények számára, ahol megbízható áramkörszakítási és védelmi funkciók szükségesek.

A megszakító 3 pólussal és 3D védelemmel rendelkezik, névleges árama 320 A 65 °C-on. Maximális üzemi feszültsége 690 V AC 50/60 Hz. A készülék kiemelkedő megszakítási kapacitással rendelkezik: 85 kA Icu 500 V AC-nél, 80 kA Icu 525 V AC-nél és 75 kA Icu 660/690 V AC-nél az IEC 60947-2 szabványnak megfelelően. Ez az HB1 75 kA 690 V AC megszakítási kapacitási kód teszi igazán robusztussá és alkalmassá nagyobb ipari alkalmazásokhoz. A készülék leválaszthatósági funkciója megfelel az EN/IEC 60947-2 szabványnak, felhasználási kategóriája A, ami szélesebb alkalmazási lehetőségeket biztosít.

A megszakító MicroLogic 2.3 M elektronikus kioldóegységgel van felszerelve, amely LSoI védelmi funkciókat kínál: hosszú késleltetésű túlterhelésvédelem (L), rövid késleltetésű zárlati védelem fix késleltetéssel (So), és pillanatnyi zárlati védelem (I). Ez a konfiguráció kifejezetten motorvédelmi alkalmazásokhoz optimalizált. A kioldóegység hosszú késleltetésű védelme (Ir) 9 beállítási ponttal rendelkezik, és 160-320 A tartományban állítható. A rövid késleltetésű zárlati védelem (Isd) szintén 9 beállítással rendelkezik, és 5-13 x Ir tartományban állítható. A pillanatnyi zárlati védelem (Ii) fix értékre, 4800 A-re van beállítva. Ezen felül a megszakító fázisvédelmi funkciót is kínál a motor kiegyensúlyozatlan terhelés elleni védelméhez. A termikus memória 20 percig megmarad kioldás előtt és után, ami további védelmet nyújt a rendszeresen ismétlődő túlterhelésekkel szemben.

A megszakító különleges tulajdonsága a motor kioldási osztály választhatósága: 5, 10 vagy 20 osztály beállítása lehetséges, ami lehetővé teszi a védelmi karakterisztika testreszabását a különböző indítási és terhelési körülményekhez. A készülék működési környezete széles tartományt ölel fel: -25...70 °C üzemi hőmérséklet, 0...95% relatív páratartalom, és akár 2000 m működési magasság leértékelés nélkül (2000-5000 m között leértékeléssel).

A ComPacT NSX400HB1 mechanikai tartóssága 15000 ciklus, elektromos tartóssága pedig terheléstől függően 3000-12000 ciklus között változik. A megszakító IP40 védettségi fokozattal (IEC 60529 szerint) és IK07 ütésállósággal (IEC 62262 szerint) rendelkezik. Szennyezettségi foka 3 az IEC 60664-1 szerint, túlfeszültségi kategóriája III, és Class II villamos érintésvédelmi osztályba tartozik az előlapon. A készülék hasznos helyi jelzésekkel is rendelkezik: villogó zöld LED jelzi az üzemkész állapotot, míg egy piros LED (95% Ith) figyelmeztet, ha a hőmérséklet meghaladja a beállított értéket.

Schneider Electric ComPacT NSX (2021) - C40V32M320 - Megszakító NSX400HB1, 75 kA 690 VAC, MicroLogic 2.3 M kioldóegység 320 A, 3P3d műszaki adatok

Fő jellemzők

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Készülék rövid neve: NSX400HB1

Termék vagy komponens típusa: Megszakító

Készülék alkalmazása: Motorvédelem

Pólusok leírása: 3P

Védett pólusok leírása: 3D

Névleges áram: 320 A 65 °C-on

Névleges üzemi feszültség: 690 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Leválaszthatósági alkalmasság: Igen, megfelel az EN/IEC 60947-2-nek

Felhasználási kategória: A kategória

Megszakítási képesség

Megszakítási kapacitás: 85 kA Icu 500 V AC 50/60 Hz-nél, megfelelve az IEC 60947-2-nek

80 kA Icu 525 V AC 50/60 Hz-nél, megfelelve az IEC 60947-2-nek

75 kA Icu 660/690 V AC 50/60 Hz-nél, megfelelve az IEC 60947-2-nek

Megszakítási kapacitás kódja: HB1 75 kA 690 V AC

Kioldóegység

Kioldóegység neve: MicroLogic 2.3 M

Kioldóegység technológiája: Elektronikus

Kioldóegység védelmi funkciói: LSoI

Vezérlés típusa: Emelő

Megszakító rögzítési módja: Fix

Kiegészítő információk

Névleges szigetelési feszültség: 800 V AC 50/60 Hz

Névleges lökőfeszültség-állóság: 8 kV

Névleges üzemi megszakítási kapacitás: 85 kA 500 V AC 50/60 Hz-nél, megfelelve az IEC 60947-2-nek

80 kA 525 V AC 50/60 Hz-nél, megfelelve az IEC 60947-2-nek

75 kA 660/690 V AC 50/60 Hz-nél, megfelelve az IEC 60947-2-nek

Mechanikai tartósság: 15000 ciklus

Elektromos tartósság: 12000 ciklus 440 V In/2-nél

6000 ciklus 440 V In-nél

6000 ciklus 690 V In/2-nél

3000 ciklus 690 V In-nél

Teljesítmény disszipáció pólusonként: 19,2 W

Rögzítés és csatlakozás

Rögzítési alátámasztás: Hátlap

Rögzítési pozíció: Vízszintes és függőleges, Hátsó sík felület

Felső csatlakozás: Elülső

Alsó csatlakozás: Elülső

Csatlakozási távolság: 45 mm

Védelmi funkciók

Védelem típusa: L: túlterhelés védelem (hosszú idejű)

So: rövid idejű zárlati védelem fix késleltetéssel

I: pillanatnyi zárlati védelem

Kioldóegység névleges áramerőssége: 320 A 65 °C-on

Motor kioldási osztály: 20, 10, 5

Kiegészítő motorvédelem: Fázis kiegyensúlyozatlanság

Védelmi beállítások

Hosszú idejű működésbe lépési beállítás típusa Ir (termikus védelem): Állítható 9 beállítás

Hosszú idejű védelem működésbe lépési beállítási tartománya: 160...320 A

Hosszú idejű védelem késleltetési beállítás típusa tr: Fix

Környezeti jellemzők

Szabványok: EN/IEC 60947-2

Túlfeszültségi kategória: III

Villamos áramütés elleni védelem osztálya: II. osztály az előlapon

Szennyezettségi fok: 3, megfelel az IEC 60664-1-nek

IP védettségi fokozat: IP40, megfelel az IEC 60529-nek

IK védettségi fokozat: IK07, megfelel az IEC 62262-nek

Környezeti levegő hőmérséklete működés közben: -25...70 °C

Környezeti levegő hőmérséklete tároláskor: -50...85 °C

Relatív páratartalom: 0...95 %

Üzemeltetési magasság: 0...2000 m leértékelés nélkül, 2000 m...5000 m leértékeléssel

Fizikai jellemzők

Szélesség: 140 mm

Magasság: 255 mm

Mélység: 110 mm

Nettó tömeg: 6,05 kg

Termék adatok

Szélesség méret

160 mm

Hosszúság méret

290 mm

Magasság méret

160 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481989055

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

690 - 690 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Mélység

110 mm

Tömeg

5,775 kg/db

Cikkszám

3606481989055
