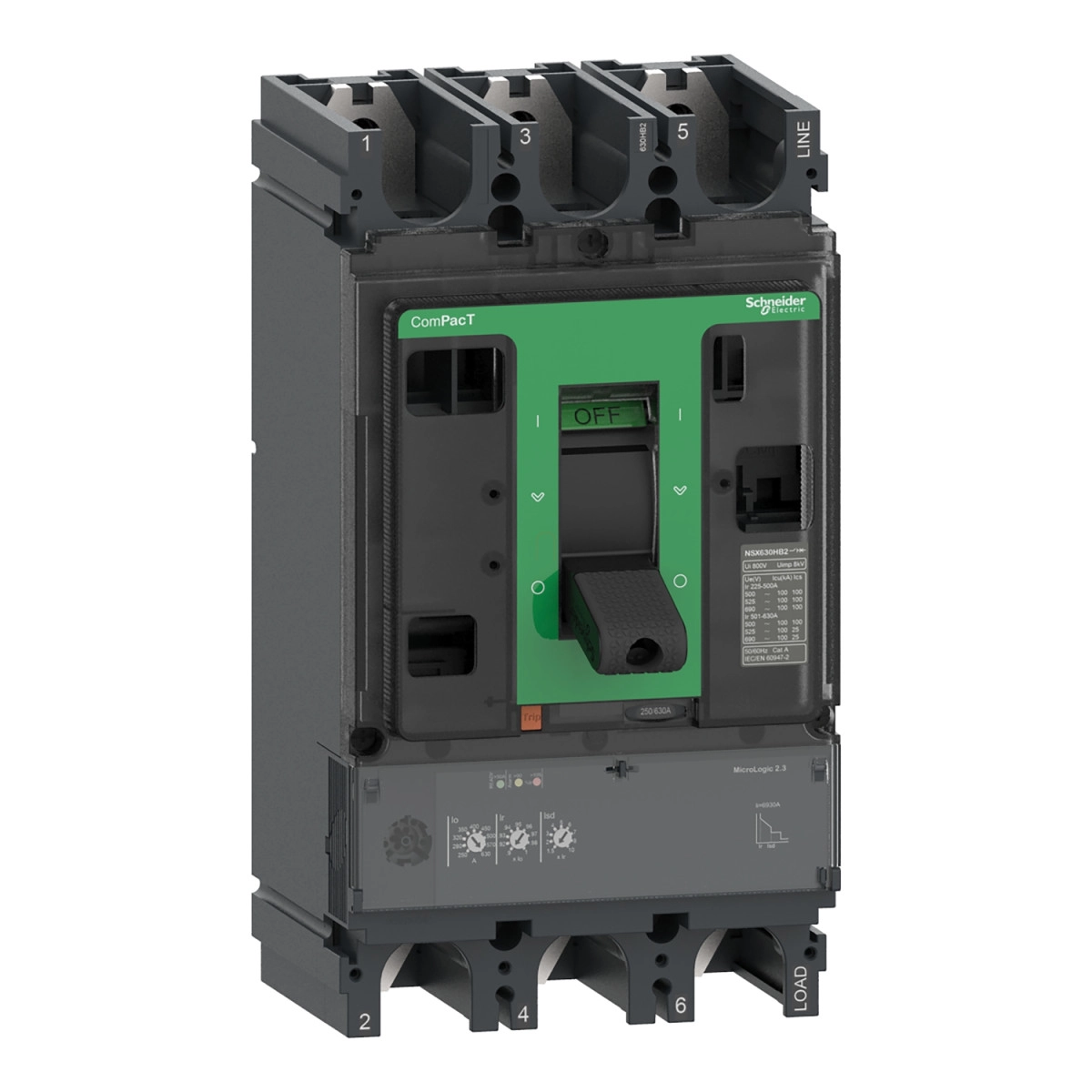

Schneider Electric ComPacT NSX (2021) - C40V32D250 - Megszakító NSX400HB1, 75 kA 690 VAC, MicroLogic 2.3 kioldóegység 250 A, 3P3d

Szélesség méret: 152 mm

Hosszúság méret: 292 mm

Magasság méret: 152 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C40V32D250 - Megszakító NSX400HB1, 75 kA 690 VAC, MicroLogic 2.3 kioldóegység 250 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C40V32D250 - Megszakító NSX400HB1, 75 kA 690 VAC, MicroLogic 2.3 kioldóegység 250 A, 3P3d
Brand: Schneider Electric
SKU: 3606481988966
Price: 884970 HUF
Availability: InStock

884 970 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX400HB1 típusú megszakító egy rendkívül hatékony és sokoldalú áramköri védelmi eszköz, amely kifejezetten elosztóhálózatok számára készült. A C40V32D250 cikkszámmal ellátott készülék 3 pólusú kivitelben érhető el, amely tökéletesen alkalmas olyan ipari és kereskedelmi alkalmazásokhoz, ahol megbízható védelemre és teljesítményre van szükség.

A ComPacT NSX400HB1 megszakító 75 kA-es megszakítóképességgel rendelkezik 690 V AC feszültségen, ami kiemelkedő teljesítményt biztosít a mai modern villamos hálózatok védelméhez. A beépített MicroLogic 2.3 elektronikus kioldóegység 250 A-es névleges áramra van kalibrálva 40°C környezeti hőmérsékleten. A kioldóegység LSoI típusú védelmi funkciókat kínál, vagyis hosszú késleltetésű túlterhelésvédelmet (L), rövid késleltetésű rövidzárlat-védelmet rögzített késleltetéssel (So), valamint pillanatnyi rövidzárlat-védelmet (I). Ezek a védelmi funkciók biztosítják, hogy az eszköz megfelelően reagáljon különböző üzemzavari helyzetekre, miközben megvédi a berendezéseket és a teljes elektromos hálózatot.

A készülék széles működési paraméterekkel rendelkezik. A névleges üzemi feszültség 690 V AC 50/60 Hz, a névleges szigetelési feszültség 800 V AC, míg a lökőfeszültség-állóság 8 kV. Mechanikai élettartama 15000 ciklus, míg elektromos élettartama a terheléstől és a feszültségtől függően 3000-12000 ciklus között változik. A megszakító 19,2 W teljesítményt disszipál pólusonként. A méretei 140 mm szélesség, 255 mm magasság és 110 mm mélység, így könnyen illeszthető szabványos kapcsolóberendezésekbe. Szerelése fix kivitelű, a telepítés történhet vízszintesen és függőlegesen egyaránt, hátlapra szerelve. Az eszköz csatlakozási pontjai elöl találhatók, a csatlakozási távolság 45 mm. Védelmi besorolása IP40 az IEC 60529 szerint, ütésállósága pedig IK07 az IEC 62262 szabvány alapján.

A MicroLogic 2.3 kioldóegység további előnye, hogy a túlterhelés elleni védelem (Ir) 9 fokozatban állítható 70-250 A tartományban. A rövidzárlat elleni védelem ugyancsak 9 különböző beállítással rendelkezik, 1,5-10×Ir értékek között. A pillanatnyi rövidzárlat-védelem fixen 3000 A értékre van beállítva. Az eszköz rendelkezik termikus memóriával is, amely 20 percig megőrzi az előzmény-adatokat a kioldás előtt és után. A lokális jelzőrendszer tartalmaz egy villogó zöld LED-et a működési készenlét jelzésére, valamint piros LED-et a 105%-os és narancssárga LED-et a 90%-os túlterhelés jelzésére.

Schneider Electric ComPacT NSX (2021) - C40V32D250 - Megszakító NSX400HB1, 75 kA 690 VAC, MicroLogic 2.3 kioldóegység 250 A, 3P3d műszaki adatok

Alap műszaki adatok

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Eszköz rövid neve: NSX400HB1

Termék vagy komponens típusa: Megszakító

Eszköz alkalmazása: Elosztás

Pólusok leírása: 3P

Védett pólusok leírása: 3D

Névleges áram [In]: 250 A 40 °C-on

Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Leválasztásra alkalmas: Igen, az EN/IEC 60947-2 szabványnak megfelelően

Felhasználási kategória: A kategória

Megszakítási kapacitás

85 kA Icu 500 V AC 50/60 Hz-en az IEC 60947-2 szabványnak megfelelően

80 kA Icu 525 V AC 50/60 Hz-en az IEC 60947-2 szabványnak megfelelően

75 kA Icu 660/690 V AC 50/60 Hz-en az IEC 60947-2 szabványnak megfelelően

Megszakítási kapacitás kód: HB1 75 kA 690 V AC

Kioldóegység adatok

Kioldóegység neve: MicroLogic 2.3

Kioldóegység technológia: Elektronikus

Kioldóegység védelmi funkciók: LSoI

Vezérlés típusa: Kapcsolókar

Megszakító szerelési mód: Fix

Kiegészítő adatok

Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz

Névleges lökőfeszültség-állóság [Uimp]: 8 kV

Névleges üzemi megszakítóképesség [Ics]:

85 kA 500 V AC 50/60 Hz-en az IEC 60947-2 szabványnak megfelelően

80 kA 525 V AC 50/60 Hz-en az IEC 60947-2 szabványnak megfelelően

75 kA 660/690 V AC 50/60 Hz-en az IEC 60947-2 szabványnak megfelelően

Mechanikai élettartam: 15000 ciklus

Elektromos élettartam:

12000 ciklus 440 V In/2 esetén

6000 ciklus 440 V In esetén

6000 ciklus 690 V In/2 esetén

3000 ciklus 690 V In esetén

Fizikai jellemzők

Teljesítmény disszipáció pólusonként: 19,2 W

Szerelési felület: Hátlap

Szerelési helyzet: Vízszintes és függőleges

Laposan a hátuljára

Felső csatlakozás: Elülső

Alsó csatlakozás: Elülső

Csatlakozási távolság: 45 mm

Védelmi funkciók

Védelem típusa:

L: túlterhelés elleni védelem (hosszú idejű)

So: rövid idejű rövidzárlat-védelem rögzített késleltetéssel

I: pillanatnyi rövidzárlat-védelem

Kioldóegység névleges értéke: 250 A 40 °C-on

Hosszú idejű kioldási beállítás típusa Ir (termikus védelem): Állítható 9 fokozatban

Hosszú idejű védelem kioldási beállítási tartomány [Ir]: 70...250 A

Hosszú idejű védelem késleltetési beállítás típusa tr: Fix

Hosszú idejű késleltetés beállítási tartomány [tr]:

400 s 1,5 x Ir esetén

16 s 6 x Ir esetén

11 s 7,2 x Ir esetén

Termikus memória: 20 perc kioldás előtt és után

Rövid idejű védelem kioldási beállítás típusa Isd: Állítható 9 fokozatban

Rövid idejű védelem kioldási beállítási tartomány [Isd]: 1,5...10 x Ir

Rövid idejű védelem késleltetési beállítás típusa tsd: Fix

Pillanatnyi védelem kioldási beállítás típusa Ii: Fix

Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 3000 A

Környezeti jellemzők

Szabványok: EN/IEC 60947-2

Túlfeszültségi kategória: III

Elektromos érintésvédelmi osztály: II. osztály az előlapon

Szennyezettségi fok: 3, az IEC 60664-1 szerint

IP védettségi fokozat: IP40 az IEC 60529 szerint

IK védettségi fokozat: IK07 az IEC 62262 szerint

Környezeti hőmérséklet üzemelés közben: -25...70 °C

Környezeti hőmérséklet tároláskor: -50...85 °C

Relatív páratartalom: 0...95 %

Üzemelési magasság:

0...2000 m terheléscsökkentés nélkül

2000 m...5000 m terheléscsökkentéssel

Termék adatok

Szélesség méret

152 mm

Hosszúság méret

292 mm

Magasság méret

152 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481988966

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

690 - 690 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

5,747 kg/db

Cikkszám

3606481988966
