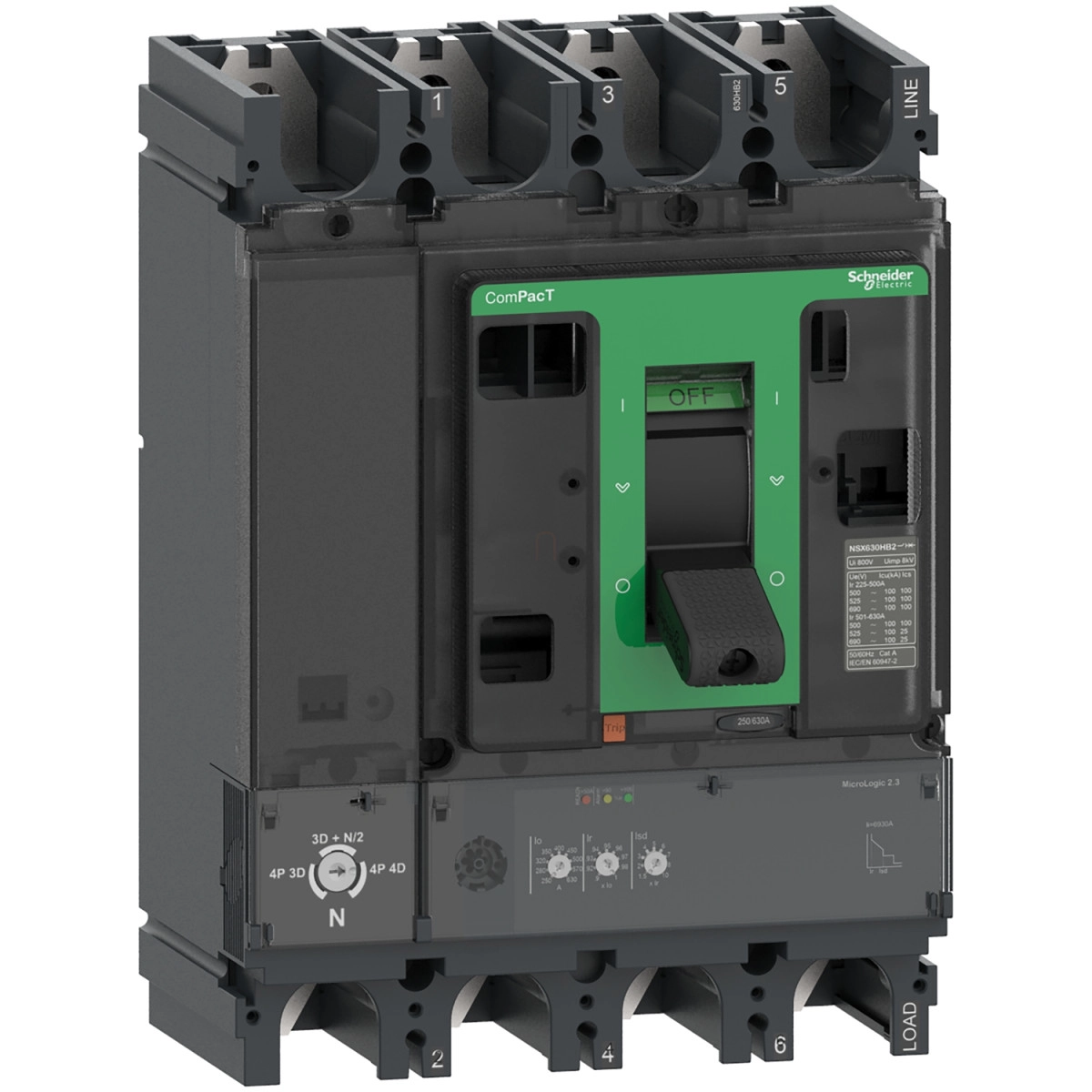

Schneider Electric ComPacT NSX (2021) - C40R42D250 - Megszakító NSX400R, 200 kA 415 VAC, MicroLogic 2.3 kioldóegység 250 A, 4P4d

Szélesség méret: 203 mm

Hosszúság méret: 292 mm

Magasság méret: 152 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C40R42D250 - Megszakító NSX400R, 200 kA 415 VAC, MicroLogic 2.3 kioldóegység 250 A, 4P4d

Name: Schneider Electric ComPacT NSX (2021) - C40R42D250 - Megszakító NSX400R, 200 kA 415 VAC, MicroLogic 2.3 kioldóegység 250 A, 4P4d
Brand: Schneider Electric
SKU: 3606481988898
Price: 1034096 HUF
Availability: InStock

1 034 096 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX400R megszakító (C40R42D250) egy kimagasló teljesítményű elektronikus védelmi rendszer, amely kiemelkedő megszakítóképességgel és sokoldalú védelmi funkciókkal rendelkezik. Ez a négy pólusú, 250 A névleges áramerősségű készülék ideális választás elosztóhálózatokban, ahol magas megszakítóképesség és megbízható védelem szükséges.

A C40R42D250 cikkszámú megszakító 200 kA megszakítóképességgel rendelkezik 415 V AC feszültségen, ami a legmagasabb kategóriába sorolja a hasonló eszközök között. A készülék működési feszültsége 690 V AC 50/60 Hz, így széles körű alkalmazásokhoz használható. A megszakító megfelel az EN/IEC 60947-2 szabványnak és szigetelési célokra is alkalmazható. Az elektronikus MicroLogic 2.3 kioldóegység LSoI védelmi funkciókat biztosít (hosszú késleltetésű túlterhelés, rövid késleltetésű rövidzárlat és azonnali rövidzárlat elleni védelem), ami komplex védelmet nyújt a teljes villamos rendszernek.

A ComPacT NSX400R megszakító rendkívül tartós kialakítású, 15000 ciklus mechanikai élettartammal és különböző áramerősségek mellett 3000-12000 elektromos ciklus élettartammal rendelkezik. A kioldóegység számos beállítási lehetőséget kínál: a hosszú késleltetésű védelem (Ir) 70-250 A tartományban 9 különböző beállítással, a rövid késleltetésű rövidzárlat védelem (Isd) 1,5-10 x Ir tartományban szintén 9 beállítással, míg az azonnali rövidzárlat védelem (Ii) 3000 A rögzített értékkel. A készülék rendelkezik 20 perces termikus memóriával is a kioldás előtt és után. A különböző póluselrendezések (4D, 3D+N/2, 3D) rugalmas alkalmazást tesznek lehetővé, és a nulla vezető pozíciója baloldalon található. A megszakító lokális állapotjelzéssel is rendelkezik: villogó zöld LED jelzi a működésre kész állapotot, piros LED a 105%-os túlterhelést, narancssárga LED a 90%-os túlterhelést.

A ComPacT NSX400R rögzített kivitelű, előlapra szerelhető, és mind vízszintes, mind függőleges helyzetben felszerelhető. Az eszköz méretei: 185 mm szélesség, 255 mm magasság, 110 mm mélység. A megszakító környezeti működési hőmérséklete -25°C és +70°C között van, tárolási hőmérséklete -50°C és +85°C között, relatív páratartalom 0-95%. IP40 védettséggel rendelkezik az IEC 60529 szerint és IK07 ütésállósággal az IEC 62262 szerint. A C40R42D250 megszakító 2000 m tengerszint feletti magasságig teljesítménycsökkenés nélkül használható, 2000-5000 m között pedig teljesítménycsökkenéssel. A Schneider Electric C40R42D250 megszakító az ipari és kereskedelmi alkalmazások széles köréhez ideális választás, ahol a megbízhatóság és a fejlett védelmi funkciók elengedhetetlenek.

Schneider Electric ComPacT NSX (2021) - C40R42D250 -Megszakító NSX400R, 200 kA 415 VAC, MicroLogic 2.3 kioldóegység 250 A, 4P4d műszaki adatok

Általános jellemzők

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Eszköz rövid neve: NSX400R

Termék vagy alkatrész típusa: Megszakító

Eszköz alkalmazása: Elosztás

Névleges áramerősség [In]: 250 A 40 °C-on

Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz

Műszaki jellemzők

Pólusok leírása: 4P

Védett pólusok leírása: 4D, 3D + N/2, 3D

Nullavezető pozíciója: Bal

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Szigetelésre alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak

Felhasználási kategória: A kategória

Megszakítási képesség

Megszakítóképesség: 200 kA Icu 220/240 V AC 50/60 Hz szerint IEC 60947-2

Megszakítóképesség: 200 kA Icu 380/415 V AC 50/60 Hz szerint IEC 60947-2

Megszakítóképesség: 200 kA Icu 440 V AC 50/60 Hz szerint IEC 60947-2

Megszakítóképesség: 80 kA Icu 500 V AC 50/60 Hz szerint IEC 60947-2

Megszakítóképesség: 65 kA Icu 525 V AC 50/60 Hz szerint IEC 60947-2

Megszakítóképesség: 45 kA Icu 660/690 V AC 50/60 Hz szerint IEC 60947-2

Megszakítóképesség kód: R 200 kA 415 V AC

Kioldóegység

Kioldóegység neve: MicroLogic 2.3

Kioldóegység technológia: Elektronikus

Kioldóegység védelmi funkciói: LSoI

Kioldóegység névleges áramerősség: 250 A 40 °C-on

Védelmi típus: L: túlterhelés védelem (hosszú késleltetésű), So: rövidzárlat védelem rögzített késleltetéssel, I: pillanatszerű rövidzárlat védelem

Beállítási lehetőségek

Hosszú késleltetésű kioldás beállítás típusa Ir (termikus védelem): Állítható 9 beállítással

Hosszú késleltetésű védelem kioldási tartomány [Ir]: 70...250 A

Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Rögzített

Hosszú késleltetésű késleltetés beállítási tartomány [tr]: 400 s 1,5 x Ir-nél, 16 s 6 x Ir-nél, 11 s 7,2 x Ir-nél

Nullavezető védelmi beállítás: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)

Termikus memória: 20 perc kioldás előtt és után

Rövid késleltetésű védelem kioldás beállítás típusa Isd: Állítható 9 beállítással

Rövid késleltetésű védelem kioldási tartomány [Isd]: 1,5...10 x Ir

Rövid késleltetésű védelem késleltetés beállítás típusa tsd: Rögzített

Pillanatszerű védelem kioldás beállítás típusa Ii: Rögzített

Pillanatszerű védelem kioldási tartomány [Ii]: 3000 A

Fizikai jellemzők

Vezérlés típusa: Kapcsolókar

Megszakító rögzítési módja: Rögzített

Disszipált teljesítmény pólusonként: 19,2 W

Rögzítési alap: Hátlap

Rögzítési pozíció: Vízszintes és függőleges, Hátsó felületen

Felső csatlakozás: Elölről

Alsó csatlakozás: Elölről

Csatlakozási távolság: 45 mm

Szélesség (Sz): 185 mm

Magasság (M): 255 mm

Mélység (M): 110 mm

Tartósság

Mechanikai élettartam: 15000 ciklus

Elektromos élettartam: 12000 ciklus 440 V In/2

Elektromos élettartam: 6000 ciklus 440 V In

Elektromos élettartam: 6000 ciklus 690 V In/2

Elektromos élettartam: 3000 ciklus 690 V In

Jelzések és kommunikáció

Helyi jelzés: Villogó LED (zöld) működésre kész állapot

Helyi jelzés: LED 105 % Ir (piros) túlterhelés esetén

Helyi jelzés: LED 90 % Ir (narancssárga) túlterhelés esetén

Nyílások száma: 6 nyílás

Környezeti jellemzők

Szabványok: EN/IEC 60947-2

Túlfeszültség kategória: III

Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon

Szennyezési fokozat: 3 az IEC 60664-1 szerint

IP védettségi fokozat: IP40 az IEC 60529 szerint

IK védettségi fokozat: IK07 az IEC 62262 szerint

Környezeti működési hőmérséklet: -25...70 °C

Környezeti tárolási hőmérséklet: -50...85 °C

Relatív páratartalom: 0...95 %

Üzemi magasság: 0...2000 m teljesítménycsökkenés nélkül

Üzemi magasság: 2000 m...5000 m teljesítménycsökkenéssel

Elektromos jellemzők

Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz

Névleges lökőfeszültség-állóság [Uimp]: 8 kV

Termék adatok

Szélesség méret

203 mm

Hosszúság méret

292 mm

Magasság méret

152 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481988898

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

690 - 690 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

7,92 kg/db

Cikkszám

3606481988898
