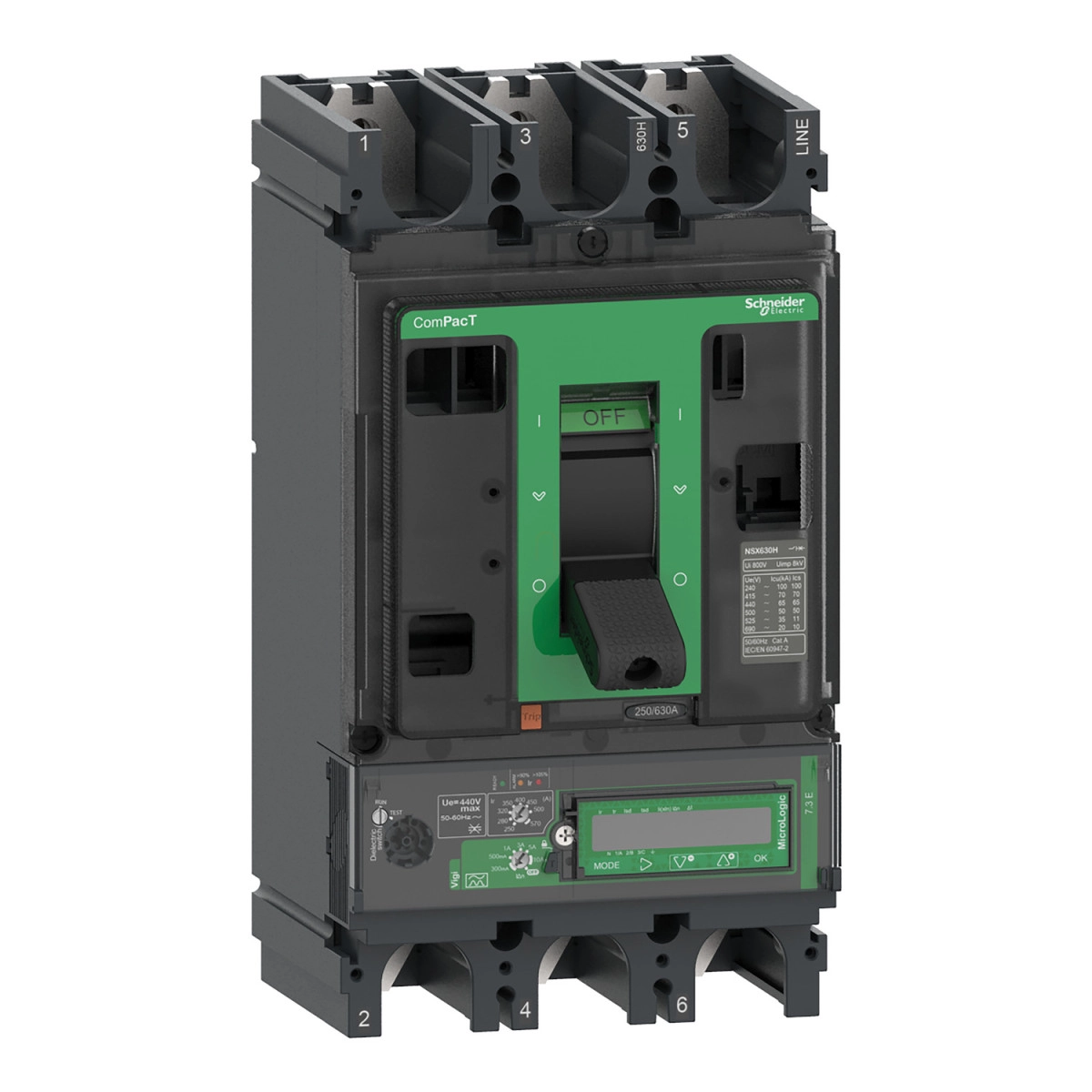

A Schneider Electric ComPacT NSX sorozatú C40N37E400 típusszámú megszakító egy kimagasló műszaki paraméterekkel rendelkező, nagy teljesítményű földzárlati áramkör-megszakító, mely elsősorban ipari elosztóhálózatok védelmére lett tervezve. A termék megbízhatóságát és sokoldalúságát bizonyítja, hogy a nemzetközi IEC 60947-2 szabványnak megfelelően gyártják, így a világon bárhol biztonságosan alkalmazható.
A ComPacT NSX400N típusú megszakító 3 pólusú kivitelben készül, 3D védett pólusokkal. A névleges áramerőssége 400 A 40°C környezeti hőmérsékleten, névleges üzemi feszültsége pedig 440 V AC 50/60 Hz. A termék kiemelkedő szakítóképességgel rendelkezik, amely 50 kA 415 V AC feszültségen - innen származik a típusjelölésben szereplő "50kA/415VAC" jelölés. A megszakító különböző feszültségszinteken eltérő szakítóképességet biztosít: 220/240 V-on 85 kA, 380/415 V-on 50 kA, 440 V-on 42 kA, 500 V-on 30 kA, 525 V-on 22 kA, valamint 660/690 V-on 10 kA szakítóképességgel rendelkezik az IEC 60947-2 szabvány szerint. Az UL 60947-4-1 szabvány alapján 240 V-on 85 kA, 480 V-on 50 kA és 600 V-on 20 kA szakítóképességet biztosít.
A C40N37E400 megszakító egyik legfontosabb jellemzője a beépített MicroLogic Vigi 7.3E típusú elektronikus kioldóegység, amely komplex védelmi funkciókat biztosít: túlterhelésvédelmet (L), rövidzárlat késleltetett védelmet (S), rövidzárlat azonnali védelmet (I), valamint földzárlat védelmet (R). A kioldóegység LCD kijelzővel van felszerelve, amely különböző mérési funkciókat tesz lehetővé, beleértve az energiamérést, valamint időbélyeggel ellátott eseménynaplózást. A termék magas szintű kommunikációs képességekkel rendelkezik, lehetővé téve a valós idejű adatok és események követését, karbantartási jelzések megjelenítését, pillanatnyi és igény szerinti értékek megjelenítését, valamint energiafogyasztás mérését.
A ComPacT NSX400N megszakító hosszú távú védelmi beállítási tartománya (Ir) 160-400 A között állítható, 9 különböző beállítási lehetőséggel. A késleltetési idő (tr) szintén állítható, 15-400 másodperc között 1,5xIr értéknél, 0,5-16 másodperc között 6xIr értéknél, valamint 0,35-11 másodperc között 7,2xIr értéknél. A rövidzárlati védelem beállítási tartománya (Isd) 1,5-10xIr között állítható, míg az azonnali védelem (Ii) 1,5-12xIn között. A földzárlat-védelmi érzékenység (IΔn) 300 mA-től 10 A-ig állítható, Class A földzárlati védelmi osztállyal. A maradékáram-késleltetés (Δt) 0 ms-től 1 s-ig állítható.
A megszakító fizikai méretei: 140 mm szélesség, 255 mm magasság és 110 mm mélység, súlya pedig 6,05 kg. IP40 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint IK07 ütésállósággal az IEC 62262 szabvány alapján. Mechanikai tartóssága 15000 ciklus, elektromos tartóssága pedig a terheléstől függően 3000-12000 ciklus között változik. A megszakító -25...+70 °C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklete -40...+85 °C között van. A relatív páratartalom 0-95% között lehet működés közben. A termék 2000 m tengerszint feletti magasságig korlátozás nélkül, 2000-5000 m között pedig teljesítménycsökkenéssel használható.
Schneider Electric ComPacT NSX (2021) - C40N37E400 -Megszakító NSX400N, 50 kA 415 VAC, MicroLogic 7.3 E Vigi kioldóegység 400 A, 3P3d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX400N
Termék vagy komponens típus: Földzárlati áramköri megszakító
Készülék alkalmazás: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áramerősség [In]: 400 A 40 °C-on
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Izolációra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Szakítóképesség
Szakítóképesség kódja: N 50 kA 415 V AC
Szakítóképesség: 85 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
42 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
30 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
22 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
85 kA Icu 240 V AC 50/60 Hz esetén az UL 60947-4-1 szerint
50 kA Icu 480 V AC 50/60 Hz esetén az UL 60947-4-1 szerint
20 kA Icu 600 V AC 50/60 Hz esetén az UL 60947-4-1 szerint
Kioldóegység
Kioldóegység neve: MicroLogic 7.3 E
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: LSIR
Védelmi típus: L: túlterhelés védelem (hosszú késleltetésű)
S: rövidzárlat elleni védelem (rövid késleltetésű)
I: pillanatműködésű rövidzárlat elleni védelem
R: földzárlat védelem
Kioldóegység névleges értéke: 400 A 40 °C-on
Hosszú késleltetésű védelem
Hosszú késleltetésű meghúzási beállítás típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú késleltetésű védelem meghúzási beállítási tartomány [Ir]: 160...400 A
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Állítható
Hosszú késleltetésű késleltetés beállítási tartomány [tr]: 15...400 s 1,5 x Ir esetén
0,5...16 s 6 x Ir esetén
0,35...11 s 7,2 x Ir esetén
Termikus memória: 20 perc a kioldás előtt és után
Rövid késleltetésű védelem
Rövid késleltetésű védelem meghúzási beállítás típusa Isd: Állítható
Rövid késleltetésű védelem meghúzási beállítási tartomány [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítás típusa tsd: Állítható
Rövid késleltetésű késleltetés beállítási tartomány [tsd]: 0...0,4 s I²t=off
0,1...0,4 s I²t=on
Azonnali védelem
Azonnali védelem meghúzási beállítás típusa Ii: Állítható
Azonnali védelem meghúzási beállítási tartomány [Ii]: 1,5...12 x In
Földzárlat védelem
Földzárlat védelem: Integrált
Földzárlat védelem osztálya: A osztály
Földzárlat védelem érzékenység beállítás típusa IΔn: Állítható
Földzárlat védelem érzékenység beállítási tartomány [IΔn]: 300 mA
500 mA
1 A
3 A
5 A
10 A
Működési mód: KI a IΔn forgókapcsoló használatával
Földzárlat védelem időkésleltetés beállítás típusa Δt: Állítható
Maradékáram földzárlati időkésleltetés beállítás [Δt]: 0 ms
60 ms
150 ms
500 ms
1 s
Kijelzés és kommunikáció
Helyi jelzés: Villogó LED (zöld) üzemkész állapotjelzésre
LED 105 % Ir (piros) túlterhelés jelzésére
LED 90 % Ir (narancs) túlterhelés jelzésére
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Időbélyeggel ellátott előzmények és eseménytáblázatok
Karbantartási jelzők
Pillanatnyi és igény szerinti értékek
Maximum/minimum értékek
Védelmi és riasztási beállítások
Energiaminőség
Energiafogyasztás mérés
Áramerősség és teljesítmény igény
Fizikai jellemzők
Szélesség (Sz): 140 mm
Magasság (M): 255 mm
Mélység (Mé): 110 mm
Nettó súly: 6,05 kg
Telepítés
Szerelési hordozó: Hátlap
Szerelési pozíció: Vízszintes és függőleges
Hátlapra fektetve
Felső csatlakozás: Előlap
Alsó csatlakozás: Előlap
Csatlakozási távolság: 45 mm
Megszakító felszerelési mód: Fix
Foglalatok száma: 6 foglalat
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: IV
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezési fokozat: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak
IK védettségi fokozat: IK07, megfelel az IEC 62262 szabványnak
Működési környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…85 °C
Relatív páratartalom: 0…95 %
Üzemeltetési magasság: 0...2000 m teljesítménycsökkentés nélkül
2000 m...5000 m teljesítménycsökkentéssel
