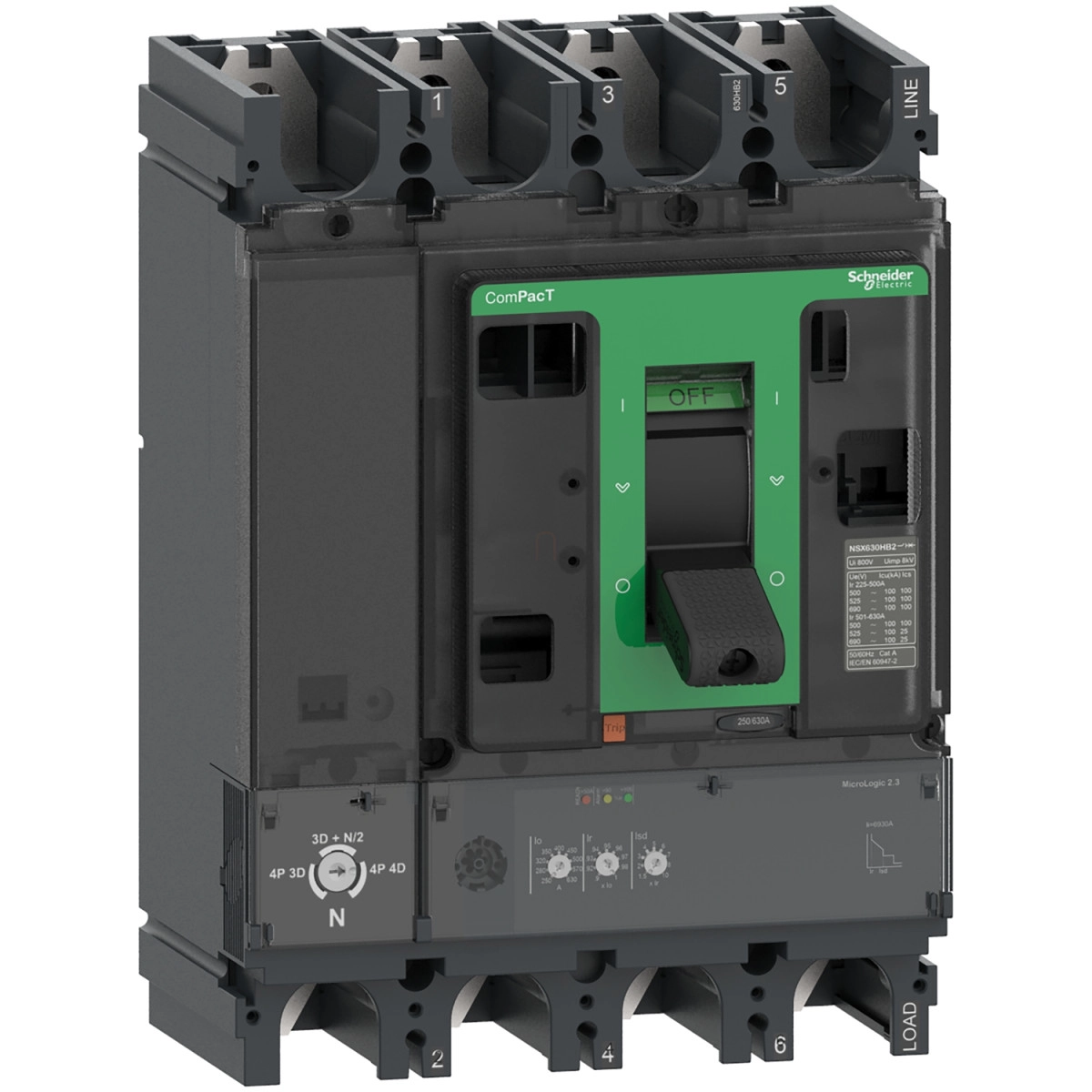

Schneider Electric ComPacT NSX (2021) - C40H42D400 - Megszakító NSX400H, 70 kA 415 VAC, MicroLogic 2.3 kioldóegység 400 A, 4P4d

Szélesség méret: 200 mm

Hosszúság méret: 290 mm

Magasság méret: 150 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C40H42D400 - Megszakító NSX400H, 70 kA 415 VAC, MicroLogic 2.3 kioldóegység 400 A, 4P4d

Name: Schneider Electric ComPacT NSX (2021) - C40H42D400 - Megszakító NSX400H, 70 kA 415 VAC, MicroLogic 2.3 kioldóegység 400 A, 4P4d
Brand: Schneider Electric
SKU: 3606482002852
Price: 857253 HUF
Availability: InStock

857 253 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX400H egy nagy teljesítményű, négy pólusú megszakító, amely kimagasló védelmi funkciókat kínál ipari és kereskedelmi elektromos rendszerekhez. Ez a C40H42D400 cikkszámú megszakító 70 kA megszakítási kapacitással rendelkezik 415 VAC feszültségen, ami kiváló megoldássá teszi magas zárlati áramú alkalmazásokhoz.

A ComPacT NSX400H megszakító MicroLogic 2.3 elektronikus kioldóegységgel van felszerelve, amely 400 A névleges áramerősséggel működik 40 °C környezeti hőmérsékleten. A kioldóegység LSoI védelmi funkciókkal rendelkezik, amelyek magukban foglalják a hosszú késleltetésű túlterhelés elleni védelmet (L), a rövid késleltetésű zárlat elleni védelmet (So) és a pillanatnyi zárlat elleni védelmet (I). A túlterhelés elleni védelem (Ir) 160-400 A között állítható 9 különböző beállítással, míg a rövid késleltetésű zárlat elleni védelem (Isd) 1,5-10 x Ir között állítható, szintén 9 különböző beállítással. A pillanatnyi zárlat elleni védelem (Ii) fix értéke 4800 A.

A C40H42D400 megszakító 690 V AC névleges üzemi feszültséggel rendelkezik 50/60 Hz frekvencián, és megfelel az EN/IEC 60947-2 szabványnak. A készülék alkalmas leválasztásra is ugyanezen szabvány szerint. A megszakító kimagasló megszakítóképességgel rendelkezik különböző feszültségszinteken: 100 kA 220/240 V AC-nél, 70 kA 380/415 V AC-nél, 65 kA 440 V AC-nél, 50 kA 500 V AC-nél, 35 kA 525 V AC-nél, és 20 kA 660/690 V AC-nél, az IEC 60947-2 szabványnak megfelelően. Ugyancsak rendelkezik UL minősítéssel is: 85 kA 240 V AC-nél, 65 kA 480 V AC-nél és 20 kA 600 V AC-nél a UL 60947-4-1 szabványnak megfelelően.

A műszaki paraméterek között fontos megemlíteni a 800 V AC névleges szigetelési feszültséget és a 8 kV névleges lökőfeszültség-állóságot. A megszakító mechanikai élettartama 15000 ciklus, míg elektromos élettartama különböző terhelési feltételek mellett 3000-12000 ciklus között változik. A pólusonkénti teljesítményveszteség 19,2 W. A helyi jelzőrendszer egy villogó zöld LED-del jelzi az üzemkész állapotot, valamint piros LED jelzi a 105%-os túlterhelést és narancssárga LED a 90%-os túlterhelést. A készülék IP40 védettségi fokozattal rendelkezik az IEC 60529 szerint, és IK07 ütésállósággal az IEC 62262 szerint. Működési hőmérséklettartománya -25 és +70 °C között van, és akár 2000 m tengerszint feletti magasságig használható teljesítménycsökkenés nélkül. Méretei: 185 mm széles, 255 mm magas és 110 mm mély, nettó tömege 7,9 kg.

Schneider Electric ComPacT NSX (2021) - C40H42D400 - Megszakító NSX400H, 70 kA 415 VAC, MicroLogic 2.3 kioldóegység 400 A, 4P4d műszaki adatok

Fő jellemzők

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Eszköz rövid neve: NSX400H

Termék vagy komponens típusa: Megszakító

Eszköz alkalmazása: Elosztás

Pólusok leírása: 4P

Védett pólusok leírása: 4D, 3D + N/2, 3D

Névleges áram: 400 A 40 °C-on

Névleges üzemi feszültség: 690 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak

Felhasználási kategória: A kategória

Megszakítási kapacitások

100 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint

70 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint

65 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint

50 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint

35 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint

20 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint

85 kA Icu 240 V AC 50/60 Hz a UL 60947-4-1 szerint

65 kA Icu 480 V AC 50/60 Hz a UL 60947-4-1 szerint

20 kA Icu 600 V AC 50/60 Hz a UL 60947-4-1 szerint

Megszakítási kapacitás kód: H 70 kA 415 V AC

Kioldóegység

Kioldóegység neve: MicroLogic 2.3

Kioldóegység technológiája: Elektronikus

Kioldóegység védelmi funkciói: LSoI

Vezérlés típusa: Kapcsolókar

Megszakító rögzítési módja: Fix

Kiegészítő adatok

Névleges szigetelési feszültség: 800 V AC 50/60 Hz

Névleges lökőfeszültség-állóság: 8 kV

Mechanikai élettartam: 15000 ciklus

Elektromos élettartam: 12000 ciklus 440 V In/2 esetén, 6000 ciklus 440 V In esetén, 6000 ciklus 690 V In/2 esetén, 3000 ciklus 690 V In esetén

Pólusonkénti teljesítményveszteség: 19,2 W

Rögzítési alap: Hátlap

Rögzítési pozíció: Vízszintes és függőleges, Lapos a hátsó oldalon

Felső csatlakozás: Elülső

Alsó csatlakozás: Elülső

Csatlakozási osztás: 45 mm

Védelmi beállítások

Védelem típusa: L: túlterhelés elleni védelem (hosszú késleltetésű), So: rövid késleltetésű zárlat elleni védelem fix késleltetéssel, I: pillanatnyi zárlat elleni védelem

Kioldóegység névleges árama: 400 A 40 °C-on

Hosszú késleltetésű kioldás beállítás típusa Ir (hővédelem): Állítható 9 beállítással

Hosszú késleltetésű védelem kioldás beállítási tartománya: 160...400 A

Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Fix

Hosszú késleltetés beállítási tartománya: 400 s 1,5 x Ir esetén, 16 s 6 x Ir esetén, 11 s 7,2 x Ir esetén

Nullavezeték védelmi beállítása: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)

Termikus memória: 20 perc kioldás előtt és után

Rövid késleltetésű védelem kioldás beállítás típusa Isd: Állítható 9 beállítással

Rövid késleltetésű védelem kioldás beállítási tartománya: 1,5...10 x Ir

Rövid késleltetésű védelem késleltetés beállítás típusa tsd: Fix

Pillanatnyi védelem kioldás beállítás típusa Ii: Fix

Pillanatnyi védelem kioldás beállítási tartománya: 4800 A

Fizikai jellemzők és környezeti feltételek

Helyi jelzés: Villogó LED (zöld) - üzemkész állapothoz, LED 105 % Ir (piros) - túlterheléshez, LED 90 % Ir (narancssárga) - túlterheléshez

Szélesség: 185 mm

Magasság: 255 mm

Mélység: 110 mm

Környezeti működési hőmérséklet: -25...70 °C

IP védettségi fokozat: IP40 az IEC 60529 szerint

IK ütésállósági fokozat: IK07 az IEC 62262 szerint

Üzemi tengerszint feletti magasság: 0...2000 m teljesítménycsökkentés nélkül, 2000...5000 m teljesítménycsökkentéssel

Relatív páratartalom: 0...95 %

Termék adatok

Szélesség méret

200 mm

Hosszúság méret

290 mm

Magasság méret

150 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606482002852

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

690 - 690 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

7,403 kg/db

Cikkszám

3606482002852
