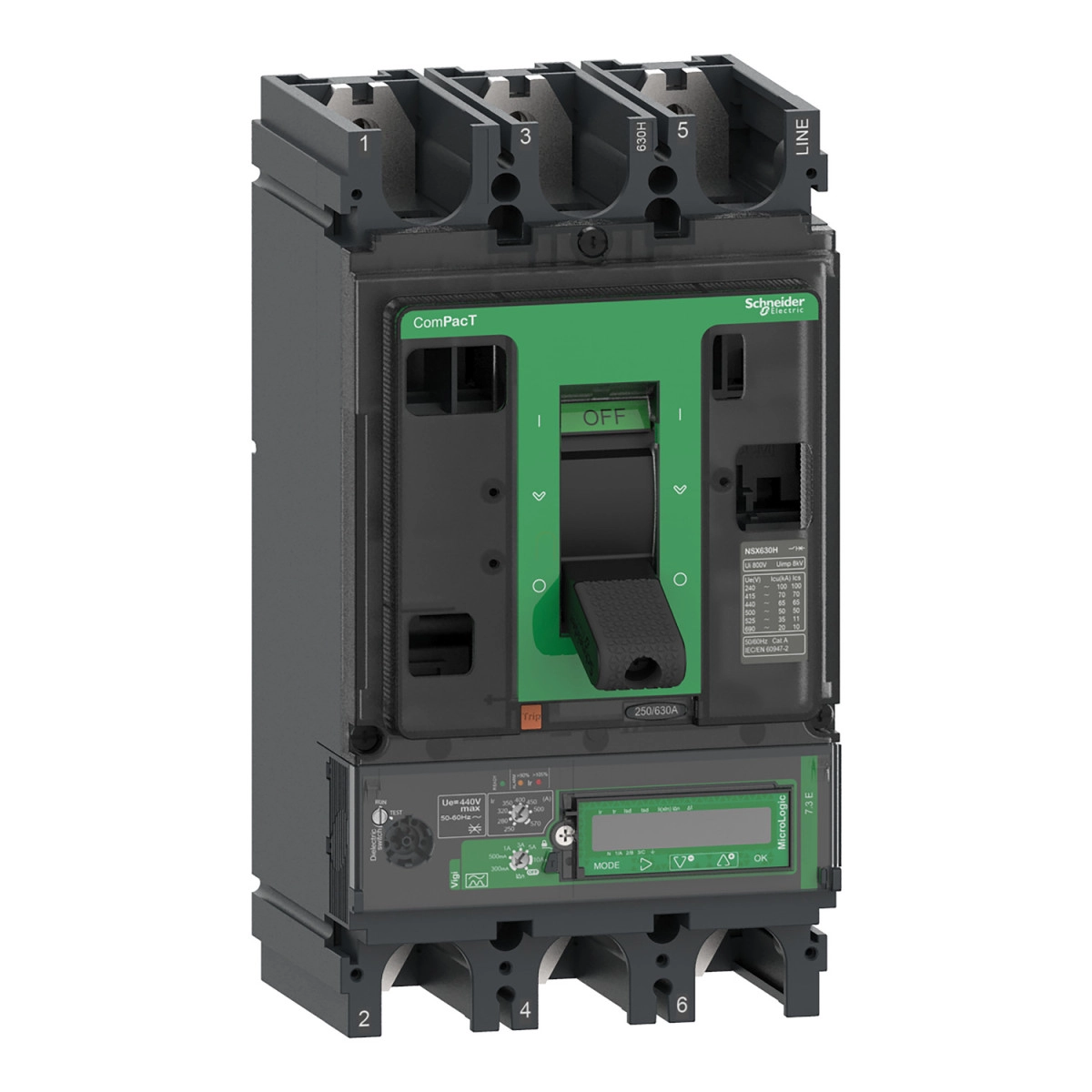

Schneider Electric ComPacT NSX (2021) - C40H37E400 - Megszakító NSX400H, 70 kA 415 VAC, MicroLogic 7.3 E Vigi kioldóegység 400 A, 3P3d

Szélesség méret: 255 mm

Hosszúság méret: 140 mm

Magasság méret: 168 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C40H37E400 - Megszakító NSX400H, 70 kA 415 VAC, MicroLogic 7.3 E Vigi kioldóegység 400 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C40H37E400 - Megszakító NSX400H, 70 kA 415 VAC, MicroLogic 7.3 E Vigi kioldóegység 400 A, 3P3d
Brand: Schneider Electric
SKU: 3606481994721
Price: 1284663 HUF
Availability: InStock

1 284 663 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX400H egy kimagasló teljesítményű földzárlati megszakító, amely különösen alkalmas ipari és kereskedelmi elosztórendszerekhez. Ez a 400 amperes készülék tökéletes választás olyan létesítményekhez, ahol a megbízható áramvédelem és a fejlett monitorozási funkciók egyaránt fontosak.

A ComPacT NSX400H a Schneider Electric ComPacT NSX termékcsalád része, és a C40H37E400 cikkszámmal azonosítható. A készülék H osztályú megszakítási kapacitással rendelkezik, amely 70 kA 415 VAC feszültségen, így kiválóan alkalmas olyan környezetekbe, ahol magas rövidzárlati áramokra lehet számítani. A 3 pólusú kialakítás 3D védelemmel kombinálva biztosítja az optimális áramkörvédelmet. A megszakító 440 V AC 50/60 Hz névleges üzemi feszültségen működik, és változatos feszültségtartományokban nyújt megbízható teljesítményt. Figyelemre méltó, hogy akár 100 kA megszakítási kapacitással rendelkezik 220/240 V AC hálózatokban, míg 660/690 V AC esetén is 20 kA-t biztosít.

A NSX400H igazi különlegességét a beépített MicroLogic 7.3 E elektronikus kioldóegység adja, amely integrált földzárlatvédelemmel rendelkezik. Ez a kioldóegység LSIR védelmi funkciókat biztosít: hosszú késleltetésű túlterhelésvédelem (L), rövid késleltetésű rövidzárlat-védelem (S), pillanatnyi rövidzárlat-védelem (I), valamint földzárlatvédelem (R). Az Ir hosszú késleltetésű védelmi tartomány 160-400 A között állítható, 9 különböző beállítással. A túlterhelésvédelem késleltetése (tr) széles tartományban, 15-400 másodperc között állítható 1,5×Ir áramnál. A rövid késleltetésű védelmi kioldóáram (Isd) 1,5-10×Ir között, míg a pillanatnyi védelmi kioldóáram (Ii) 1,5-12×In között állítható. A beépített földzárlatvédelem érzékenysége (IΔn) 300 mA-től 10 A-ig hat különböző értékre állítható, A osztályú védelemmel és állítható időkésleltetéssel.

A megszakító fejlett diagnosztikai és kommunikációs képességekkel rendelkezik, LCD kijelzővel és többféle LED-es állapotjelzéssel. Energiamérési funkcióval is fel van szerelve, amely időbélyegzett előzményeket, eseménytáblákat és egyéb hasznos adatokat biztosít, mint például karbantartási jelzők, pillanatnyi és igény szerinti értékek, max/min értékek, védelmi és riasztási beállítások, energiaminőség és energiamérés, valamint áram- és teljesítményigény. A ComPacT NSX400H mechanikai élettartama 15000 ciklus, elektromos élettartama pedig 12000 ciklus 440 V In/2 terhelésnél, ami hosszú távú, megbízható működést garantál. Fizikai méretei kompaktak: 140 mm szélesség, 255 mm magasság és 110 mm mélység, 6,05 kg nettó tömeggel. A készülék -25°C és 70°C közötti üzemi hőmérséklet-tartományban használható, és IP40 védettséggel rendelkezik az IEC 60529 szabvány szerint.

Schneider Electric ComPacT NSX (2021) - C40H37E400 - Megszakító NSX400H, 70 kA 415 VAC, MicroLogic 7.3 E Vigi kioldóegység 400 A, 3P3d műszaki adatok

Főbb tulajdonságok

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Készülék rövid neve: NSX400H

Termék vagy alkatrész típusa: Földzárlati megszakító

Készülék alkalmazása: Elosztás

Pólusok leírása: 3P

Védett pólusok leírása: 3D

Villamos jellemzők

Névleges áram: 400 A 40 °C-on

Névleges üzemi feszültség: 440 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2-nek

Használati kategória: A kategória

Megszakítási kapacitás

100 kA Icu 220/240 V AC 50/60 Hz esetén, megfelel az IEC 60947-2-nek

70 kA Icu 380/415 V AC 50/60 Hz esetén, megfelel az IEC 60947-2-nek

65 kA Icu 440 V AC 50/60 Hz esetén, megfelel az IEC 60947-2-nek

50 kA Icu 500 V AC 50/60 Hz esetén, megfelel az IEC 60947-2-nek

35 kA Icu 525 V AC 50/60 Hz esetén, megfelel az IEC 60947-2-nek

20 kA Icu 660/690 V AC 50/60 Hz esetén, megfelel az IEC 60947-2-nek

85 kA Icu 240 V AC 50/60 Hz esetén, megfelel az UL 60947-4-1-nek

65 kA Icu 480 V AC 50/60 Hz esetén, megfelel az UL 60947-4-1-nek

20 kA Icu 600 V AC 50/60 Hz esetén, megfelel az UL 60947-4-1-nek

Kioldóegység

Kioldóegység neve: MicroLogic 7.3 E

Kioldóegység technológiája: Elektronikus

Kioldóegység védelmi funkciói: LSIR

Védelmi típusok: L: túlterhelés védelem (hosszú késleltetésű), S: rövid késleltetésű rövidzárlat védelem, I: pillanatnyi rövidzárlat védelem, R: földzárlat védelem

Kioldóegység névleges árama: 400 A 40 °C-on

Védelmi beállítások

Hosszú késleltetésű kioldási áram beállítási típusa Ir (termikus védelem): 9 beállítás, állítható

Hosszú késleltetésű védelem kioldási áramtartománya: 160...400 A

Hosszú késleltetésű védelem késleltetési idejének beállítási típusa tr: Állítható

Hosszú késleltetésű késleltetési idő beállítási tartomány: 15...400 s 1,5 x Ir esetén, 0,5...16 s 6 x Ir esetén, 0,35...11 s 7,2 x Ir esetén

Termikus memória: 20 perc kioldás előtt és után

Rövid késleltetésű védelem kioldási áramának beállítási típusa Isd: Állítható

Rövid késleltetésű védelem kioldási áramtartománya: 1,5...10 x Ir

Rövid késleltetésű védelem késleltetési idejének beállítási típusa tsd: Állítható

Rövid késleltetésű késleltetési idő beállítási tartomány: 0...0,4 s I²t=ki, 0,1...0,4 s I²t=be

Pillanatnyi védelem kioldási áramának beállítási típusa Ii: Állítható

Pillanatnyi védelem kioldási áramtartománya: 1,5...12 x In

Földzárlat védelem

Földzárlat védelem: Integrált

Földzárlat védelem osztálya: A osztály

Földzárlat védelem érzékenységének beállítási típusa IΔn: Állítható

Földzárlat védelem érzékenységi beállítási tartománya: 300 mA, 500 mA, 1 A, 3 A, 5 A, 10 A

Működési mód: KI az IΔn forgókapcsoló használatával

Földzárlat védelem késleltetési idejének beállítási típusa Δt: Állítható

Maradék földzárlat késleltetési idejének beállítása: 0 ms, 60 ms, 150 ms, 500 ms, 1 s

Kijelzés és kommunikáció

Helyi jelzés: Villogó LED (zöld) az üzemkész állapothoz, LED 105% Ir (piros) a túlterheléshez, LED 90% Ir (narancs) a túlterheléshez

Kijelző típusa: LCD kijelző

Mérés típusa: Energiamérő

Adatkommunikáció: Időbélyegzett előzmények és eseménytáblák, Karbantartási jelzők, Pillanatnyi és igény szerinti értékek, Max/Min értékek, Védelmi és riasztási beállítások, Energiaminőség, Energiamérés, Áram- és teljesítményigény

Mechanikai jellemzők

Vezérlés típusa: Kapcsoló

Megszakító rögzítési módja: Fix

Mechanikai élettartam: 15000 ciklus

Elektromos élettartam: 12000 ciklus 440 V In/2, 6000 ciklus 440 V In, 6000 ciklus 690 V In/2, 3000 ciklus 690 V In

Teljesítmény-disszipáció pólusonként: 25,6 W N, 25,6 W L1 és L3, 22,4 W L2

Szerelési támasz: Hátlap

Szerelési helyzet: Vízszintes és függőleges, Hátlapra szerelve

Felső csatlakozás: Elülső

Alsó csatlakozás: Elülső

Csatlakozási osztás: 45 mm

Fizikai jellemzők

Szélesség (Sz): 140 mm

Magasság (M): 255 mm

Mélység (M): 110 mm

Nettó tömeg: 6,05 kg

Környezeti feltételek

Szabványok: EN/IEC 60947-2

Túlfeszültség kategória: IV

Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon

Szennyezettségi fok: 3, megfelel az IEC 60664-1-nek

IP védettségi fokozat: IP40, megfelel az IEC 60529-nek

IK ütésállósági fokozat: IK07, megfelel az IEC 62262-nek

Működési környezeti hőmérséklet: -25...70 °C

Tárolási környezeti hőmérséklet: -40...85 °C

Relatív páratartalom: 0...95%

Üzemi magasság: 0...2000 m derátolás nélkül, 2000 m...5000 m derátolással

Termék adatok

Szélesség méret

255 mm

Hosszúság méret

140 mm

Magasság méret

168 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481994721

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

440 - 440 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

7,5 kg/db

Cikkszám

3606481994721
