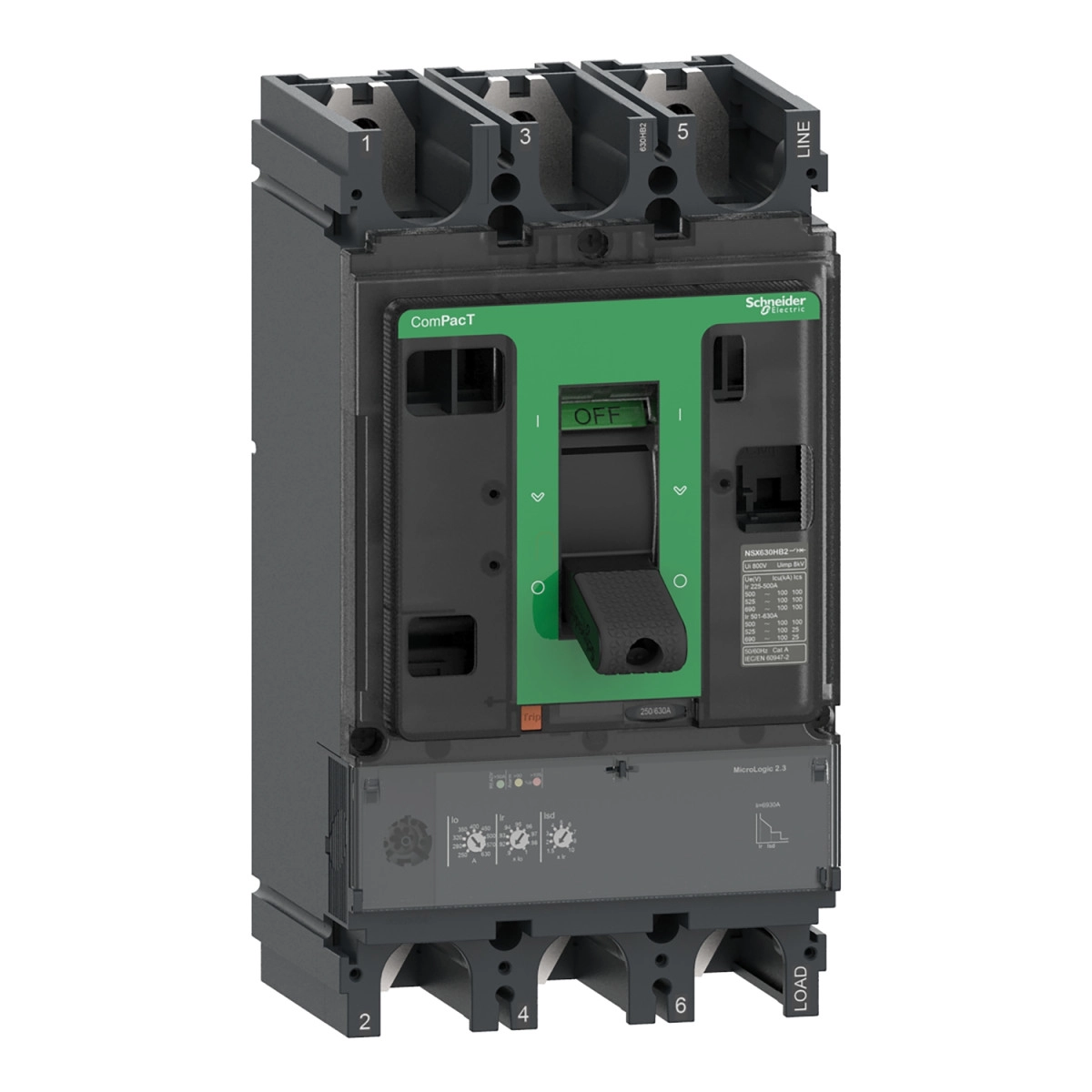

Schneider Electric ComPacT NSX (2021) - C40H32D250 - Megszakító NSX400H, 70 kA 415 VAC, MicroLogic 2.3 kioldóegység 250 A, 3P3d

Szélesség méret: 175 mm

Hosszúság méret: 310 mm

Magasság méret: 289 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C40H32D250 - Megszakító NSX400H, 70 kA 415 VAC, MicroLogic 2.3 kioldóegység 250 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C40H32D250 - Megszakító NSX400H, 70 kA 415 VAC, MicroLogic 2.3 kioldóegység 250 A, 3P3d
Brand: Schneider Electric
SKU: 3606482002777
Price: 623425 HUF
Availability: InStock

623 425 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX sorozatú C40H32D250 típusú megszakító egy rendkívül megbízható és sokoldalú áramvédelmi berendezés, amely elsősorban az ipari és kereskedelmi létesítmények elosztóhálózatainak védelmére szolgál. A NSX400H típusú 3 pólusú megszakító 250 A névleges áramerősséggel és kiemelkedő, 70 kA-es megszakítóképességgel rendelkezik 415 VAC feszültségen.

A készülék lelke a MicroLogic 2.3 elektronikus kioldóegység, amely intelligens védelmi funkciókat biztosít. Az LSoI védelem magában foglalja a hosszú késleltetésű túlterhelésvédelmet (L), a rövid késleltetésű zárlati védelmet (So), valamint az azonnali zárlati védelmet (I). Ez a komplex védelmi rendszer biztosítja, hogy a berendezés minden lehetséges túláram és zárlati eseménynél megfelelően reagáljon, miközben fenntartja a szelektivitást a védelmi láncban. A túlterhelésvédelmi beállítási tartomány (Ir) 70-250 A között 9 fokozatban állítható, míg a rövid késleltetésű zárlati védelem (Isd) 1,5-10-szeres Ir értékre állítható be szintén 9 fokozatban. Az azonnali zárlati védelem (Ii) fix 3000 A értéken van beállítva.

A ComPacT NSX400H kiemelkedő teljesítményt nyújt különböző hálózati feltételek mellett. A megszakítóképesség (Icu) különböző feszültségszinteken: 100 kA 220/240 V AC, 70 kA 380/415 V AC, 65 kA 440 V AC, 50 kA 500 V AC, 35 kA 525 V AC és 20 kA 660/690 V AC esetén, az IEC 60947-2 szabványnak megfelelően. A készülék továbbá UL 60947-4-1 szerint is minősített 85 kA-es megszakítóképességgel 240 V AC, 65 kA 480 V AC és 20 kA 600 V AC feszültségen. A terhelésszakaszolási alkalmasság (Ics) a legtöbb feszültségszinten megegyezik a megszakítóképességgel (Icu), ami kiemelkedő teljesítményt jelez.

A megszakító 800 V AC szigetelési feszültséggel és 8 kV impulzus-állószilárdsággal rendelkezik. Az üzemi hőmérséklet-tartomány -25°C és +70°C között van, ami széles alkalmazási lehetőséget biztosít különböző környezetekben. A készülék IP40-es védettséggel rendelkezik az IEC 60529 szerint, valamint IK07 ütésállósággal az IEC 62262 szabványnak megfelelően.

A C40H32D250 megszakító mechanikai élettartama 15 000 kapcsolási ciklus, míg elektromos élettartama terheléstől függően 3 000 - 12 000 ciklus között változik. A fix rögzítésű készülék vízszintes vagy függőleges helyzetben szerelhető, elülső oldali csatlakozásokkal. Különleges jellemzője a helyi állapotjelzés, amely villogó zöld LED-del jelzi az üzemkész állapotot, valamint piros és narancssárga LED-ekkel a túlterhelést (105% Ir, illetve 90% Ir értékeknél). A megszakító fizikai méretei: 140 mm szélesség, 255 mm magasság és 110 mm mélység.

Schneider Electric ComPacT NSX (2021) - C40H32D250 - Megszakító NSX400H, 70 kA 415 VAC, MicroLogic 2.3 kioldóegység 250 A, 3P3d műszaki adatok

Főbb jellemzők

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Készülék rövid neve: NSX400H

Termék vagy komponens típus: Megszakító

Készülék alkalmazása: Elosztás

Pólusok leírása: 3P

Védett pólusok leírása: 3D

Elektromos jellemzők

Névleges áramerősség [In]: 250 A 40 °C-on

Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Szigetelésre alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak

Felhasználási kategória: A kategória

Megszakítóképesség: H 70 kA 415 V AC

100 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint

70 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint

65 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint

50 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint

35 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint

20 kA Icu 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint

Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz

Névleges impulzus állószilárdság [Uimp]: 8 kV

Kioldóegység

Kioldóegység neve: MicroLogic 2.3

Kioldóegység technológiája: Elektronikus

Kioldóegység védelmi funkciók: LSoI

Kioldóegység besorolás: 250 A 40 °C-on

Hosszú késleltetésű kioldó beállítási típusa Ir (termikus védelem): 9 fokozatban állítható

Hosszú késleltetésű védelem kioldási beállítási tartomány [Ir]: 70...250 A

Hosszú késleltetésű védelem késleltetés beállítási típusa tr: Fix

Hosszú késleltetésű késleltetés beállítási tartomány [tr]: 400 s 1,5 x Ir esetén, 16 s 6 x Ir esetén, 11 s 7,2 x Ir esetén

Termikus memória: 20 perc kioldás előtt és után

Rövid késleltetésű védelem kioldási beállítási típusa Isd: 9 fokozatban állítható

Rövid késleltetésű védelem kioldási beállítási tartomány [Isd]: 1,5...10 x Ir

Rövid késleltetésű védelem késleltetés beállítási típusa tsd: Fix

Azonnali védelem kioldási beállítási típusa Ii: Fix

Azonnali védelem kioldási beállítási tartomány [Ii]: 3000 A

Műszaki adatok

Mechanikai élettartam: 15000 ciklus

Elektromos élettartam: 12000 ciklus 440 V In/2 esetén, 6000 ciklus 440 V In esetén, 6000 ciklus 690 V In/2 esetén, 3000 ciklus 690 V In esetén

Teljesítmény disszipáció pólusonként: 19,2 W

Szerelési támasz: Alaplemez

Szerelési helyzet: Vízszintes és függőleges, Laposan a háton

Felső csatlakozás: Elülső

Alsó csatlakozás: Elülső

Csatlakozási távolság: 45 mm

Védelem típusa: L: túlterhelés védelem (hosszú késleltetés), So: rövid késleltetésű zárlati védelem fix késleltetéssel, I: azonnali zárlati védelem

Helyi jelzés: Villogó LED (zöld) üzemkész állapotra, LED 105% Ir (piros) túlterhelésre, LED 90% Ir (narancssárga) túlterhelésre

Nyílások száma: 6

Szélesség (Sz): 140 mm

Magasság (M): 255 mm

Mélység (Mé): 110 mm

Környezeti jellemzők

Szabványok: EN/IEC 60947-2

Túlfeszültségi kategória: III

Elektromos áramütés elleni védelmi osztály: II. osztály az előlapon

Szennyezettségi fok: 3, megfelel az IEC 60664-1 szabványnak

IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak

IK ütésállósági fokozat: IK07, megfelel az IEC 62262 szabványnak

Környezeti levegő hőmérséklet üzemelés közben: -25...70 °C

Környezeti levegő hőmérséklet tároláskor: -50...85 °C

Relatív páratartalom: 0...95 %

Üzemi magasság: 0...2000 m névleges terhelhetőség csökkenés nélkül, 2000 m...5000 m névleges terhelhetőség csökkenéssel

Termék adatok

Szélesség méret

175 mm

Hosszúság méret

310 mm

Magasság méret

289 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606482002777

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

690 - 690 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

5,641 kg/db

Cikkszám

3606482002777
