A Schneider Electric ComPacT NSX400F egy korszerű, nagy teljesítményű megszakító, amely hatékony védelmet biztosít elosztóhálózatokban. A C40F42D250 cikkszámú, 4 pólusú kialakítású berendezés 250 A névleges áramerősséggel rendelkezik, és különösen alkalmas ipari létesítmények, kereskedelmi épületek és középületek elosztórendszereinek védelmére.
A megszakító szíve a MicroLogic 2.3 elektronikus kioldóegység, amely fejlett védelmi funkciókat kínál. A készülék LSoI védelmi rendszere tartalmazza a hosszú késleltetésű túlterhelés védelmet (L), a rögzített késleltetésű rövidzárlat elleni védelmet (So), valamint az azonnali rövidzárlat elleni védelmet (I). A túlterhelésvédelem 70-250 A tartományban állítható 9 különböző beállítással, a rövidzárlat védelem pedig 1,5-10-szeres Ir tartományban állítható. Az azonnali rövidzárlat elleni védelem 3000 A fix értékre van beállítva. A termikus memória funkció 20 percig megőrzi a működési adatokat a kioldás előtt és után, ezáltal növelve a rendszer megbízhatóságát és biztonságát.
A ComPacT NSX400F kiemelkedő szakítóképességgel rendelkezik: 380/415 V AC hálózaton 36 kA, 220/240 V AC esetén 40 kA, 440 V AC-nál 30 kA, 500 V AC-nál 25 kA, 525 V AC-nál 20 kA, míg 660/690 V AC feszültségnél 10 kA Icu értékkel bír az IEC 60947-2 szabvány szerint. Szigetelési feszültsége (Ui) 800 V AC, impulzus-állósága (Uimp) pedig 8 kV, ami magas fokú védelmet biztosít túlfeszültség esetén. A megszakító 50/60 Hz-es hálózati frekvencián működtethető, névleges üzemi feszültsége (Ue) 690 V AC.
A C40F42D250 mechanikai élettartama 15000 ciklus, míg elektromos élettartama 12000 ciklus 440 V In/2 terhelésnél, 6000 ciklus 440 V In terhelésnél, 6000 ciklus 690 V In/2 terhelésnél, illetve 3000 ciklus 690 V In terhelésnél. A pólusonkénti teljesítményveszteség 19,2 W. Az IP40-es védettségű előlap megfelelő védelmet nyújt a por és idegen tárgyak ellen, valamint IK07 fokozatú ütésállósággal rendelkezik. A megszakító -25°C és +70°C közötti hőmérsékleten üzemeltethető, tárolási hőmérséklet-tartománya pedig -50°C és +85°C között van.
A Schneider Electric ComPacT NSX400F megszakító kompakt méretű, szélessége 185 mm, magassága 255 mm, mélysége 110 mm. Felszerelése hátlapra történhet, vízszintes vagy függőleges helyzetben. A csatlakozások elöl találhatók, a csatlakozási távolság 45 mm. A megszakító állapotát a készüléken található LED-ek jelzik: a zöld villogó LED az üzemkész állapotot, a piros LED a 105%-os túlterhelést, a narancssárga LED pedig a 90%-os túlterhelést mutatja. A C40F42D250 kielégíti az EN/IEC 60947-2 szabvány követelményeit, és a túlfeszültség elleni védelem III-as kategóriájába tartozik. Áramszünet esetén Class II védelmet biztosít az előlapon.

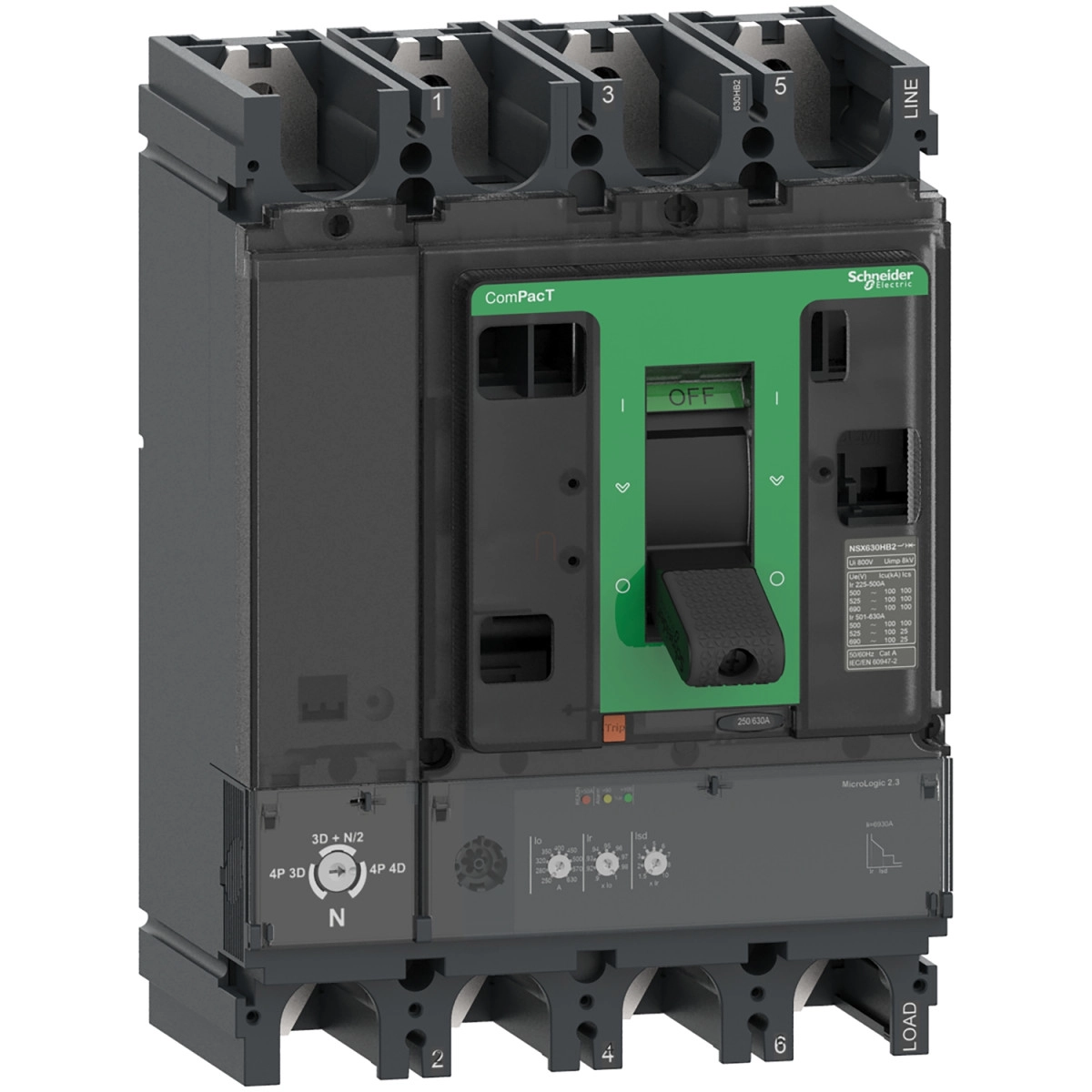

Schneider Electric ComPacT NSX (2021) - C40F42D250 - Megszakító NSX400F, 36 kA 415 VAC, MicroLogic 2.3 kioldóegység 250 A, 4P4d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX400F
Termék vagy komponens típusa: Megszakító
Eszköz alkalmazás: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D / 3D + N/2 / 3D
Semleges pozíció: Bal
Névleges áram [In]: 250 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Szakítóképesség
40 kA Icu 220/240 V AC 50/60 Hz-en az IEC 60947-2 szerint
36 kA Icu 380/415 V AC 50/60 Hz-en az IEC 60947-2 szerint
30 kA Icu 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
25 kA Icu 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
20 kA Icu 525 V AC 50/60 Hz-en az IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz-en az IEC 60947-2 szerint
85 kA Icu 240 V AC 50/60 Hz-en az UL 60947-4-1 szerint
35 kA Icu 480 V AC 50/60 Hz-en az UL 60947-4-1 szerint
20 kA Icu 600 V AC 50/60 Hz-en az UL 60947-4-1 szerint
Szakítóképesség kód: F 36 kA 415 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 2.3
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSoI
Védelem típusa:
L: túlterhelés védelem (hosszú késleltetésű)
So: rövidzárlat elleni védelem rögzített késleltetéssel
I: azonnali rövidzárlat elleni védelem
Kioldóegység névleges áram: 250 A 40 °C-on
Hosszú késleltetésű kioldó beállítás típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú késleltetésű védelem kioldási beállítási tartomány [Ir]: 70...250 A
Hosszú késleltetésű védelem késleltetés beállítási típus tr: Rögzített
Hosszú késleltetésű késleltetés beállítási tartomány [tr]: 400 s 1,5 × Ir esetén / 16 s 6 × Ir esetén / 11 s 7,2 × Ir esetén
Semleges védelem beállítás: 0,5 × Ir (3D + N/2) / 1 × Ir (4D) / Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási beállítás típus Isd: Állítható 9 beállítás
Rövid késleltetésű védelem kioldási beállítási tartomány [Isd]: 1,5...10 × Ir
Rövid késleltetésű védelem késleltetés beállítási típus tsd: Rögzített
Azonnali védelem kioldási beállítás típus Ii: Rögzített
Azonnali védelem kioldási beállítási tartomány [Ii]: 3000 A
Mechanikai jellemzők
Vezérlés típusa: Kapcsolókar
Megszakító szerelési mód: Rögzített
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam: 12000 ciklus 440 V In/2 esetén / 6000 ciklus 440 V In esetén / 6000 ciklus 690 V In/2 esetén / 3000 ciklus 690 V In esetén
Pólusonkénti teljesítmény disszipáció: 19,2 W
Szerelési felület: Hátlap
Szerelési pozíció: Vízszintes és függőleges / Hátlapra fektetve
Felső csatlakozás: Elől
Alsó csatlakozás: Elől
Csatlakozási távolság: 45 mm
Kiegészítő
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi megszakítóképesség [Ics]: Azonos a megszakítóképességnél felsoroltakkal
Helyi jelzés: Villogó LED (zöld) üzemkészre / LED 105% Ir (piros) túlterhelésre / LED 90% Ir (narancssárga) túlterhelésre
Slotok száma: 6 slot
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelmi osztály: II. osztály az előlapon
Szennyezési fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet üzem közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
Relatív páratartalom: 0...95%
Üzemi magasság: 0...2000 m névleges teljesítménnyel / 2000 m...5000 m csökkentett teljesítménnyel
Méretek
Szélesség (Sz): 185 mm
Magasság (M): 255 mm
Mélység (M): 110 mm
