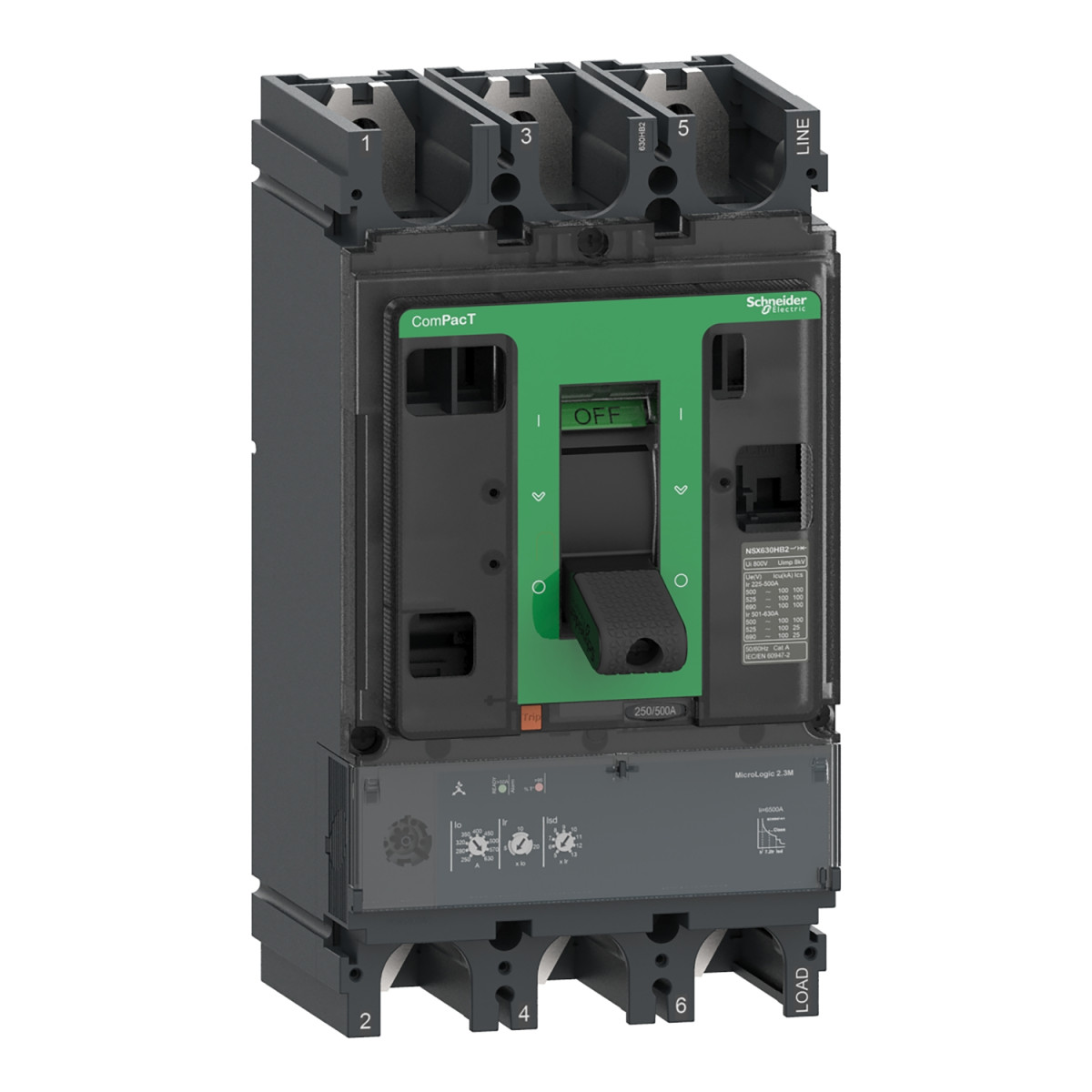

A Schneider Electric ComPacT NSX400F megszakító egy kompakt, mégis kimagasló teljesítményű megoldást kínál a professzionális áramkör- és motorvédelemhez. A C40F32M320 típusú készülék 3 pólusú kialakítással és 320 A névleges áramerősséggel rendelkezik, így tökéletes választás nagyobb teljesítményű motorok és berendezések védelmére ipari környezetben.
A készülék szívét a fejlett MicroLogic 2.3M elektronikus kioldóegység képezi, amely elsősorban motorvédelmi alkalmazásokra optimalizált. A kioldóegység LSoI védelmi funkciókat kínál, ami a hosszú késleltetésű túlterhelésvédelem (L), rögzített késleltetésű rövidzárlat elleni védelem (So) és a pillanatnyi rövidzárlat elleni védelem (I) kombinációját jelenti. A motorvédelem teljesítményét tovább fokozza a fázisvédelem, amely a rendellenes fáziskimaradásokat érzékeli. A trip osztály állítható 5, 10 vagy 20 értékre, így különböző indítási karakterisztikájú motorokhoz optimalizálható. A hosszúidejű védelmi tartomány (Ir) 160-320 A között 9 fokozatban állítható, míg a rövidtávú védelmi tartomány (Isd) 5-13-szorosa az Ir értéknek.
A ComPacT NSX400F kimagasló megszakítási kapacitással rendelkezik a különböző feszültségtartományokban: 36 kA 380/415 V AC esetén, valamint akár 40 kA 220/240 V AC mellett, megfelelve az IEC 60947-2 szabványnak. A megszakító tehát F osztályú (36 kA 415 V-on), amit a termék kódja is jelez (C40F32M320). A készülék kiválóan alkalmas szigetelésre is, amit az EN/IEC 60947-2 szabvány szerinti megfelelősége igazol. A névleges üzemi feszültség 690 V AC 50/60 Hz, a névleges szigetelési feszültség pedig 800 V AC.
A megszakító megbízhatóságát jelzi a magas mechanikai tartóssága (15000 ciklus) és elektromos élettartama (pl. 12000 ciklus 440 V In/2 mellett). Kezelése egyszerű, a kapcsolás toggle mechanizmussal történik, míg a készülék állapotát LED jelzések teszik könnyen láthatóvá: zöld villogó LED jelzi a működésre kész állapotot, piros LED pedig a 95% Ith feletti hőmérsékletet. A kompakt méretek (140 mm szélesség, 255 mm magasság, 110 mm mélység) lehetővé teszik a helytakarékos beépítést. A készülék rögzítése hátlapra történhet, vízszintes és függőleges pozícióban egyaránt, a csatlakozások elől találhatóak, 45 mm-es csatlakozási távolsággal.
A ComPacT NSX megszakító széria számos technikai előnyt kínál, köztük a széles névleges áramtartományt (16-630 A), az elektronikus és termikus-mágneses védelmek választékát, a plug-and-ready kábelezési rendszert és kommunikációs kiegészítőket. A C40F32M320 típus működési hőmérséklet-tartománya -25...70 °C, IP40 védettségű az IEC 60529 szerint, és IK07 ütésállósággal rendelkezik az IEC 62262 szabványnak megfelelően. Tengerszint feletti 2000 m magasságig teljes terheléssel használható, 2000-5000 m között pedig csökkentett terheléssel.
Schneider Electric ComPacT NSX (2021) - C40F32M320 -Megszakító NSX400F, 36 kA 415 VAC, MicroLogic 2.3 M kioldóegység 320 A, 3P3d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX400F
Termék vagy komponens típusa: Megszakító
Készülék alkalmazása: Motorvédelem
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Elektromos jellemzők
Névleges áram: 320 A 65 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakító képesség
Megszakítóképesség:
40 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
36 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
30 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
25 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
20 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
85 kA Icu 240 V AC 50/60 Hz esetén az UL 60947-4-1 szerint
35 kA Icu 480 V AC 50/60 Hz esetén az UL 60947-4-1 szerint
20 kA Icu 600 V AC 50/60 Hz esetén az UL 60947-4-1 szerint
Megszakítóképesség kód: F 36 kA 415 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 2.3 M
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciók: LSoI
Motor kioldási osztály: 5, 10, 20
Kiegészítő motorvédelem: Fáziskiegyensúlyozatlanság
Hosszúidejű védelmi beállítási tartomány: 160...320 A
Rövidtávú védelmi beállítási tartomány: 5...13 x Ir
Mechanikai jellemzők
Vezérlés típusa: Kapcsolókar
Megszakító rögzítési módja: Fix
Mechanikai élettartam: 15000 ciklus
Elektromos élettartam:
12000 ciklus 440 V In/2 esetén
6000 ciklus 440 V In esetén
6000 ciklus 690 V In/2 esetén
3000 ciklus 690 V In esetén
Teljesítmény disszipáció pólusonként: 19,2 W
Rögzítési felület: Hátlap
Szerelési pozíció: Vízszintes és függőleges
Csatlakozási pozíció: Elől, felül és alul
Csatlakozási távolság: 45 mm
Méretek és tömeg
Szélesség: 140 mm
Magasság: 255 mm
Mélység: 110 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos érintésvédelem: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m névleges terhelés mellett, 2000...5000 m csökkentett terheléssel
