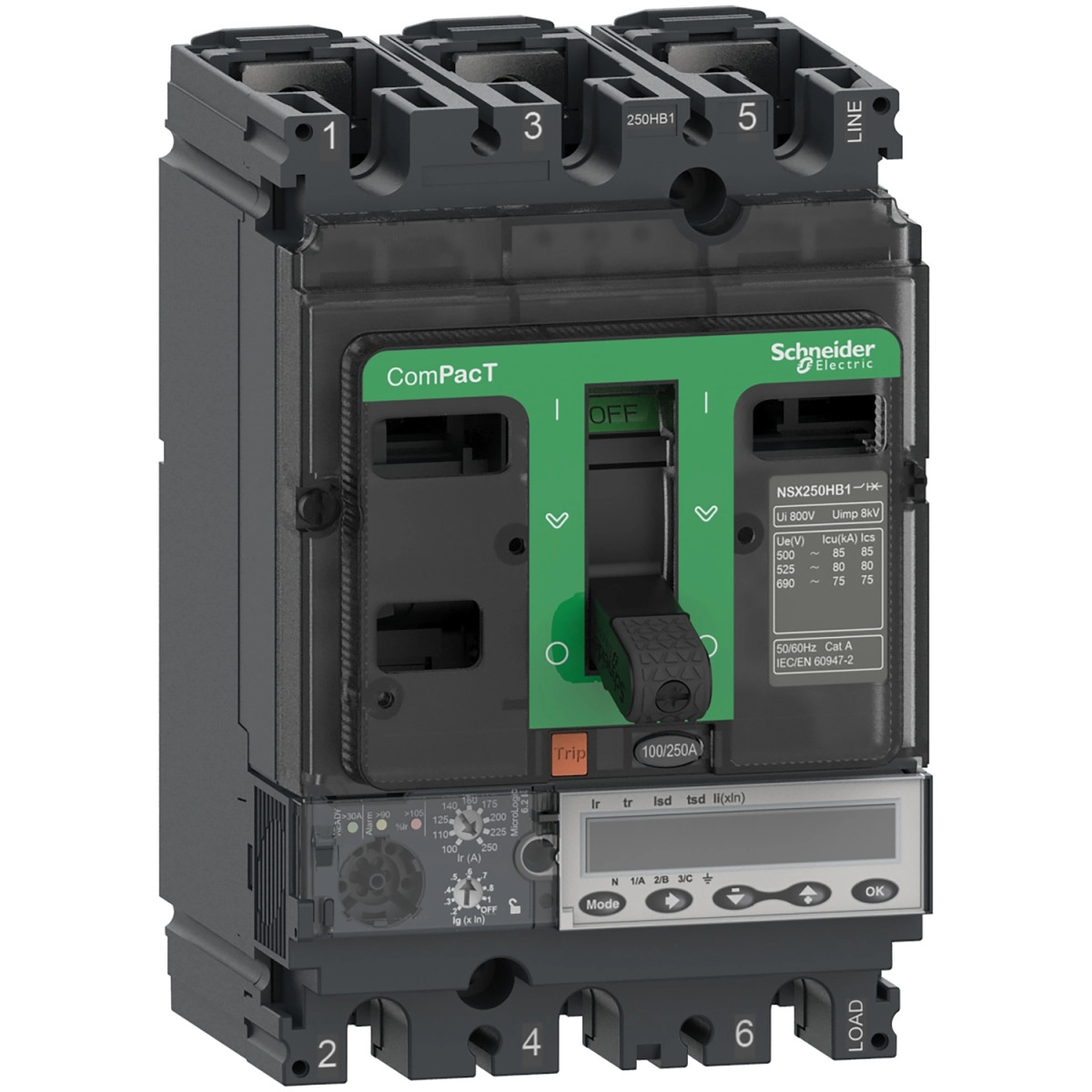

A Schneider Electric ComPacT NSX250HB2 egy rendkívül hatékony és megbízható 4 pólusú megszakító, amely kifejezetten az elosztóhálózatokba való beépítésre lett kifejlesztve. A C25W46E250 cikkszámú eszköz a ComPacT NSX termékcsalád kiemelkedő tagja, amely fejlett védelmi funkciókat és intelligens mérési képességeket egyesít egyetlen kompakt készülékben.
A megszakító 250 A névleges áramerősséggel rendelkezik 40 °C-on, és akár 690 V AC feszültségen is biztonságosan működtethető 50/60 Hz-es hálózatokon. Kiemelkedő szakítóképessége (100 kA) az IEC 60947-2 szabványnak megfelelően 500 V, 525 V, és 660/690 V AC feszültségszinteken is garantált, ami a HB2 szakítóképesség-kódban is jelölve van. A készülék alkalmas leválasztásra is, az EN/IEC 60947-2 szabvány előírásainak megfelelően, és az A felhasználási kategóriába tartozik. A MicroLogic 6.2 E típusú elektronikus kioldóegység fejlett LSIG védelmi funkciókkal rendelkezik, melyek a túlterhelés (L), rövid késleltetésű zárlat (S), pillanatnyi zárlat (I) és földzárlat (G) elleni védelmet biztosítják.
A megszakító részletes védelmi beállítási lehetőségeket kínál. A hosszú késleltetésű (túlterhelési) védelem 9 különböző beállítással konfigurálható, 100-250 A tartományban. A késleltetés is állítható: 15-400 s között 1,5×Ir-nél, 0,5-16 s között 6×Ir-nél, és 0,35-11 s között 7,2×Ir-nél. A rövid késleltetésű védelem kioldási árama 1,5-10×Ir között, a pillanatnyi védelem pedig 1,5-12×In között szabályozható. A földzárlat-védelmi beállítások szintén finoman hangolhatók, 0,4-1×In tartományban (In = 40 A esetén), illetve 0,2-1×In tartományban (In > 40 A esetén). A készülék zónaválasztásos reteszeléssel (ZSI) is rendelkezik a szelektív védelem biztosításához. A megszakító semleges vezetője balra helyezkedik el, és különböző védelmek állíthatók be a semleges vezetőre: 0,5×Ir (3D + N/2), 1×Ir (4D), 1,6×Ir (3D + OSN), illetve nincs védelem (3D) konfigurációkban.
A ComPacT NSX250HB2 megszakító kiváló mechanikai és elektromos tartósságot kínál. Mechanikailag 20000 kapcsolási ciklust, elektromosan pedig terheléstől függően 5000-20000 ciklust képes teljesíteni. A készülék hátra szerelhető, és mind vízszintesen, mind függőlegesen felszerelhető. A csatlakoztatás elöl történik mind a felső, mind az alsó oldalon, 35 mm-es csatlakozási távolsággal. Pólusonkénti teljesítményvesztesége 17,6 W. A megszakító méretei: 140 mm szélesség, 161 mm magasság, 86 mm mélység.
A beépített energiamérő funkcióval ellátott MicroLogic 6.2 E kioldóegység fejlett kommunikációs és adatgyűjtési képességekkel rendelkezik. Időbélyeggel ellátott előzmények, eseménytáblák, karbantartási jelzők, védelmi és riasztási beállítások, teljesítményminőségi adatok, áram- és teljesítményigény, maximumok/minimumok, pillanatnyi és igényelt értékek, valamint energiamérési adatok állnak rendelkezésre. A készülék helyi kijelzései közé tartoznak a működésre kész állapotot jelző villogó zöld LED, valamint a túlterhelést jelző piros (105% Ir) és narancssárga (90% Ir) LED-ek. Az adatok megjelenítését LCD kijelző biztosítja. A Schneider Electric ComPacT NSX250HB2 C25W46E250 megszakító ideális választás a legkritikusabb elosztóhálózatokban is, ahol megbízható védelemre és pontos mérésre van szükség.
Schneider Electric ComPacT NSX (2021) - C25W46E250 -Megszakító NSX250HB2, 100 kA 690 VAC, MicroLogic 6.2 E kioldóegység 250 A, 4P4d műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX250HB2
Termék vagy összetevő típusa: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok és védelmi jellemzők
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + OSN, 3D + N/2, 3D
Semleges pozíció: Bal
Névleges áram [In]: 250 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Szakítóképesség
Szakítóképesség: 100 kA Icu 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
100 kA Icu 525 V AC 50/60 Hz-en az IEC 60947-2 szerint
100 kA Icu 660/690 V AC 50/60 Hz-en az IEC 60947-2 szerint
Szakítóképesség kód: HB2 100 kA 690 V AC
Kioldóegység jellemzői
Kioldóegység neve: MicroLogic 6.2 E
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: LSIG
Irányítás típusa: Átkapcsoló
Megszakító szerelési módja: Fix
Kiegészítő tulajdonságok
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi szakítóképesség [Ics]: 100 kA 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
100 kA 525 V AC 50/60 Hz-en az IEC 60947-2 szerint
100 kA 660/690 V AC 50/60 Hz-en az IEC 60947-2 szerint
Mechanikai tartósság: 20000 ciklus
Elektromos tartósság: 20000 ciklus 440 V In/2-nél
10000 ciklus 440 V In-nél
10000 ciklus 690 V In/2-nél
5000 ciklus 690 V In-nél
Teljesítményveszteség pólusonként: 17,6 W
Szerelési és csatlakoztatási jellemzők
Szerelési támogatás: Hátlap
Szerelési helyzet: Vízszintes és függőleges, Hátlapra fektetett
Felső csatlakoztatás: Elülső
Alsó csatlakoztatás: Elülső
Csatlakoztatási távolság: 35 mm
Védelmi beállítások és kijelzők
Védelem típusa: L: túlterhelés elleni védelem (hosszú idejű)
S: rövid idejű zárlat elleni védelem
I: pillanatnyi zárlat elleni védelem
G: földzárlat elleni védelem
Kioldóegység névleges értéke: 250 A 40 °C-on
Hosszú idejű kioldási beállítás típusa Ir (termikus védelem): Állítható 9 beállítás
[Ir] hosszú idejű védelmi kioldási beállítási tartomány: 100...250 A
Hosszú idejű védelmi késleltetés beállítási típusa tr: Állítható
[tr] hosszú idejű késleltetési beállítási tartomány: 15…400 s 1,5 x Ir-nél
0,5…16 s 6 x Ir-nél
0,35…11 s 7,2 x Ir-nél
Semleges védelmi beállítás: 0,5 x Ir (3D + N/2)
1 x Ir (4D)
1,6 x Ir (3D + OSN)
Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldási beállítás típusa Isd: Állítható
[Isd] Rövid idejű védelem kioldási beállítási tartomány: 1,5...10 x Ir
Rövid idejű védelem késleltetési beállítás típusa tsd: Állítható 5 beállítás
[tsd] rövid idejű késleltetés beállítási tartomány: 0…0,4 s I²t=ki
0,1…0,4 s I²t=be
Pillanatnyi védelem kioldási beállítás típusa Ii: Állítható
[Ii] pillanatnyi védelem kioldási beállítási tartomány: 1,5...12 x In
Földzárlat-védelem kioldási beállítás típusa Ig: Állítható 9 beállítás
[Ig] földzárlat kioldási beállítási tartomány: 0,4...1 x In In = 40 A esetén
0,2...1 x In In > 40 A esetén
Ig engedélyezése be/ki
Földzárlat-védelem időkésleltetési beállítás típusa tg: Állítható 5 beállítás
[tg] Földzárlat időkésleltetési beállítási tartomány: 0…0,4 s I²t=ki
0,1…0,4 s I²t=be
Földzárlat elleni védelem: Nélküle
Zónaválasztásos reteszelés ZSI: Van
Foglalatok száma: 5 foglalat
Kijelzés és kommunikáció
Helyi jelzés: Villogó LED (zöld) a működésre kész állapotra
LED 105% Ir (piros) túlterhelésre
LED 90% Ir (narancssárga) túlterhelésre
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Időbélyeges előzmények és eseménytáblák
Karbantartási jelzők
Védelmi és riasztási beállítások
Energiaminőség
Áram- és teljesítményigény
Maximumértékek/minimumértékek
Pillanatnyi és igényelt értékek
Energiamérés
Méretek
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos érintésvédelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti levegőhőmérséklet üzemelés közben: -25…70 °C
Környezeti levegőhőmérséklet tárolás alatt: -40…85 °C
Relatív páratartalom: 0…95 %
Üzemi magasság: 0...2000 m leértékelés nélkül
2000 m...5000 m leértékeléssel
