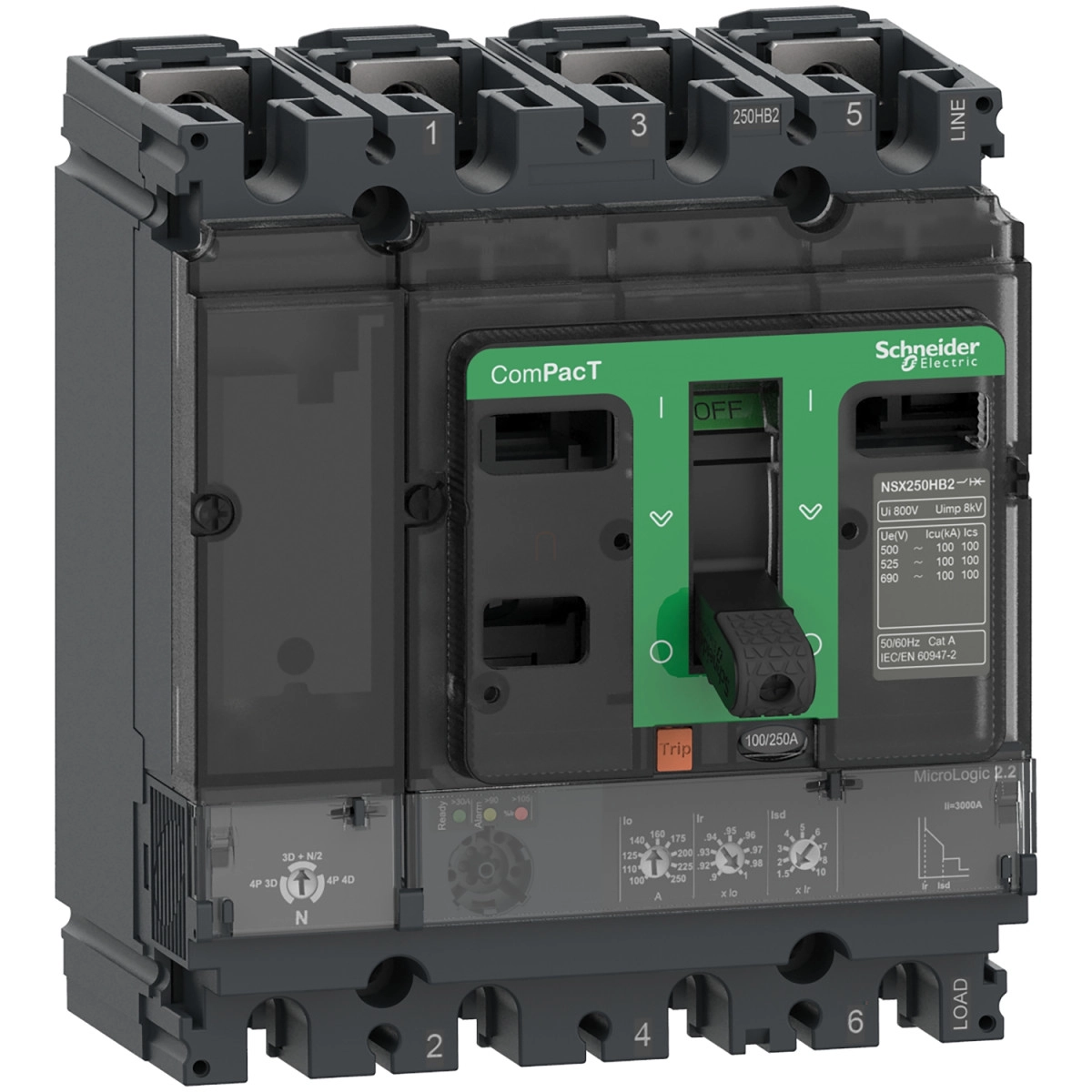

Schneider Electric ComPacT NSX (2021) - C25W42D100 - Megszakító NSX250HB2, 100 kA 690 VAC, MicroLogic 2.2 kioldóegység 100 A, 4P4d

Szélesség méret: 150 mm

Hosszúság méret: 200 mm

Magasság méret: 140 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C25W42D100 - Megszakító NSX250HB2, 100 kA 690 VAC, MicroLogic 2.2 kioldóegység 100 A, 4P4d

Name: Schneider Electric ComPacT NSX (2021) - C25W42D100 - Megszakító NSX250HB2, 100 kA 690 VAC, MicroLogic 2.2 kioldóegység 100 A, 4P4d
Brand: Schneider Electric
SKU: 3606482002388
Price: 769751 HUF
Availability: InStock

769 751 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX250HB2 típusú megszakító egy rendkívül sokoldalú áramköri védőeszköz, amelyet kifejezetten elosztóhálózatokba terveztek. Ez a 4 pólusú készülék C25W42D100 cikkszámmal 100 A névleges árammal és 690 V AC üzemi feszültséggel rendelkezik, amely ideálissá teszi ipari környezetben történő alkalmazásra. A megszakító kiváló minőségű elektronikus MicroLogic 2.2 kioldóegységgel van felszerelve, ami fejlett védelmi funkciókat biztosít.

A ComPacT NSX250HB2 kiemelkedő szakítóképességgel rendelkezik: 100 kA Icu érték 500 V AC, 525 V AC és 660/690 V AC feszültségen egyaránt, az IEC 60947-2 szabványnak megfelelően. A HB2 100 kA 690 V AC szakítóképességi kód garantálja a megfelelő védelmet még extrém túlterhelési és zárlati helyzetekben is. A megszakító LSoI védelmi funkciókat kínál: L a hosszú idejű túlterhelés elleni védelem, So a rögzített késleltetésű rövidzárlat elleni védelem és I a pillanatnyi rövidzárlat elleni védelem. A hosszú idejű védelmi kioldás (Ir) 40-100 A között 9 fokozatban állítható, míg a rövidtávú védelem (Isd) beállítási tartománya 1,5-10 x Ir között mozog szintén 9 fokozatban. A pillanatnyi védelmi kioldás (Ii) fix értéke 1500 A.

A megszakító többféle szerelési móddal rendelkezik: rögzített kivitelben telepíthető, horizontális és vertikális helyzetben egyaránt használható, valamint hátlapra is szerelhető. A kapcsolási pontok távolsága 35 mm. Mind a felső, mind az alsó csatlakozási pontok elöl helyezkednek el, ami megkönnyíti a telepítést és a karbantartást. A megszakító rendelkezik szigetelési lehetőséggel az EN/IEC 60947-2 szabványnak megfelelően, ami biztonságos munkavégzést tesz lehetővé.

A Schneider Electric ComPacT NSX250HB2 megszakító könnyen felismerhető a LED-es helyi jelzésrendszeréről: a villogó zöld LED a működésre kész állapotot, a piros LED a 105%-os túlterhelést, a narancssárga LED pedig a 90%-os túlterhelést jelzi. A termék méretei: szélesség 140 mm, magasság 161 mm, mélység 86 mm. Működési hőmérséklet-tartománya -25...70 °C, tárolási hőmérséklet-tartománya pedig -50...85 °C között van. A relatív páratartalom 0...95% lehet. IP40 védettséggel rendelkezik az IEC 60529 szerint, valamint IK07 ütésállósággal az IEC 62262 szabványnak megfelelően. A megszakító 0-2000 m tengerszint feletti magasságig korlátozás nélkül használható, 2000-5000 m között pedig teljesítménycsökkentéssel üzemeltethető. Mechanikai élettartama 20000 ciklus, elektromos élettartama pedig terheléstől függően 5000-20000 ciklus között változik. A pólusonkénti teljesítményveszteség 17,6 W. A termék C25W42D100 cikkszámmal a Schneider Electric ComPacT NSX termékcsalád tagja, mely professzionális alkalmazásra készült.

Schneider Electric ComPacT NSX (2021) - C25W42D100 - Megszakító NSX250HB2, 100 kA 690 VAC, MicroLogic 2.2 kioldóegység 100 A, 4P4d műszaki adatok

Fő jellemzők

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Eszköz rövid név: NSX250HB2

Termék vagy alkatrész típus: Megszakító

Eszköz alkalmazás: Elosztás

Pólusok leírása: 4P

Védett pólusok leírása: 4D, 3D + N/2, 3D

Nulla vezető pozíció: Bal

Névleges áram [In]: 100 A 40 °C-on

Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak

Felhasználási kategória: A kategória

Szakítóképesség

Szakítóképesség: 100 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint

100 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint

100 kA Icu 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint

Szakítóképesség kód: HB2 100 kA 690 V AC

Kioldóegység részletek

Kioldóegység neve: MicroLogic 2.2

Kioldóegység technológia: Elektronikus

Kioldóegység védelmi funkciók: LSoI

Vezérlés típusa: Billenő

Megszakító szerelési mód: Fix

Kiegészítő jellemzők

Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz

Névleges lökőfeszültség [Uimp]: 8 kV

Névleges üzemi szakítóképesség [Ics]: 100 kA 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint

100 kA 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint

100 kA 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint

Mechanikai élettartam: 20000 ciklus

Elektromos élettartam: 20000 ciklus 440 V In/2-nél

10000 ciklus 440 V In-nél

10000 ciklus 690 V In/2-nél

5000 ciklus 690 V In-nél

Teljesítményveszteség pólusonként: 17,6 W

Szerelés és csatlakozás

Szerelési felület: Hátlap

Szerelési helyzet: Horizontális és vertikális, Hátra fekvő

Felső csatlakozás: Elöl

Alsó csatlakozás: Elöl

Csatlakozási osztás: 35 mm

Védelem típusa

L: túlterhelés elleni védelem (hosszú idejű)

So: rövid idejű rövidzárlat elleni védelem rögzített késleltetéssel

I: pillanatnyi rövidzárlat elleni védelem

Védelmi beállítások

Kioldóegység névleges árama: 100 A 40 °C-on

Hosszú idejű kioldás beállítás típusa Ir (hővédelem): 9 állítható beállítás

Hosszú idejű védelmi kioldás beállítási tartomány [Ir]: 40...100 A

Hosszú idejű védelmi késleltetés beállítás típusa tr: Rögzített

Hosszú idejű késleltetés beállítási tartomány [tr]: 400 s 1,5 x Ir-nél

16 s 6 x Ir-nél

11 s 7,2 x Ir-nél

Nullavezető védelem beállítása: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)

Termikus memória: 20 perc kioldás előtt és után

Rövid idejű védelem kioldás beállítás típusa Isd: 9 állítható beállítás

Rövid idejű védelem kioldás beállítási tartomány [Isd]: 1,5...10 x Ir

Rövid idejű védelem késleltetés beállítás típusa tsd: Rögzített

Pillanatnyi védelem kioldás beállítás típusa Ii: Rögzített

Pillanatnyi védelem kioldás beállítási tartomány [Ii]: 1500 A

Jelzések és méret

Helyi jelzések: Villogó LED (zöld) működésre kész állapotra

LED 105 % Ir (piros) túlterhelésre

LED 90 % Ir (narancssárga) túlterhelésre

Szélesség (Sz): 140 mm

Magasság (M): 161 mm

Mélység (M): 86 mm

Környezeti jellemzők

Szabványok: EN/IEC 60947-2

Túlfeszültség kategória: III

Áramütés elleni védelem osztálya: II. osztály az előlapon

Szennyezettségi fok: 3 az IEC 60664-1 szerint

IP védettségi fokozat: IP40 az IEC 60529 szerint

IK védettségi fokozat: IK07 az IEC 62262 szerint

Környezeti hőmérséklet üzemelés közben: -25...70 °C

Környezeti hőmérséklet tároláskor: -50...85 °C

Relatív páratartalom: 0...95 %

Üzemeltetési magasság: 0...2000 m teljesítménycsökkentés nélkül

2000 m...5000 m teljesítménycsökkentéssel

Termék adatok

Szélesség méret

150 mm

Hosszúság méret

200 mm

Magasság méret

140 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606482002388

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

690 - 690 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

2,63 kg/db

Cikkszám

3606482002388
