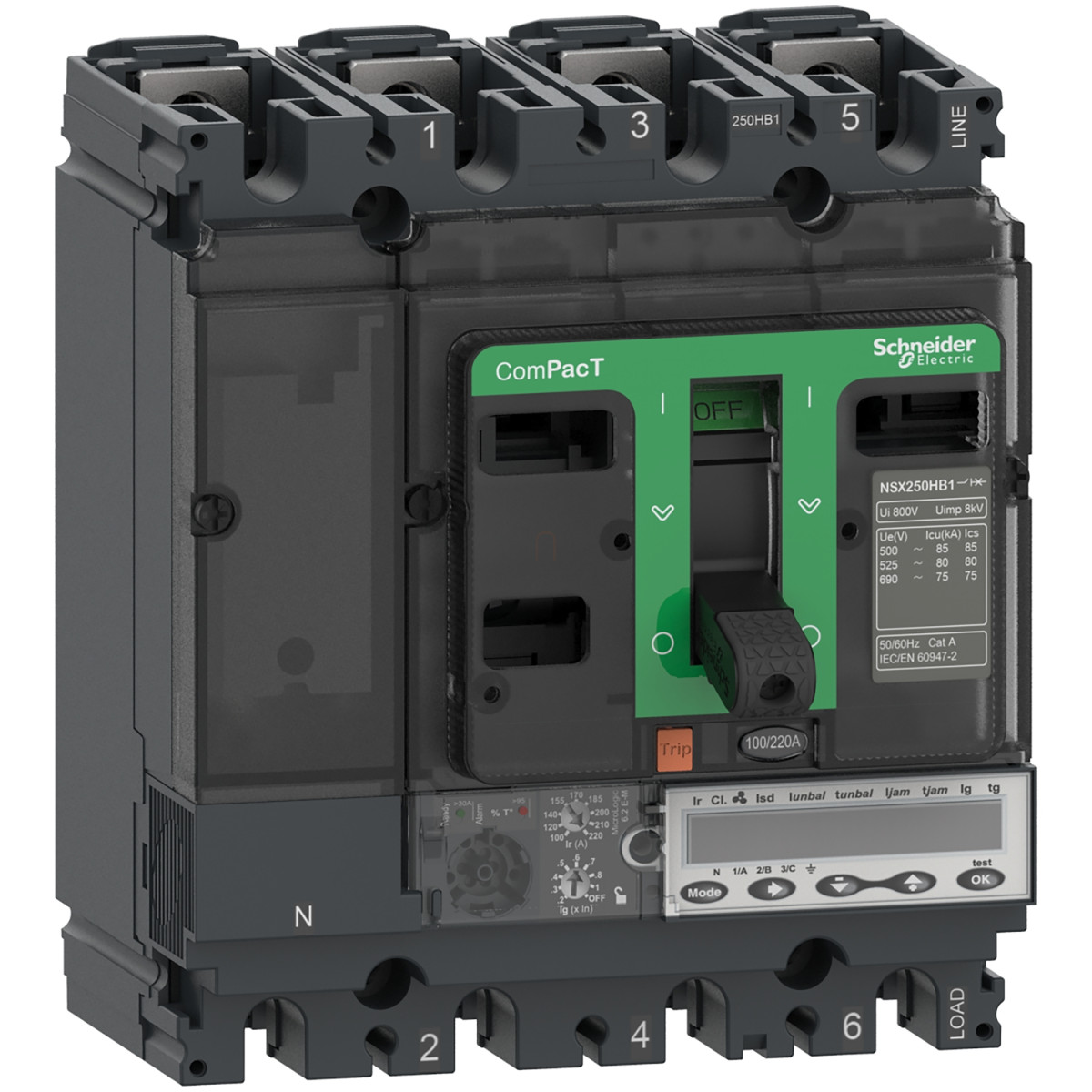

A Schneider Electric ComPacT NSX250HB2 megszakító egy rendkívül megbízható és sokoldalú áramköri védőeszköz, amely kimagasló teljesítményt nyújt ipari és kereskedelmi alkalmazásokban. A C25W36M150 cikkszámú kompakt méretű készülék elsősorban motorvédelmi alkalmazásokra lett kifejlesztve, és a legmagasabb szintű védelmet biztosítja túlterhelés, rövidzárlat, pillanatszerű áramugrás és földzárlat ellen.
A ComPacT NSX250HB2 megszakító 3 pólusú kialakítású, és a MicroLogic 6.2 E-M elektronikus kioldóegységgel rendelkezik, amely 150 A névleges áramerősséggel működik 65 °C környezeti hőmérsékleten. A készülék kiemelkedő jellemzője a rendkívül magas, 100 kA megszakítási kapacitás 690 V AC üzemi feszültségen, amely kimagasló védelmet biztosít még a legzordabb ipari környezetben is. A megszakító az EN/IEC 60947-2 szabványnak megfelelően szigetelési célokra is alkalmas, ami növeli a felhasználás rugalmasságát.
A MicroLogic 6.2 E-M elektronikus kioldóegység számos fejlett védelmi funkciót kínál, beleértve az LSIG védelmet (L: hosszú idejű túlterhelés, S: rövid idejű rövidzárlat, I: pillanatszerű rövidzárlat, G: földzárlat). A beállítható Ir hosszú idejű védelmi értékek 70-150 A között állíthatók be, míg az Isd rövidzárlati védelmi értékek 5-13 × Ir között állíthatók. A készülék 2250 A értékű fix pillanatszerű kioldási értékkel rendelkezik, valamint beállítható földzárlat-védelemmel is fel van szerelve. A ComPacT NSX250HB2 kifinomult motorvédelmi funkciókat is kínál, mint a hosszú indítási idő elleni védelem, a megszorult forgórész érzékelése, alulterhelés-védelem és fáziskiegyensúlyozatlanság elleni védelem. A kioldási osztályok (5, 10, 20, 30) beállíthatók az alkalmazási igényeknek megfelelően.
A megszakító további kiemelkedő tulajdonságokkal is rendelkezik, mint az LCD kijelző, amely részletes információkat nyújt a rendszer állapotáról. A készülék energiamérő funkcióval is fel van szerelve, és képes kommunikálni különböző adatokat, beleértve a pillanatnyi és az igény szerinti áram- és teljesítményértékeket, fázissorrend-információkat, teljesítményminőségi adatokat, karbantartási jelzéseket, védelmi és riasztási beállításokat, valamint időbélyegzett eseménytörténeteket. A C25W36M150 cikkszámú ComPacT NSX250HB2 megszakító kompakt méretekkel rendelkezik (105 mm szélesség, 161 mm magasság, 86 mm mélység), és mindössze 2,4 kg nettó tömeggel bír. A készülék -25...70 °C közötti üzemi hőmérsékleten használható, és IP40 védettséggel rendelkezik az IEC 60529 szabványnak megfelelően. A megszakító megfelel az IK07 ütésállósági követelményeknek is az IEC 62262 szabvány szerint. A ComPacT NSX250HB2 mind vízszintes, mind függőleges helyzetben, valamint hátsó felszerelési móddal is telepíthető, így rendkívül rugalmasan alkalmazható különböző kapcsolószekrényes konfigurációkban.
Schneider Electric ComPacT NSX (2021) - C25W36M150 - Megszakító NSX250HB2, 100 kA 690 VAC, MicroLogic 6.2 E - M kioldóegység 150 A, 3P3d műszaki adatok
Általános adatok
Termékcsoport: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX250HB2
Termék vagy alkatrész típusa: Megszakító
Eszköz alkalmazása: Motorvédelem
Elektromos jellemzők
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áram [In]: 150 A 65 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítási kapacitás: 100 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítási kapacitás: 100 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítási kapacitás: 100 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítási kapacitás kódja: HB2 100 kA 690 V AC
Kioldóegység neve: MicroLogic 6.2 E-M
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: LSIG
Vezérlés típusa: Kapcsolókar
Megszakító szerelési módja: Rögzített
Kiegészítő adatok
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi megszakítási kapacitás [Ics]: 100 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges üzemi megszakítási kapacitás [Ics]: 100 kA 525 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges üzemi megszakítási kapacitás [Ics]: 100 kA 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus 440 V In/2 esetén
Elektromos élettartam: 10000 ciklus 440 V In esetén
Elektromos élettartam: 10000 ciklus 690 V In/2 esetén
Elektromos élettartam: 5000 ciklus 690 V In esetén
Teljesítmény-disszipáció pólusonként: 17,6 W
Szerelési alap: Hátlap
Szerelési helyzet: Vízszintes és függőleges
Szerelési helyzet: Hátlapra szerelve
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 35 mm
Védelem típusa
Védelem típusa: L: túlterhelés elleni védelem (hosszú idejű)
Védelem típusa: So: rövid idejű rövidzárlat elleni védelem
Védelem típusa: I: pillanatszerű rövidzárlat elleni védelem
Védelem típusa: G: földzárlat elleni védelem
Kioldóegység névleges értéke: 150 A 65 °C-on
Motor kioldási osztálya: 10, 30, 5, 20
Kiegészítő motorvédelem: Elhúzódó indítási idő, Megszorult forgórész, Alulterhelés, Fázis kiegyensúlyozatlanság
Hosszú idejű védelem
Hosszú idejű védelmi beállítás típusa Ir (termikus védelem): 9 beállítás állítható
Hosszú idejű védelmi beállítási tartomány [Ir]: 70...150 A
Hosszú idejű védelmi késleltetés beállítási típusa tr: Állítható
Termikus memória: 20 perc kioldás előtt és után
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos érintésvédelmi osztály: Class II az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
Relatív páratartalom: 0...95 %
Üzemeltetési magasság: 0...2000 m leértékelés nélkül
Üzemeltetési magasság: 2000 m...5000 m leértékeléssel
Fizikai jellemzők
Szélesség (Sz): 105 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Nettó tömeg: 2,4 kg
