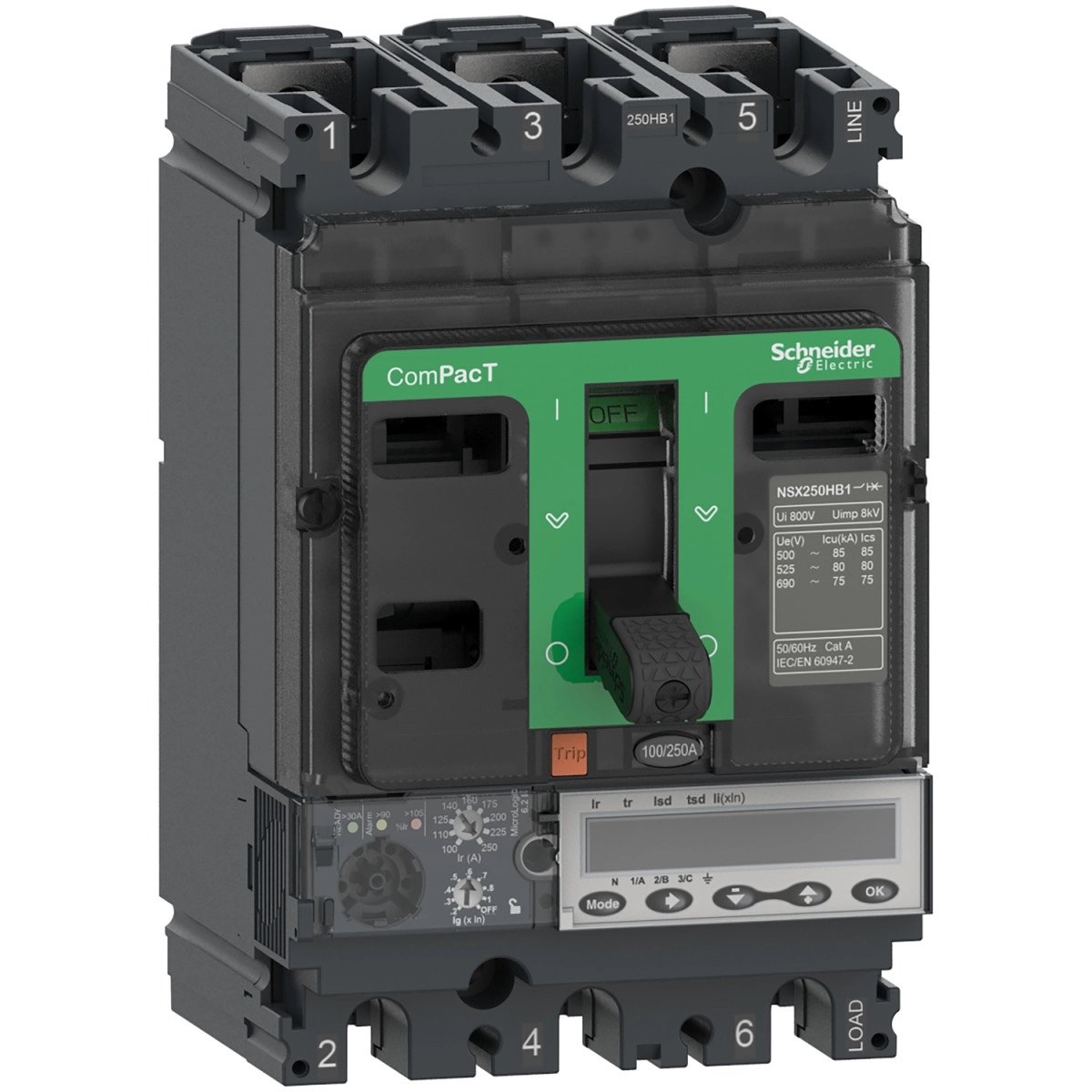

A Schneider Electric ComPacT NSX250HB2 típusú, C25W36E160 cikkszámú megszakító egy professzionális, nagy teljesítményű és sokoldalú védelmi eszköz, amely kiváló megoldást nyújt az elektromos rendszerek biztonságának garantálására. Ez a 3 pólusú, 3D védelemmel ellátott készülék 160 A névleges áramerősséggel rendelkezik 40°C környezeti hőmérsékleten, és 690 V AC 50/60 Hz névleges üzemi feszültségen működik.
A ComPacT NSX250HB2 megszakító kiemelkedő szakítóképessége teszi igazán különlegessé: 100 kA Icu értékkel rendelkezik 500 V, 525 V, valamint 660/690 V AC feszültségen, ami rendkívüli védelmet biztosít még a legigényesebb ipari környezetben is. A HB2 100 kA 690 V AC szakítóképességi kóddal rendelkező megszakító szigetelési szilárdsága 800 V AC, valamint 8 kV névleges lökőfeszültség állóképességgel bír. Az EN/IEC 60947-2 szabványnak megfelelően alkalmas leválasztásra, és az A kategóriába tartozik a felhasználás tekintetében.
A készülék MicroLogic 6.2 E elektronikus kioldóegységgel van felszerelve, amely LSIG (túlterhelés, rövid késleltetésű zárlat, pillanatnyi zárlat és földzárlat) védelmi funkciókat biztosít. A kioldóegység számos beállítási lehetőséget kínál: a hosszú késleltetésű védelem (Ir) 63-160 A között 9 fokozatban állítható; a kioldási késleltetés (tr) 15-400 másodperc között szabályozható 1,5×Ir áramerősségnél. A rövid késleltetésű védelem (Isd) 1,5-10×Ir között, a pillanatnyi védelem (Ii) pedig 1,5-15×In között állítható. A földzárlat védelem (Ig) szintén finoman hangolható: 0,4-1×In között 40 A-es In esetén, illetve 0,2-1×In között, ha az In nagyobb 40 A-nél. A készülék 20 perces termikus memóriával rendelkezik kioldás előtt és után.
A ComPacT NSX megszakító különleges adatkommunikációs képességekkel is rendelkezik: lehetővé teszi a teljesítmény minőség, energiamérés, pillanatnyi és igény szerinti értékek, karbantartási jelzők, védelmi és riasztási beállítások, időbélyeggel ellátott előzmények és eseménytáblák, áram- és teljesítményigény, valamint maximum/minimum értékek figyelését. A készülék LCD kijelzővel és energiamérővel rendelkezik, valamint LED-es helyi jelzésekkel (zöld villogó LED az üzemkész állapotra, piros LED a 105% Ir és narancssárga LED a 90% Ir túlterhelésre).
A megszakító fix kivitelben szerelhető, háttámaszra, és pólusonként 17,6 W teljesítmény disszipációval rendelkezik. A kapcsolás típusa billenőkaros, a csatlakozások elöl találhatók mind a felső, mind az alsó oldalon, 35 mm-es csatlakozási osztással. A készülék méretei: 105 mm szélesség, 161 mm magasság és 86 mm mélység, nettó súlya pedig 2,4 kg.
A ComPacT NSX250HB2 megszakító kiváló környezeti paraméterekkel rendelkezik: IP40 védettségi fokozatú az IEC 60529 szerint, és IK07 ütésállósági fokozatú az IEC 62262 szerint. Működési hőmérséklet-tartománya -25°C és +70°C között van, tárolási hőmérséklete -40°C és +85°C között, relatív páratartalom-tűrése pedig 0-95%. A készülék 2000 m tengerszint feletti magasságig használható teljesítménycsökkenés nélkül, 2000-5000 m között pedig teljesítménycsökkenéssel.
Schneider Electric ComPacT NSX (2021) - C25W36E160 - Megszakító NSX250HB2, 100 kA 690 VAC, MicroLogic 6.2 E kioldóegység 160 A, 3P3d műszaki adatok
Fő jellemzők
Sorozat: ComPacT
Termék neve: ComPacT NSX
Készülék rövid neve: NSX250HB2
Termék vagy alkatrész típusa: Megszakító
Készülék alkalmazás: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áram: 160 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 100 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
100 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
100 kA Icu 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Megszakítóképességi kód: HB2 100 kA 690 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 6.2 E
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSIG
Vezérlés típusa: Billenőkaros
Megszakító rögzítési mód: Fix
Kiegészítő információk
Névleges szigetelési feszültség: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges üzemi megszakítóképesség: 100 kA 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
100 kA 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
100 kA 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus 440 V In/2 esetén
10000 ciklus 440 V In esetén
10000 ciklus 690 V In/2 esetén
5000 ciklus 690 V In esetén
Szerelési jellemzők
Teljesítmény disszipáció pólusonként: 17,6 W
Rögzítő támasz: Háttámasz
Szerelési pozíció: Vízszintes és függőleges
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási osztás: 35 mm
Védelmi típusok
Védelmi típus: L: túlterhelés elleni védelem (hosszú idejű)
S: rövid idejű zárlat elleni védelem
I: pillanatnyi zárlat elleni védelem
G: földzárlat elleni védelem
Kioldóegység beállítások
Kioldóegység névleges árama: 160 A 40 °C-on
Hosszú idejű kioldás beállítási típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú idejű védelem kioldási beállítási tartománya: 63...160 A
Hosszú idejű védelem késleltetési beállítási típusa tr: Állítható
Hosszú idejű késleltetés beállítási tartománya: 15...400 s 1,5 x Ir esetén
0,5...16 s 6 x Ir esetén
0,35...11 s 7,2 x Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldási beállítási típusa Isd: Állítható
Rövid idejű védelem kioldási beállítási tartománya: 1,5...10 x Ir
Rövid idejű védelem késleltetési beállítási típusa tsd: Állítható 5 beállítás
Rövid idejű késleltetés beállítási tartománya: 0...0,4 s I²t=off
0,1...0,4 s I²t=on
Pillanatnyi védelem kioldási beállítási típusa Ii: Állítható
Pillanatnyi védelem kioldási beállítási tartománya: 1,5...15 x In
Földzárlat védelem kioldási beállítási típusa Ig: Állítható 9 beállítás
Földzárlat kioldási beállítási tartománya: 0,4...1 x In ha In = 40 A
0,2...1 x In ha In > 40 A
Ig engedélyezés be/ki
Földzárlat védelem időkésleltetés beállítási típusa tg: Állítható 5 beállítás
Földzárlat időkésleltetés beállítási tartománya: 0...0,4 s I²t=off
0,1...0,4 s I²t=on
Szivárgóáram védelem: Nincs
Zóna szelektív reteszelés ZSI: Van
Jelzések és kommunikáció
Slotok száma: 5 slot
Helyi jelzések: Villogó LED (zöld) üzemkész állapotra
LED 105 % Ir (piros) túlterhelésre
LED 90 % Ir (narancssárga) túlterhelésre
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Teljesítmény minőség
Energiamérés
Pillanatnyi és igény szerinti értékek
Karbantartási jelzők
Védelmi és riasztási beállítások
Időbélyeggel ellátott előzmények és eseménytáblák
Áram- és teljesítményigény
Maximum/minimum értékek
Méretek
Szélesség: 105 mm
Magasság: 161 mm
Mélység: 86 mm
Nettó tömeg: 2,4 kg
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Villamos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti levegő hőmérséklet működés közben: -25...70 °C
Környezeti levegő hőmérséklet tároláskor: -40...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m teljesítménycsökkenés nélkül
2000 m...5000 m teljesítménycsökkenéssel
