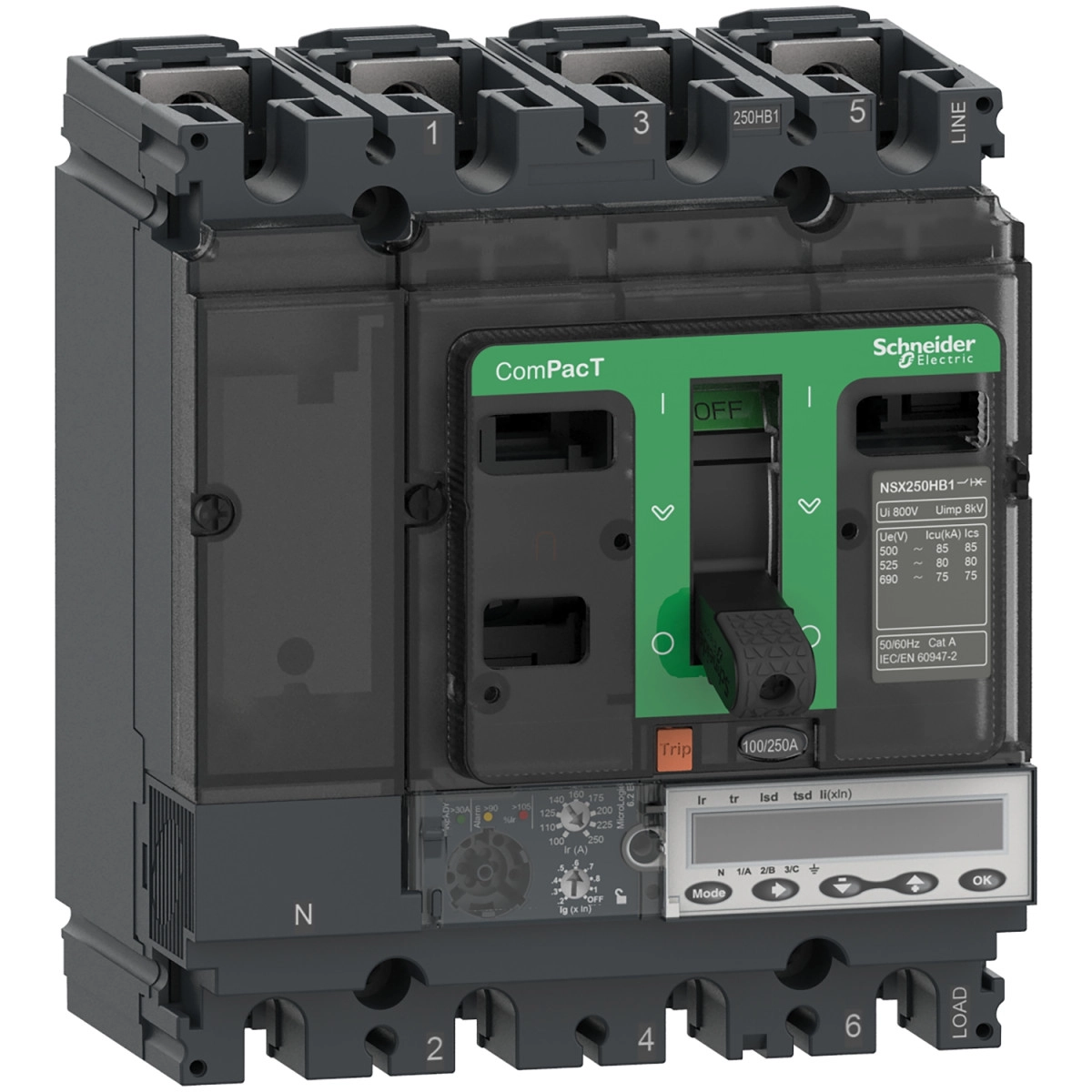

A Schneider Electric ComPacT NSX sorozatának NSX250HB1 típusú, C25V46E100 cikkszámú megszakítója egy nagy teljesítményű, 4 pólusú kompakt áramköri megszakító, amely kiemelkedő védelmi funkciókat biztosít az elektromos rendszerek számára. Ez a kompakt kialakítású, mégis robusztus berendezés maximálisan 100 A névleges áramerősséggel működik 40 °C-on, és kiváló rövidzárlati megszakítóképességgel rendelkezik, amely akár 75 kA-t is elérhet 690 V AC feszültségen.
A ComPacT NSX250HB1 megszakító egyik különleges tulajdonsága a beépített MicroLogic 6.2 E elektronikus kioldóegység, amely átfogó védelmi funkciókat kínál. Az LSIG védelmi funkciók (L: túlterhelés elleni hosszú késleltetésű védelem, S: rövid késleltetésű rövidzárlat védelem, I: pillanatnyi rövidzárlat védelem, G: földzárlat védelem) biztosítják az elektromos rendszer maximális biztonságát. A kioldóegység segítségével 9 különböző beállítás közül választhatsz a hosszú késleltetésű védelem esetében, az áramerősség-tartomány pedig 40-100 A között állítható. A rövid késleltetésű védelem 1,5-10 x Ir tartományban, a pillanatnyi védelem pedig 1,5-15 x In értékek között szabályozható. A földzárlat védelem szintén finoman hangolható, 0,4-1 x In tartományban 40 A-es névleges áram esetén, illetve 0,2-1 x In tartományban 40 A feletti névleges áram esetén.
A megszakító további fejlett funkciókat is kínál, például termikus memóriát, amely 20 percig megőrzi az adatokat a kioldás előtt és után, valamint zóna szelektív reteszelést (ZSI). A helyi jelzőrendszer tartalmaz villogó LED-et a működésre kész állapot jelzésére, valamint piros és narancssárga LED-eket a túlterhelés jelzésére. A berendezés rendelkezik LCD kijelzővel is, amely energiamérési funkciókat, időbélyeggel ellátott előzményeket és eseménytáblákat, igény szerinti áram- és teljesítményadatokat, védelmi és riasztási beállításokat, valamint egyéb hasznos információkat jelenít meg.
A ComPacT NSX250HB1 megszakító kiváló elektromos tartósságot biztosít, akár 20000 ciklust is kibír 440 V In/2 terhelésen, illetve 10000 ciklust 440 V In vagy 690 V In/2 terhelésen. A mechanikai tartóssága szintén kiemelkedő, 20000 ciklust garantál. A megszakító telepítése egyszerű, rögzíthető hátlapra, vízszintesen vagy függőlegesen, a hátsó oldalon síkban. A csatlakozások az elülső oldalon találhatók mind a felső, mind az alsó részen, a csatlakozási távolság pedig 35 mm.
A megszakító méretei kompaktak: szélessége 140 mm, magassága 161 mm, mélysége pedig 86 mm, nettó tömege mindössze 2,8 kg. A készülék széles környezeti hőmérséklet-tartományban (-25...70 °C) üzemeltethető, és akár 2000 m tengerszint feletti magasságig használható teljesítménycsökkenés nélkül. Környezetvédelmi szempontból is figyelemre méltó, IP40 védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint IK07 ütésállósággal az IEC 62262 szabvány alapján.
A Schneider Electric ComPacT NSX sorozatának NSX250HB1 megszakítója C25V46E100 cikkszámmal ideális választás olyan ipari és kereskedelmi alkalmazásokhoz, ahol nagy megszakítóképességre van szükség. Kiváló tulajdonságai és sokoldalú védelmi funkciói miatt tökéletes megoldást nyújt a legigényesebb villamossági rendszerekhez is.
Schneider Electric ComPacT NSX (2021) - C25V46E100 -Megszakító NSX250HB1, 75 kA 690 VAC, MicroLogic 6.2 E kioldóegység 100 A, 4P4d műszaki adatok
Főbb jellemzők
Sorozat: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid név: NSX250HB1
Termék vagy komponens típus: Megszakító
Eszköz alkalmazás: Elosztás
Pólusok adatai
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + OSN, 3D + N/2, 3D
Semleges vezeték pozíció: Bal
Villamos jellemzők
Névleges áram [In]: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 85 kA Icu 500 V AC 50/60 Hz esetén (IEC 60947-2 szerint)
80 kA Icu 525 V AC 50/60 Hz esetén (IEC 60947-2 szerint)
75 kA Icu 660/690 V AC 50/60 Hz esetén (IEC 60947-2 szerint)
Megszakítóképesség kód: HB1 75 kA 690 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 6.2 E
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSIG
Vezérlés típusa: Kapcsolókar
Megszakító rögzítési mód: Fix
Kiegészítő adatok
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi megszakítóképesség [Ics]: 85 kA 500 V AC 50/60 Hz esetén (IEC 60947-2 szerint)
80 kA 525 V AC 50/60 Hz esetén (IEC 60947-2 szerint)
75 kA 660/690 V AC 50/60 Hz esetén (IEC 60947-2 szerint)
Tartósság
Mechanikai tartósság: 20000 ciklus
Elektromos tartósság: 20000 ciklus 440 V In/2 esetén
10000 ciklus 440 V In esetén
10000 ciklus 690 V In/2 esetén
5000 ciklus 690 V In esetén
Fizikai jellemzők
Teljesítmény-disszipáció pólusonként: 17,6 W
Rögzítési alap: Hátlap
Rögzítési helyzet: Vízszintes és függőleges
Hátoldalon síkban
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 35 mm
Védelem típusa
Védelmi típus: L: túlterhelés elleni védelem (hosszú idejű)
S: rövidzárlat elleni védelem (rövid idejű)
I: pillanatnyi rövidzárlat elleni védelem
G: földzárlat elleni védelem
Beállítási lehetőségek
Kioldóegység névleges értéke: 100 A 40 °C-on
Hosszú idejű kioldási beállítás típusa Ir (termikus védelem): 9 beállítási lehetőség
Hosszú idejű védelem kioldási tartomány [Ir]: 40...100 A
Hosszú idejű védelem késleltetés beállítás típusa tr: Állítható
Hosszú idejű késleltetés beállítási tartománya [tr]: 15...400 s 1,5 x Ir esetén
0,5...16 s 6 x Ir esetén
0,35...11 s 7,2 x Ir esetén
Semleges védelem beállítása: 0,5 x Ir (3D + N/2)
1 x Ir (4D)
1,6 x Ir (3D + OSN)
Nincs védelem (3D)
További funkciók
Termikus memória: 20 perc a kioldás előtt és után
Rövid idejű védelem kioldási beállítás típusa Isd: Állítható
Rövid idejű védelem kioldási tartomány [Isd]: 1,5...10 x Ir
Rövid idejű védelem késleltetés beállítás típusa tsd: 5 beállítási lehetőség
Rövid idejű késleltetés beállítási tartomány [tsd]: 0...0,4 s I²t=ki
0,1...0,4 s I²t=be
Pillanatnyi védelem kioldási beállítás típusa Ii: Állítható
Pillanatnyi védelem kioldási tartomány [Ii]: 1,5...15 x In
Földzárlat védelem kioldási beállítás típusa Ig: 9 beállítási lehetőség
Földzárlat védelem kioldási tartomány [Ig]: 0,4...1 x In (In = 40 A esetén)
0,2...1 x In (In > 40 A esetén)
Ig engedélyezés be/ki
Földzárlat védelem késleltetés beállítás típusa tg: 5 beállítási lehetőség
Földzárlat késleltetés beállítási tartomány [tg]: 0...0,4 s I²t=ki
0,1...0,4 s I²t=be
Kijelzők és kommunikáció
Földzárlat védelem: Nincs
Zóna szelektív reteszelés ZSI: Van
Foglalatok száma: 5 foglalat
Helyi jelzés: Villogó LED (zöld) a működésre kész állapot jelzésére
LED 105% Ir (piros) túlterhelés jelzésére
LED 90% Ir (narancs) túlterhelés jelzésére
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Időbélyeges előzmények és eseménytáblák
Igény szerinti áram és teljesítmény
Védelmi és riasztási beállítások
Energiaminőség
Energiamérés
Pillanatnyi és igény szerinti értékek
Maximum/minimum értékek
Karbantartási jelzők
Méretek és működési környezet
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti működési hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -40...85 °C
Relatív páratartalom: 0...95%
Üzemi magasság: 0...2000 m teljesítménycsökkenés nélkül
2000...5000 m teljesítménycsökkenéssel
