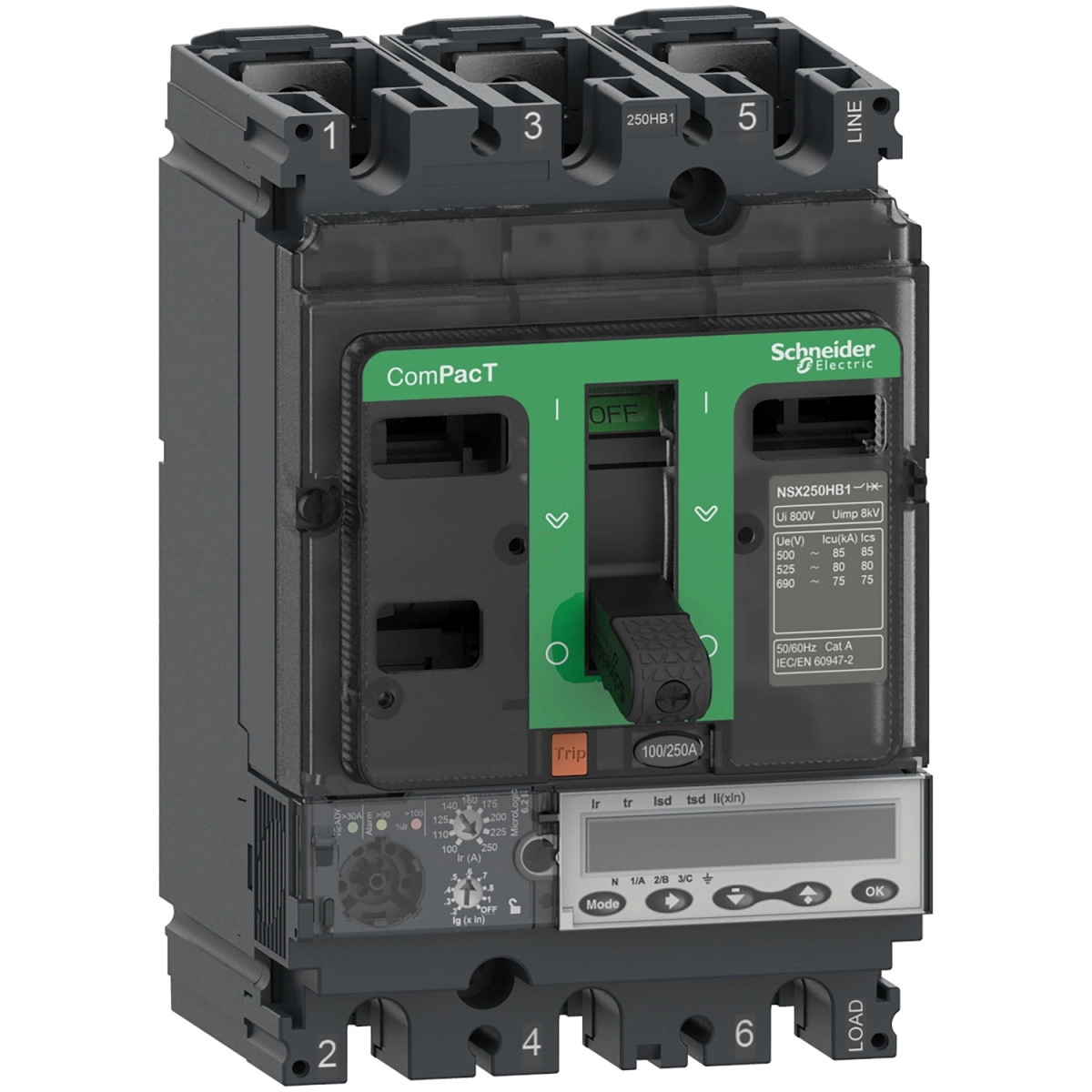

A Schneider Electric ComPacT NSX sorozatának C25R36E160 típusú megszakítója kiváló választás komplex elosztó rendszerek kiemelten magas szintű védelméhez. Ez a 3 pólusú megszakító különösen alkalmas olyan ipari és kereskedelmi környezetben, ahol a megbízhatóság és a pontos védelmi funkciók elengedhetetlenek a folyamatos működés biztosításához.
A ComPacT NSX250R típus kiemelkedő rövidzárlati megszakítóképességgel rendelkezik: 200 kA 220/240 V AC, 380/415 V AC és 440 V AC esetén, 80 kA 500 V AC-nél, 65 kA 525 V AC-nél és 45 kA 660/690 V AC feszültségnél - mindezt az IEC 60947-2 szabványnak megfelelően. A megszakító R200 kA 415 V AC kóddal rendelkezik, ami jelzi a kiemelkedő rövidzárlati teljesítményét. A készülék névleges üzemi áramerőssége 160 A 40 °C-on, névleges üzemi feszültsége pedig 690 V AC 50/60 Hz. A szigetelési feszültség 800 V AC, az impulzusfeszültség-állóság 8 kV.
A MicroLogic 6.2 E elektronikus kioldóegységgel szerelt megszakító LSIG védelmi funkciókat kínál: túlterhelés elleni védelem (L), késleltetett rövidzárlati védelem (S), pillanatnyi rövidzárlati védelem (I) és földzárlat elleni védelem (G). A túlterhelés elleni védelem beállítási tartománya 63-160 A, a késleltetett rövidzárlati védelemé 1,5-10 x Ir, a pillanatnyi rövidzárlati védelemé 1,5-15 x In, míg a földzárlat-védelem 0,4-1 x In értékre állítható be (In = 40 A esetén), illetve 0,2-1 x In értékre (In > 40 A esetén). A megszakító rendelkezik zónaszelektív reteszeléssel (ZSI) is, ami tovább növeli a szelektivitást a védelem működésekor.
A kommunikációs képességek tekintetében az eszköz fejlett adatkommunikációt tesz lehetővé. Méri a teljesítmény minőségét, az áramerősséget és a teljesítményigényt, valamint energiamérésre is képes. Lehetővé teszi pillanatnyi és igény szerinti értékek figyelését, védelmi és riasztási beállítások módosítását, karbantartási indikátorok követését, maximum/minimum értékek rögzítését, valamint időbélyeggel ellátott előzmények és eseménytáblák megtekintését. A megszakító LCD kijelzővel rendelkezik, ami megkönnyíti a paraméterek leolvasását és beállítását.
A mechanikai és elektromos tartósság tekintetében a megszakító 20000 működési ciklust biztosít mechanikai szempontból, illetve a terheléstől függően 5000-20000 ciklust elektromos szempontból. A megszakító fix kivitelű, kapcsolási módja pedig átkapcsolásos. Telepíthető vízszintesen és függőlegesen, valamint síkban a hátoldalával. Mind a felső, mind az alsó csatlakozás elöl történik, 35 mm-es csatlakozási távolsággal.
Fizikai paraméterei: 105 mm szélesség, 161 mm magasság, 86 mm mélység, 2,4 kg nettó súly. Környezeti működési feltételei: -25...+70 °C üzemi hőmérséklet, -40...+85 °C tárolási hőmérséklet, 0-95% relatív páratartalom. Túlfeszültségi kategória III, elektromos érintésvédelmi osztály Class II az előlapon. IP40 védettségi fokozat az IEC 60529 szerint, és IK07 ütésállóság az IEC 62262 szerint. A megszakító magasságtól függően teljesítmény-csökkentés nélkül 0-2000 m, teljesítmény-csökkentéssel 2000-5000 m tengerszint feletti magasságig használható.
Schneider Electric ComPacT NSX (2021) - C25R36E160 -Megszakító NSX250R, 200 kA 415 VAC, MicroLogic 6.2 E kioldóegység 160 A, 3P3d műszaki adatok
Általános jellemzők
Terméktípus: Megszakító
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX250R
Alkalmazás: Elosztás
Pólusok: 3P
Védett pólusok: 3D
Elektromos jellemzők
Névleges áram: 160 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, EN/IEC 60947-2 szabvány szerint
Felhasználási kategória: A kategória
Megszakító képesség
Megszakítóképesség:
200 kA Icu 220/240 V AC 50/60 Hz IEC 60947-2 szerint
200 kA Icu 380/415 V AC 50/60 Hz IEC 60947-2 szerint
200 kA Icu 440 V AC 50/60 Hz IEC 60947-2 szerint
80 kA Icu 500 V AC 50/60 Hz IEC 60947-2 szerint
65 kA Icu 525 V AC 50/60 Hz IEC 60947-2 szerint
45 kA Icu 660/690 V AC 50/60 Hz IEC 60947-2 szerint
Megszakítóképesség kód: R 200 kA 415 V AC
Kioldóegység jellemzők
Kioldóegység neve: MicroLogic 6.2 E
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSIG
Kioldóegység névleges árama: 160 A 40 °C-on
Hosszú késleltetésű védelem
Ir beállítási tartomány: 63...160 A
Késleltetés beállítási tartomány:
15...400 s 1,5 x Ir-nél
0,5...16 s 6 x Ir-nél
0,35...11 s 7,2 x Ir-nél
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem
Isd beállítási tartomány: 1,5...10 x Ir
tsd késleltetés beállítási tartomány:
0...0,4 s I²t=off
0,1...0,4 s I²t=on
Pillanatnyi védelem
Ii beállítási tartomány: 1,5...15 x In
Földzárlat védelem
Ig beállítási tartomány:
0,4...1 x In In = 40 A esetén
0,2...1 x In In > 40 A esetén
Ig engedélyezés be/ki
tg késleltetés beállítási tartomány:
0...0,4 s I²t=off
0,1...0,4 s I²t=on
Kommunikáció
Adatkommunikáció:
Teljesítmény minőség
Áram- és teljesítményigény
Energiamérés
Pillanatnyi és igény szerinti értékek
Védelmi és riasztási beállítások
Karbantartási indikátorok
Maximum/minimum értékek
Időbélyeggel ellátott előzmények és eseménytáblák
Kijelző típusa: LCD kijelző
Mérési típus: Energiamérő
Fizikai jellemzők
Szélesség: 105 mm
Magasság: 161 mm
Mélység: 86 mm
Tartósság: 20000 mechanikus ciklus
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos érintésvédelem: Class II az előlapon
Szennyezési fokozat: 3 IEC 60664-1 szerint
IP védettség: IP40 IEC 60529 szerint
IK védettség: IK07 IEC 62262 szerint
Üzemi hőmérséklet: -25...70 °C
Tárolási hőmérséklet: -40...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m teljesítmény-csökkentés nélkül, 2000...5000 m teljesítmény-csökkentéssel
