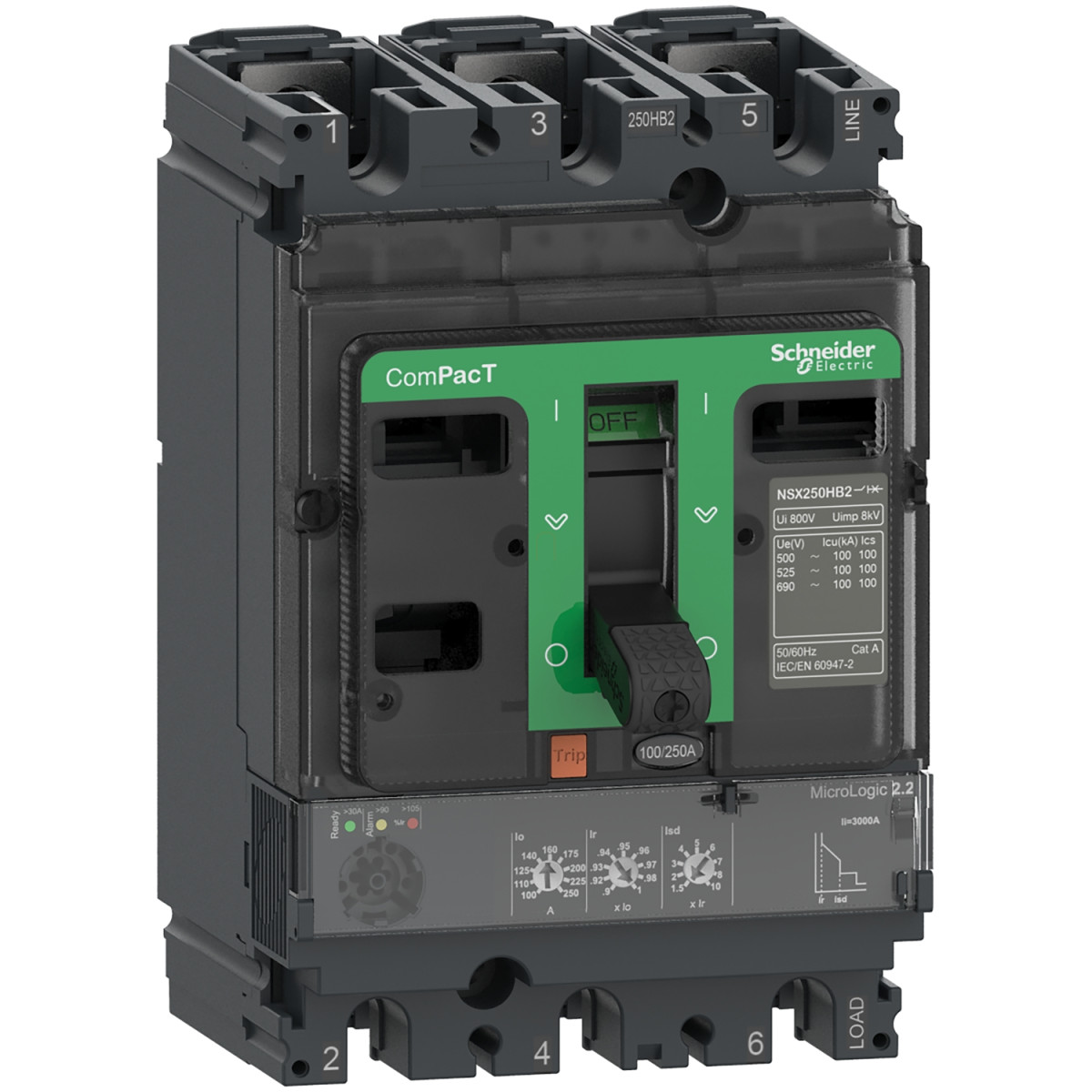

Schneider Electric ComPacT NSX (2021) - C25R32D160 - Megszakító NSX250R, 200 kA 415 VAC, MicroLogic 2.2 kioldóegység 160 A, 3P3d

Szélesség méret: 140 mm

Hosszúság méret: 200 mm

Magasság méret: 110 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C25R32D160 - Megszakító NSX250R, 200 kA 415 VAC, MicroLogic 2.2 kioldóegység 160 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C25R32D160 - Megszakító NSX250R, 200 kA 415 VAC, MicroLogic 2.2 kioldóegység 160 A, 3P3d
Brand: Schneider Electric
SKU: 3606482000964
Price: 633164 HUF
Availability: InStock

633 164 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX C25R32D160 áramköri megszakító a megbízható villamos hálózatvédelem élvonalbeli képviselője, amely kiemelkedő teljesítményt és rugalmas védelmi funkciókat kínál. Ez a 3 pólusú, 3D védett pólusú kialakítású megszakító a ComPacT NSX250R sorozat tagja, és kifejezetten elosztóhálózatok védelmére fejlesztették ki.

A C25R32D160 modell 160 A névleges árammal rendelkezik 40 °C környezeti hőmérsékleten, és 690 V AC névleges üzemi feszültségen működik. Az eszköz lenyűgöző megszakítóképességgel büszkélkedhet: 200 kA 220/240 V AC, 380/415 V AC és 440 V AC feszültségen, 80 kA 500 V AC feszültségen, 65 kA 525 V AC feszültségen, valamint 45 kA 660/690 V AC feszültségen. A megszakítóképesség kódja R 200 kA 415 V AC, ami jelzi a készülék rendkívüli teljesítményét és megbízhatóságát nagy terhelés esetén is.

A C25R32D160 megszakító MicroLogic 2.2 elektronikus kioldóegységgel rendelkezik, amely fejlett LSoI (hosszú késleltetésű, rövid késleltetésű és azonnali) védelmi funkciókat kínál. A kioldóegység 160 A névleges áramerősséggel működik 40 °C-on, és számos beállítási lehetőséget biztosít a pontos védelemhez. A hosszú késleltetésű túlterhelés elleni védelem (Ir) 63-160 A tartományban 9 különböző beállítással állítható, míg a rövid késleltetésű zárlat elleni védelem (Isd) 1,5-10 x Ir tartományban szintén 9 különböző beállítással konfigurálható. Az azonnali zárlat elleni védelem (Ii) fix értéke 2400 A. A termikus memória 20 perc a kioldás előtt és után, ami további biztonságot nyújt az ismétlődő túlterhelésekkel szemben.

A megszakító különleges jellemzői közé tartozik a kapcsolókaros vezérlés, a fix szerelési mód, valamint a sokoldalú szerelési lehetőségek: vízszintesen, függőlegesen vagy hátlapra szerelve is elhelyezhető. Mind a felső, mind az alsó csatlakozás elölről történik, 35 mm csatlakozási távolsággal. A készülék helyi jelzőrendszerrel is rendelkezik: villogó zöld LED jelzi az üzemkész állapotot, piros LED a 105%-os túlterhelést, narancssárga LED pedig a 90%-os túlterhelést.

A C25R32D160 megszakító mechanikai élettartama 20000 ciklus, elektromos élettartama pedig 20000 ciklus 440 V In/2 terhelésen, 10000 ciklus 440 V In terhelésen, 10000 ciklus 690 V In/2 terhelésen, illetve 5000 ciklus 690 V In terhelésen. A Schneider Electric ComPacT NSX250R C25R32D160 megszakító méretei 105 mm szélesség, 161 mm magasság és 86 mm mélység. Kiemelkedő környezeti jellemzői közé tartozik a -25...70 °C üzemi hőmérséklet-tartomány, a 0...95% relatív páratartalom, valamint az akár 2000 m tengerszint feletti magasságig történő teljesítménycsökkenés nélküli működés.

Schneider Electric ComPacT NSX (2021) - C25R32D160 - Megszakító NSX250R, 200 kA 415 VAC, MicroLogic 2.2 kioldóegység 160 A, 3P3d műszaki adatok

Általános jellemzők

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Eszköz rövid neve: NSX250R

Termék vagy komponens típusa: Áramköri megszakító

Eszköz alkalmazás: Elosztás

Pólusok leírása: 3P

Védett pólusok leírása: 3D

Elektromos jellemzők

Névleges áram [In]: 160 A 40 °C-on

Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz

Hálózat típus: AC

Hálózati frekvencia: 50/60 Hz

Szigetelésre alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak

Felhasználási kategória: A kategória

Megszakítóképesség:

200 kA Icu 220/240 V AC 50/60 Hz-en, megfelel az IEC 60947-2 szabványnak

200 kA Icu 380/415 V AC 50/60 Hz-en, megfelel az IEC 60947-2 szabványnak

200 kA Icu 440 V AC 50/60 Hz-en, megfelel az IEC 60947-2 szabványnak

80 kA Icu 500 V AC 50/60 Hz-en, megfelel az IEC 60947-2 szabványnak

65 kA Icu 525 V AC 50/60 Hz-en, megfelel az IEC 60947-2 szabványnak

45 kA Icu 660/690 V AC 50/60 Hz-en, megfelel az IEC 60947-2 szabványnak

Megszakítóképesség kód: R 200 kA 415 V AC

Kioldóegység

Kioldóegység neve: MicroLogic 2.2

Kioldóegység technológia: Elektronikus

Kioldóegység védelmi funkciók: LSoI

Kioldóegység névleges áram: 160 A 40 °C-on

Védelmi típus:

L: túlterhelés elleni védelem (hosszú késleltetésű)

So: rövid késleltetésű zárlat elleni védelem fix késleltetéssel

I: azonnali zárlat elleni védelem

Hosszú késleltetésű pick-up beállítás típus Ir (termikus védelem): Állítható 9 beállítás

Hosszú késleltetésű védelem pick-up beállítási tartománya [Ir]: 63...160 A

Hosszú késleltetésű védelem késleltetési beállítás típus tr: Fix

Hosszú késleltetésű késleltetés beállítási tartomány [tr]:

400 s 1,5 x Ir-nél

16 s 6 x Ir-nél

11 s 7,2 x Ir-nél

Termikus memória: 20 perc a kioldás előtt és után

Rövid késleltetésű védelem pick-up beállítás típus Isd: Állítható 9 beállítás

Rövid késleltetésű védelem pick-up beállítási tartomány [Isd]: 1,5...10 x Ir

Rövid késleltetésű védelem késleltetési beállítás típus tsd: Fix

Azonnali védelem pick-up beállítás típus Ii: Fix

Azonnali védelem pick-up beállítási tartomány [Ii]: 2400 A

Földzárlat védelem: Nélkül

Zóna szelektív reteszelés ZSI: Nélkül

Mechanikai jellemzők

Vezérlés típusa: Kapcsolókar

Megszakító szerelési mód: Fix

Szerelési támogatás: Hátlap

Szerelési pozíció: Vízszintes és függőleges, Hátlapra szerelhető

Felső csatlakozás: Elülső

Alsó csatlakozás: Elülső

Csatlakozási távolság: 35 mm

Rekeszek száma: 5 rekesz

Kijelzések

Helyi jelzés:

Villogó LED (zöld) üzemkész állapotra

LED 105% Ir (piros) túlterhelésre

LED 90% Ir (narancssárga) túlterhelésre

Tartósság

Mechanikai élettartam: 20000 ciklus

Elektromos élettartam:

20000 ciklus 440 V In/2-nél

10000 ciklus 440 V In-nél

10000 ciklus 690 V In/2-nél

5000 ciklus 690 V In-nél

Elektromos paraméterek

Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz

Névleges lökőfeszültség [Uimp]: 8 kV

Névleges üzemi megszakítóképesség [Ics]:

200 kA 220/240 V AC 50/60 Hz-en, megfelel az IEC 60947-2 szabványnak

200 kA 380/415 V AC 50/60 Hz-en, megfelel az IEC 60947-2 szabványnak

200 kA 440 V AC 50/60 Hz-en, megfelel az IEC 60947-2 szabványnak

80 kA 500 V AC 50/60 Hz-en, megfelel az IEC 60947-2 szabványnak

65 kA 525 V AC 50/60 Hz-en, megfelel az IEC 60947-2 szabványnak

45 kA 660/690 V AC 50/60 Hz-en, megfelel az IEC 60947-2 szabványnak

Teljesítmény-disszipáció pólusonként: 17,6 W

Fizikai jellemzők

Szélesség (Sz): 105 mm

Magasság (M): 161 mm

Mélység (Mé): 86 mm

Környezeti jellemzők

Szabványok: EN/IEC 60947-2

Túlfeszültség kategória: III

Érintésvédelmi osztály: II. osztály az előlapon

Szennyezési fokozat: 3, megfelel az IEC 60664-1 szabványnak

IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak

IK ütésállóság: IK07, megfelel az IEC 62262 szabványnak

Üzemi környezeti hőmérséklet: -25...70 °C

Tárolási környezeti hőmérséklet: -50...85 °C

Relatív páratartalom: 0...95 %

Üzemi magasság: 0...2000 m derating nélkül, 2000 m...5000 m deratinggel

Termék adatok

Szélesség méret

140 mm

Hosszúság méret

200 mm

Magasság méret

110 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606482000964

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

690 - 690 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

2,045 kg/db

Cikkszám

3606482000964
