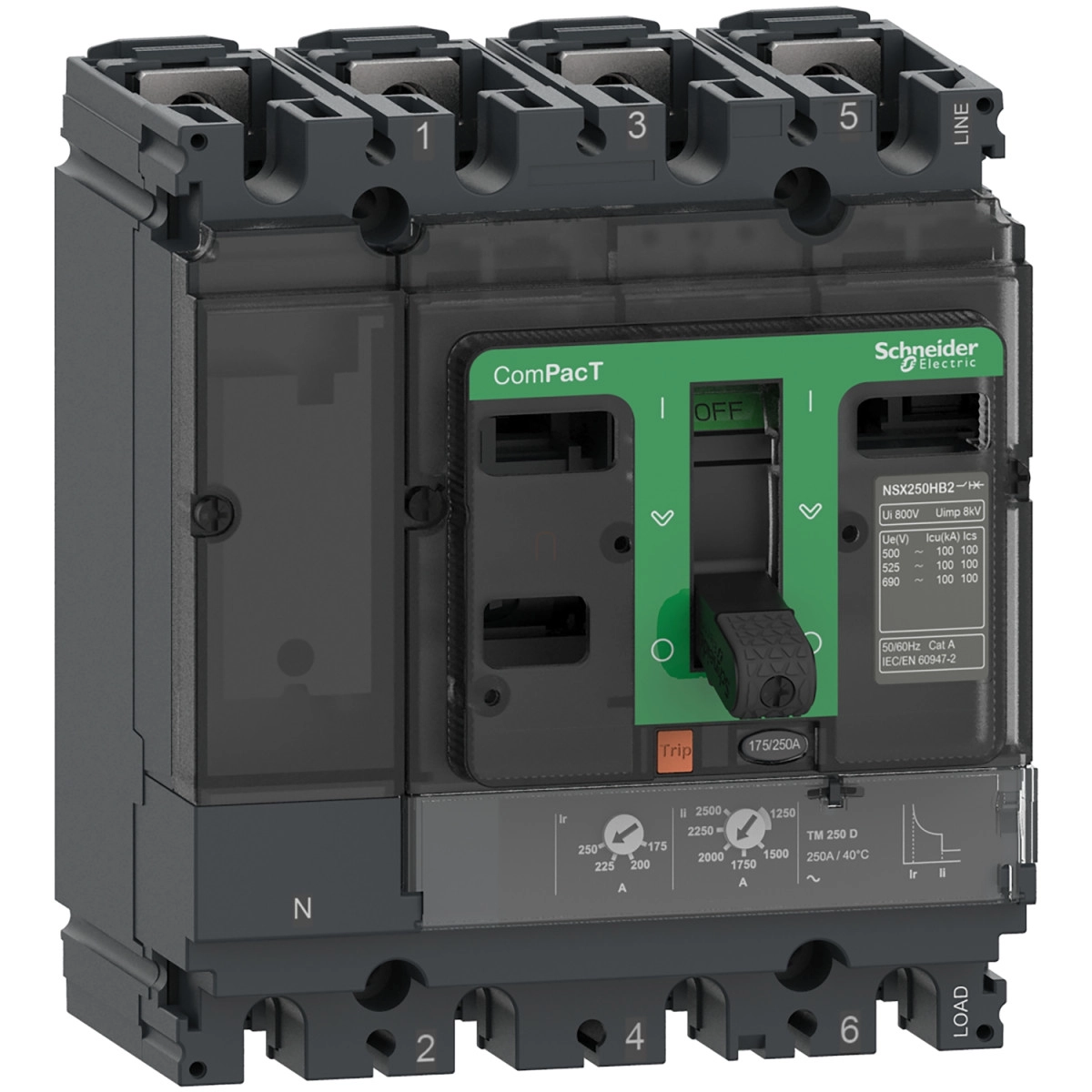

Schneider Electric ComPacT NSX (2021) - C25N6TM250 - Megszakító NSX250N, 50 kA 415 VAC, TMD kioldóegység 250 A, 4P3d

Szélesség méret: 150 mm

Hosszúság méret: 190 mm

Magasság méret: 140 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C25N6TM250 - Megszakító NSX250N, 50 kA 415 VAC, TMD kioldóegység 250 A, 4P3d

Name: Schneider Electric ComPacT NSX (2021) - C25N6TM250 - Megszakító NSX250N, 50 kA 415 VAC, TMD kioldóegység 250 A, 4P3d
Brand: Schneider Electric
SKU: 3606481998026
Price: 456895 HUF
Availability: InStock

456 895 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX250N kismegszakító egy rendkívül megbízható, nagy teljesítményű áramkörvédelmi eszköz, amely elsősorban ipari és kereskedelmi elosztóhálózatokban történő alkalmazásra lett kifejlesztve. A C25N6TM250 típusú megszakító a ComPacT NSX termékcsalád tagjaként egyesíti a korszerű védelmi funkciókat a kompakt kialakítással, így ideális választás olyan környezetben, ahol a megbízható áramkörvédelem mellett a helytakarékosság is fontos szempont.

A Schneider Electric ComPacT NSX250N megszakító 4 pólusú kivitelben készül, amelyből 3 pólus védett (3D konfiguráció), a baloldali nulla-pólus pedig védelem nélküli. A készülék névleges árama 250A 40°C környezeti hőmérsékleten, névleges üzemi feszültsége pedig 690V AC 50/60 Hz. A megszakító kimagasló rövidzárlati megszakítóképességgel rendelkezik, amely 380/415V AC feszültségen 50 kA értéket biztosít az IEC 60947-2 szabvány szerint. Más feszültségszinteken is kiváló védelmi paraméterekkel rendelkezik: 220/240V AC-n 90 kA, 440V AC-n 50 kA, 500V AC-n 36 kA, 525V AC-n 35 kA, míg 660/690V AC feszültségnél 10 kA rövidzárlati megszakítóképességet biztosít.

A ComPacT NSX250N megszakító TM-D típusú, termikus-mágneses kioldóegységgel van felszerelve, amely kettős védelmi funkciót lát el: túlterhelésvédelem (L) és rövidzárlati védelem (I). A hosszú késleltetésű (termikus) védelem beállítási tartománya 0,7-1 x In, tehát 175-250A között állítható. A rövidzárlati (mágneses) védelem 5-10 x In értékre állítható, ami 1250-2500A közötti azonnali kioldást jelent. A készülék mechanikai élettartama 20000 kapcsolási ciklus, elektromos élettartama pedig a terheléstől függően 5000-20000 ciklus között változik. A megszakító pólusonkénti teljesítményvesztesége 18,75W.

A Schneider Electric ComPacT NSX250N megszakító fix kivitelben, alaplapra szerelhető, vízszintes és függőleges beépítési helyzetben egyaránt alkalmazható. Csatlakozása elöl található, mind a felső, mind az alsó részen. Méretei kompakt kialakítást biztosítanak: szélessége 140 mm, magassága 161 mm, mélysége 86 mm. A készülék IP40 védettséggel rendelkezik az IEC 60529 szabvány szerint, ütésállósága IK07 az IEC 62262 szabványnak megfelelően. Széles üzemi hőmérséklet-tartományban (-25...70°C) használható, és akár 2000 m tengerszint feletti magasságig teljesítménycsökkenés nélkül működtethető. A relatív páratartalom 0-95% között lehet a megfelelő működéshez.

Schneider Electric ComPacT NSX (2021) - C25N6TM250 - Megszakító NSX250N, 50 kA 415 VAC, TMD kioldóegység 250 A, 4P3d műszaki adatok

Főbb jellemzők

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Készülék rövid neve: NSX250N

Termék- vagy alkatrész típusa: Megszakító

Készülék alkalmazása: Elosztás

Pólusok leírása: 4P

Védett pólusok leírása: 3D

Nulla vezető pozíciója: Bal

Villamos jellemzők

Névleges áramerősség [In]: 250 A 40 °C-on

Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak

Felhasználási kategória: A kategória

Megszakítóképesség

Megszakítóképesség:

90 kA Icu 220/240 V AC 50/60 Hz, IEC 60947-2 szerint

50 kA Icu 380/415 V AC 50/60 Hz, IEC 60947-2 szerint

50 kA Icu 440 V AC 50/60 Hz, IEC 60947-2 szerint

36 kA Icu 500 V AC 50/60 Hz, IEC 60947-2 szerint

35 kA Icu 525 V AC 50/60 Hz, IEC 60947-2 szerint

10 kA Icu 660/690 V AC 50/60 Hz, IEC 60947-2 szerint

85 kA Icu 240 V AC 50/60 Hz, UL 60947-4-1 szerint

50 kA Icu 480 V AC 50/60 Hz, UL 60947-4-1 szerint

15 kA Icu 600 V AC 50/60 Hz, UL 60947-4-1 szerint

Megszakítóképesség kód: N 50 kA 415 V AC

Kioldóegység

Kioldóegység neve: TM-D

Kioldóegység technológia: Termikus-mágneses

Kioldóegység védelmi funkciói: LI

Vezérlés típusa: Fogantyú

Megszakító szerelési mód: Fix

Kiegészítő információk

Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz

Névleges lökőfeszültség-állóság [Uimp]: 8 kV

Névleges üzemi megszakítóképesség [Ics]:

90 kA 220/240 V AC 50/60 Hz, IEC 60947-2 szerint

50 kA 380/415 V AC 50/60 Hz, IEC 60947-2 szerint

50 kA 440 V AC 50/60 Hz, IEC 60947-2 szerint

36 kA 500 V AC 50/60 Hz, IEC 60947-2 szerint

35 kA 525 V AC 50/60 Hz, IEC 60947-2 szerint

10 kA 660/690 V AC 50/60 Hz, IEC 60947-2 szerint

Mechanikai élettartam: 20000 ciklus

Elektromos élettartam:

20000 ciklus 440 V In/2

10000 ciklus 440 V In

10000 ciklus 690 V In/2

5000 ciklus 690 V In

Teljesítményveszteség pólusonként: 18.75 W

Szerelési felület: Alaplapra

Szerelési helyzet: Vízszintes és függőleges, hátlapra fektetve

Felső csatlakozás: Elöl

Alsó csatlakozás: Elöl

Csatlakozási távolság: 35 mm

Védelem

Védelem típusa: L: túlterhelés védelem (termikus), I: rövidzárlat védelem (mágneses)

Kioldóegység névleges értéke: 250 A 40 °C-on

Hosszúidejű kioldóáram beállítás típusa Ir (termikus védelem): Állítható

Hosszúidejű védelmi kioldóáram beállítási tartomány [Ir]: 0.7...1 x In

Hosszúidejű védelmi késleltetés beállítás típusa tr: Fix

Hosszúidejű késleltetés beállítási tartomány [tr]: 120...400 s 1.5 x In, 15 s 6 x Ir

Nulla-vezető védelmi beállítás: Védelem nélkül (3D)

Pillanatnyi kioldóáram beállítás típusa Ii: Állítható

Pillanatnyi védelem kioldóáram beállítási tartomány [Ii]: 5...10 x In

Földzárlat védelem: Nincs

Fizikai jellemzők

Nyílások száma: 5 nyílás

Szélesség: 140 mm

Magasság: 161 mm

Mélység: 86 mm

Környezeti paraméterek

Szabványok: EN/IEC 60947-2

Túlfeszültség kategória: III

Villamos áramütés elleni védelem osztálya: II. osztály az előlapon

Szennyezettségi fok: 3, IEC 60664-1 szerint

IP védettségi fokozat: IP40, IEC 60529 szerint

IK ütésállósági fokozat: IK07, IEC 62262 szerint

Üzemi környezeti hőmérséklet: -25...70 °C

Tárolási környezeti hőmérséklet: -50...85 °C

Relatív páratartalom: 0...95 %

Üzemi tengerszint feletti magasság: 0...2000 m teljesítménycsökkenés nélkül, 2000 m...5000 m teljesítménycsökkenéssel

Termék adatok

Szélesség méret

150 mm

Hosszúság méret

190 mm

Magasság méret

140 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481998026

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

690 - 690 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

2,5 kg/db

Cikkszám

3606481998026
