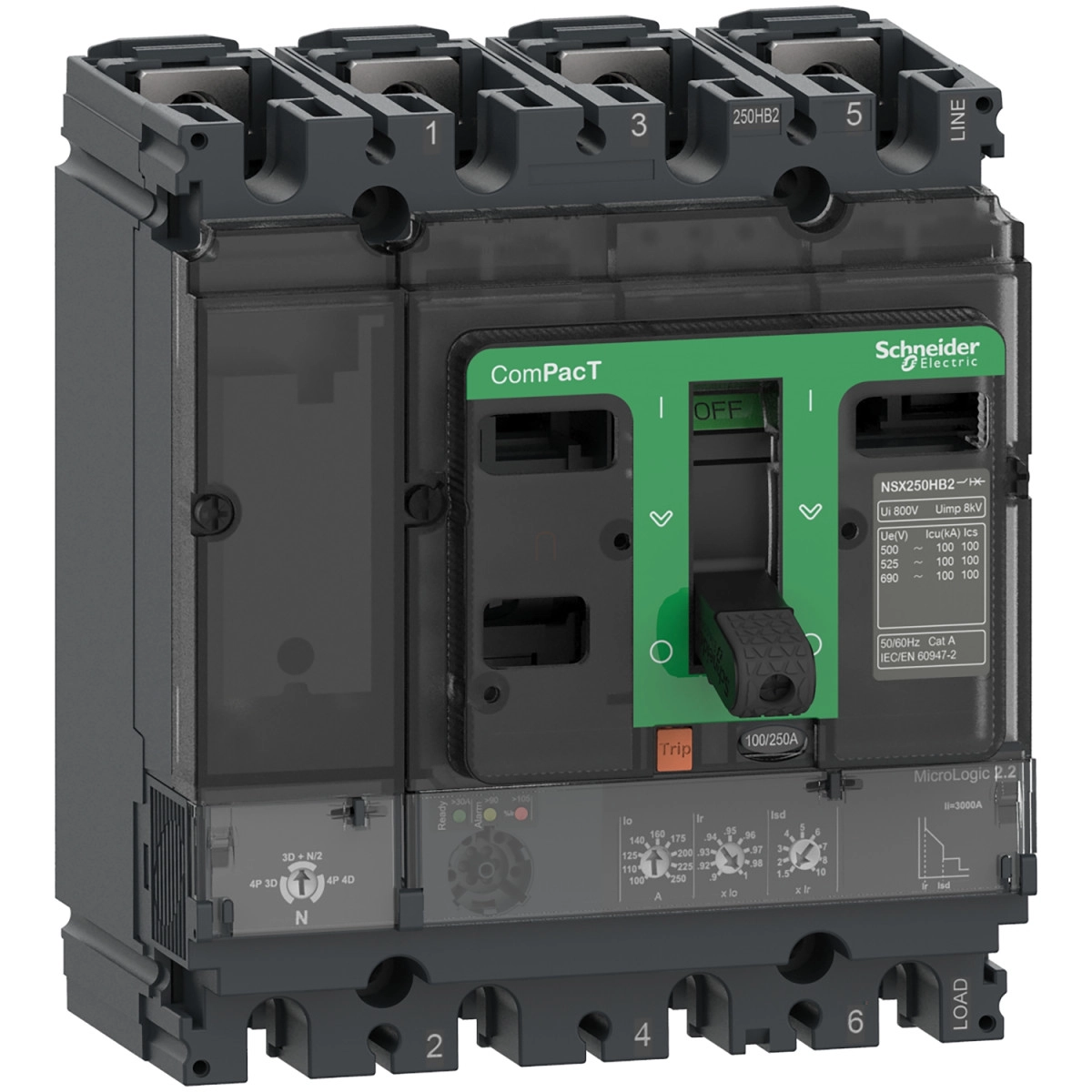

Schneider Electric ComPacT NSX (2021) - C25N42D100 - Megszakító NSX250N, 50 kA 415 VAC, MicroLogic 2.2 kioldóegység 100 A, 4P4d

Szélesség méret: 150 mm

Hosszúság méret: 190 mm

Magasság méret: 140 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C25N42D100 - Megszakító NSX250N, 50 kA 415 VAC, MicroLogic 2.2 kioldóegység 100 A, 4P4d

Name: Schneider Electric ComPacT NSX (2021) - C25N42D100 - Megszakító NSX250N, 50 kA 415 VAC, MicroLogic 2.2 kioldóegység 100 A, 4P4d
Brand: Schneider Electric
SKU: 3606481998309
Price: 398818 HUF
Availability: InStock

398 818 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX termékcsaládba tartozó C25N42D100 cikkszámú megszakító a legújabb fejlesztések eredménye a villamos elosztóhálózatok védelme területén. Ez a négy pólusú NSX250N típusú kompakt megszakító magas szintű védelmi funkciókat és megbízható működést kínál ipari és kereskedelmi alkalmazásokhoz egyaránt.

A C25N42D100 típusú megszakítót a MicroLogic 2.2 elektronikus kioldóegység teszi különlegessé, amely fejlett védelmi funkciókkal rendelkezik. A kioldóegység LSoI védelmet biztosít: túlterhelés elleni védelmet (L), rövididejű késleltetett rövidzárlat elleni védelmet (So) és pillanatnyi rövidzárlat elleni védelmet (I). A beállítható túlterhelés elleni védelem 40-100 A tartományban (9 fokozatban), a rövidzárlati védelem pedig 1,5-10-szeres névleges áramra állítható be, ami lehetővé teszi a készülék pontos adaptálását a védett rendszer sajátosságaihoz. A 100 A névleges áram és a 40°C-os környezeti hőmérsékletre történt méretezés biztosítja a készülék megfelelő teljesítményét ipari környezetben is.

A megszakító kiemelkedő szakítóképessége (Breaking capacity) különböző feszültségszinteken biztosítja a hatékony védelmet: 50 kA 380/415 V AC-n, 90 kA 220/240 V AC-n, valamint 10 kA 660/690 V AC-n. Ez széles alkalmazási területet tesz lehetővé, különösen a nagy zárlati áramokkal jellemezhető ipari környezetben. A készülék rendelkezik szigetelési funkcióval is (megfelel az EN/IEC 60947-2 szabványnak), így karbantartási célokra is alkalmazható. Az NSX250N megszakító méretei kompaktak: 140 mm szélesség, 161 mm magasság és 86 mm mélység, így könnyen beépíthető meglévő elosztószekrényekbe is. A rögzítése hátlapra történik, és mind vízszintes, mind függőleges pozícióban szerelhető.

A ComPacT NSX megszakító fejlett jelzési rendszerrel is rendelkezik: a villogó zöld LED jelzi a működésre kész állapotot, míg a piros és narancs LED-ek a túlterhelési állapotokat (105% és 90% Ir) mutatják. A termék mechanikai élettartama 20 000 kapcsolási ciklus, míg villamos élettartama terheléstől függően 5 000-20 000 ciklus. A C25N42D100 megszakító rugalmas szerelési lehetőségekkel rendelkezik: elölről csatlakoztatható mind a felső, mind az alsó kivezetésein, a csatlakozási távolság pedig 35 mm. Az elektronikus kioldóegység további előnye a 20 perces termikus memória, amely a kioldás előtt és után is megőrzi a túlterhelési információkat. A készülék IP40 védettséggel és IK07 ütésállósággal rendelkezik, és széles működési hőmérséklet-tartományban (-25°C és +70°C között) használható, ami tovább növeli a felhasználási területek számát.

Schneider Electric ComPacT NSX (2021) - C25N42D100 -Megszakító NSX250N, 50 kA 415 VAC, MicroLogic 2.2 kioldóegység 100 A, 4P4d műszaki adatok

Főbb jellemzők

Sorozat: ComPacT

Terméknév: ComPacT NSX

Eszköz rövid neve: NSX250N

Termék vagy alkatrész típusa: Megszakító

Eszköz alkalmazás: Elosztás

Pólusok leírása: 4P

Védett pólusok leírása: 4D, 3D + N/2, 3D + N/2

Semleges pólus pozíció: Bal

Névleges áram [In]: 100 A 40 °C-on

Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Szakítóképesség

90 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint

50 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint

50 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint

36 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint

35 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint

10 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint

85 kA Icu 240 V AC 50/60 Hz az UL 60947-4-1 szerint

50 kA Icu 480 V AC 50/60 Hz az UL 60947-4-1 szerint

15 kA Icu 600 V AC 50/60 Hz az UL 60947-4-1 szerint

Szakítóképesség kód: N 50 kA 415 V AC

Kioldóegység

Kioldóegység neve: MicroLogic 2.2

Kioldóegység technológia: Elektronikus

Kioldóegység védelmi funkciók: LSoI

Vezérlés típusa: Kapcsolókar

Megszakító szerelési mód: Rögzített

Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz

Névleges lökőfeszültség-állóság [Uimp]: 8 kV

Működési jellemzők

Mechanikai élettartam: 20000 ciklus

Villamos élettartam: 20000 ciklus 440 V In/2 terhelésnél, 10000 ciklus 440 V In terhelésnél, 10000 ciklus 690 V In/2 terhelésnél, 5000 ciklus 690 V In terhelésnél

Teljesítmény disszipáció pólusonként: 17.6 W

Szerelési alap: Hátlap

Szerelési helyzet: Vízszintes és függőleges, Hátlapra síkban

Felső csatlakozás: Elülső

Alsó csatlakozás: Elülső

Csatlakozási osztásköz: 35 mm

Védelem típusa

L: túlterhelés védelem (hosszú késleltetésű)

So: rövid késleltetésű rövidzárlat védelem rögzített késleltetéssel

I: pillanatnyi rövidzárlat védelem

Kioldóegység névleges áramerősség: 100 A 40 °C-on

Túlterhelési áram beállítás típusa Ir: Állítható 9 beállítás

Túlterhelési áram beállítási tartomány [Ir]: 40...100 A

Túlterhelési védelem késleltetési beállítás típusa tr: Rögzített

Túlterhelési késleltetés beállítási tartomány [tr]: 400 s 1.5 x Ir áramnál, 16 s 6 x Ir áramnál, 11 s 7.2 x Ir áramnál

Semleges védelem beállítás: 0.5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)

Termikus memória: 20 perc kioldás előtt és után

Rövidzárlati áram beállítás típusa Isd: Állítható 9 beállítás

Rövidzárlati áram beállítási tartomány [Isd]: 1.5...10 x Ir

Rövidzárlati védelem késleltetési beállítás típusa tsd: Rögzített

Pillanatnyi áram beállítás típusa Ii: Rögzített

Pillanatnyi áram beállítási tartomány [Ii]: 1500 A

Helyi jelzések

Villogó LED (zöld) működésre kész állapotra

LED 105 % Ir (piros) túlterhelésre

LED 90 % Ir (narancs) túlterhelésre

Méretek és tömeg

Szélesség: 140 mm

Magasság: 161 mm

Mélység: 86 mm

Nettó tömeg: 2.8 kg

Környezeti feltételek

Szabványok: EN/IEC 60947-2

Túlfeszültségi kategória: III

Villamos áramütés elleni védelem osztálya: II. osztály az előlapon

Szennyezési fokozat: 3 az IEC 60664-1 szerint

IP védettségi fokozat: IP40 az IEC 60529 szerint

IK védettségi fokozat: IK07 az IEC 62262 szerint

Környezeti hőmérséklet üzemelés során: -25…70 °C

Környezeti hőmérséklet tároláskor: -50…85 °C

Relatív páratartalom: 0…95 %

Üzemelési magasság: 0...2000 m teljesítménycsökkenés nélkül, 2000 m...5000 m teljesítménycsökkenéssel

Termék adatok

Szélesség méret

150 mm

Hosszúság méret

190 mm

Magasság méret

140 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481998309

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

690 - 690 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

2,5 kg/db

Cikkszám

3606481998309
