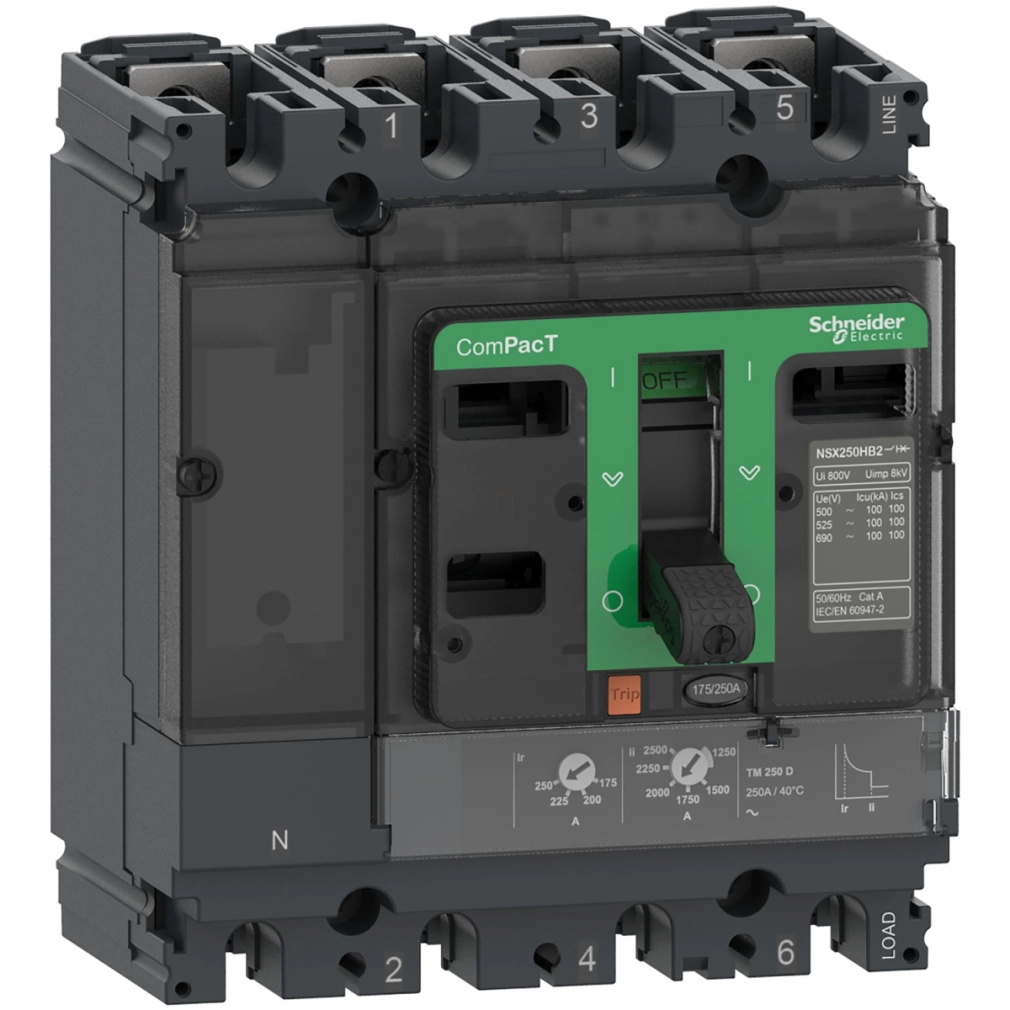

Schneider Electric ComPacT NSX (2021) - C25H4TM250 - Megszakító NSX250H, 70 kA 415 VAC, TMD kioldóegység 250 A, 4P4d

Szélesség méret: 150 mm

Hosszúság méret: 190 mm

Magasság méret: 140 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C25H4TM250 - Megszakító NSX250H, 70 kA 415 VAC, TMD kioldóegység 250 A, 4P4d

Name: Schneider Electric ComPacT NSX (2021) - C25H4TM250 - Megszakító NSX250H, 70 kA 415 VAC, TMD kioldóegység 250 A, 4P4d
Brand: Schneider Electric
SKU: 3606481999047
Price: 545231 HUF
Availability: InStock

545 231 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX sorozat C25H4TM250 típusú megszakítója egy kimagasló teljesítményű áramvédelmi eszköz, amely kiváló védelmet biztosít az elektromos elosztóhálózatokban. Ez a 4 pólusú megszakító 250 A névleges áramerősséggel rendelkezik, és különösen alkalmas az ipari és kereskedelmi létesítmények elosztórendszereiben történő alkalmazásra, ahol magas szintű megbízhatóságra és teljesítményre van szükség.

A ComPacT NSX250H megszakító kiváló szakítóképességgel rendelkezik: 380/415 V AC hálózaton 70 kA-es szakítóképesség jellemzi, ami tökéletes választássá teszi olyan környezetekben, ahol nagy zárlati áramokra lehet számítani. Emellett különböző feszültségszinteken is kiemelkedő szakítóképességgel bír: 220/240 V AC esetén 100 kA, 440 V AC esetén 65 kA, 500 V AC-nál 50 kA, 525 V AC mellett 35 kA, és még 660/690 V AC feszültségnél is 10 kA szakítóképességet kínál. A megszakító megfelel az IEC 60947-2 szabványnak, biztosítva a nemzetközi minőségi és biztonsági előírásoknak való megfelelést. A 4 pólusú kialakítás (4P4d) teljes védelmet nyújt a nulla vezetőnek is, ami különösen fontos lehet bizonyos alkalmazásokban.

A megszakítóba szerelt TMD (termikus-mágneses) kioldóegység kétféle védelmet biztosít: túlterhelés elleni (termikus) és zárlat elleni (mágneses) védelmet. A túlterhelés elleni védelem állítható, a névleges áram 0,7-1-szerese között, míg a zárlati védelem beállítási tartománya a névleges áram 5-10-szerese között változtatható. A termikus kioldó késleltetése a terhelési áramtól függően 120-400 másodperc közötti 1,5-szörös névleges áramnál, illetve 15 másodperc 6-szoros névleges áramnál. Ez a rugalmas beállítási lehetőség lehetővé teszi a szelektív védelem kialakítását és a rendszer optimális működésének biztosítását. A C25H4TM250 megszakítóban a nullavezető védelme a fázisvédelem 1-szeresére van beállítva (4D konfiguráció), ami teljes körű védelmet nyújt négyvezetékes rendszerekben is.

A készülék kiváló mechanikai tartóssággal rendelkezik, 20000 kapcsolási ciklusra tervezték. Elektromos élettartama szintén kiemelkedő: 440 V-nál és névleges áram felénél 20000 ciklus, teljes névleges áramnál 10000 ciklus; 690 V-nál és névleges áram felénél 10000 ciklus, míg teljes névleges áramnál 5000 ciklus. A megszakító IP40-es védettséggel rendelkezik az IEC 60529 szerint, és IK07 ütésállósággal az IEC 62262 szabvány alapján, így megfelelő védelmet nyújt a környezeti hatások ellen. A működési hőmérséklet-tartománya -25°C és +70°C között van, ami szélsőséges körülmények között is megbízható működést tesz lehetővé. A C25H4TM250 megszakító rögzítése hátlapra történik, és mind vízszintes, mind függőleges helyzetben telepíthető. A készülék méretei: 140 mm szélesség, 161 mm magasság és 86 mm mélység, ami kompakt kialakítást jelent az ilyen teljesítményű megszakítóknál. A ComPacT NSX sorozat részeként ez a megszakító is rendelkezik a "Plug and ready" csatlakozási rendszerrel, ami megkönnyíti a telepítést és a kommunikációs tartozékok használatát.

Schneider Electric ComPacT NSX (2021) - C25H4TM250 -Megszakító NSX250H, 70 kA 415 VAC, TMD kioldóegység 250 A, 4P4d műszaki adatok

Fő jellemzők

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Eszköz rövid neve: NSX250H

Termék vagy komponens típusa: Megszakító

Eszköz alkalmazása: Elosztás

Pólusok leírása: 4P

Védett pólusok leírása: 4D

Nullavezető pozíciója: Bal

Névleges áram [In]: 250 A 40 °C-on

Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Alkalmasság leválasztásra: Igen, megfelel az EN/IEC 60947-2 szabványnak

Felhasználási kategória: A kategória

Megszakító képesség

Megszakítóképesség:

100 kA Icu 220/240 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

70 kA Icu 380/415 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

65 kA Icu 440 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

50 kA Icu 500 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

35 kA Icu 525 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

10 kA Icu 660/690 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

85 kA Icu 240 V AC 50/60 Hz esetén, megfelel az UL 60947-4-1 szabványnak

65 kA Icu 480 V AC 50/60 Hz esetén, megfelel az UL 60947-4-1 szabványnak

15 kA Icu 600 V AC 50/60 Hz esetén, megfelel az UL 60947-4-1 szabványnak

Megszakítóképesség kód: H 70 kA 415 V AC

Névleges üzemi megszakítóképesség [Ics]:

100 kA 220/240 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

70 kA 380/415 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

65 kA 440 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

50 kA 500 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

35 kA 525 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

10 kA 660/690 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

Kioldóegység jellemzők

Kioldóegység neve: TM-D

Kioldóegység technológiája: Termikus-mágneses

Kioldóegység védelmi funkciói: LI

Védelem típusa: L: túlterhelés elleni védelem (termikus), I: zárlat elleni védelem (mágneses)

Kioldóegység névleges árama: 250 A 40 °C-on

Hosszú késleltetésű kioldás beállítás típusa Ir (termikus védelem): Állítható

Hosszú késleltetésű védelem kioldási beállítási tartománya [Ir]: 0,7...1 x In

Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Fix

Hosszú késleltetésű késleltetés beállítási tartománya [tr]: 120...400 s 1,5 x In esetén, 15 s 6 x Ir esetén

Nullavezető védelmi beállítás: 1 x Ir (4D)

Pillanatnyi védelem kioldási beállítás típusa Ii: Állítható

Pillanatnyi védelem kioldási beállítási tartománya [Ii]: 5...10 x In

Földzárlat védelem: Nélkül

Mechanikai jellemzők

Vezérlés típusa: Kapcsolókar

Megszakító rögzítési módja: Fix

Mechanikai élettartam: 20000 ciklus

Elektromos élettartam: 20000 ciklus 440 V In/2 esetén, 10000 ciklus 440 V In esetén, 10000 ciklus 690 V In/2 esetén, 5000 ciklus 690 V In esetén

Teljesítmény disszipáció pólusonként: 18,75 W

Rögzítési alap: Hátlap

Szerelési pozíció: Vízszintes és függőleges, Hátoldalra fektetve

Felső csatlakozás: Elülső

Alsó csatlakozás: Elülső

Csatlakozási osztás: 35 mm

Foglalatok száma: 5 foglalat

Szélesség (Sz): 140 mm

Magasság (M): 161 mm

Mélység (Mé): 86 mm

Környezeti jellemzők

Szabványok: EN/IEC 60947-2

Túlfeszültségi kategória: III

Elektromos áramütés elleni védelem osztálya: II. osztály előlapon

Szennyezettségi fok: 3, megfelel az IEC 60664-1 szabványnak

IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak

IK védettségi fokozat: IK07, megfelel az IEC 62262 szabványnak

Környezeti levegő hőmérséklet működés közben: -25...70 °C

Környezeti levegő hőmérséklet tároláskor: -50...85 °C

Relatív páratartalom: 0...95%

Üzemi magasság: 0...2000 m névleges terheléscsökkenés nélkül, 2000...5000 m terheléscsökkenéssel

Termék adatok

Szélesség méret

150 mm

Hosszúság méret

190 mm

Magasság méret

140 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481999047

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

690 - 690 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

2,5 kg/db

Cikkszám

3606481999047
