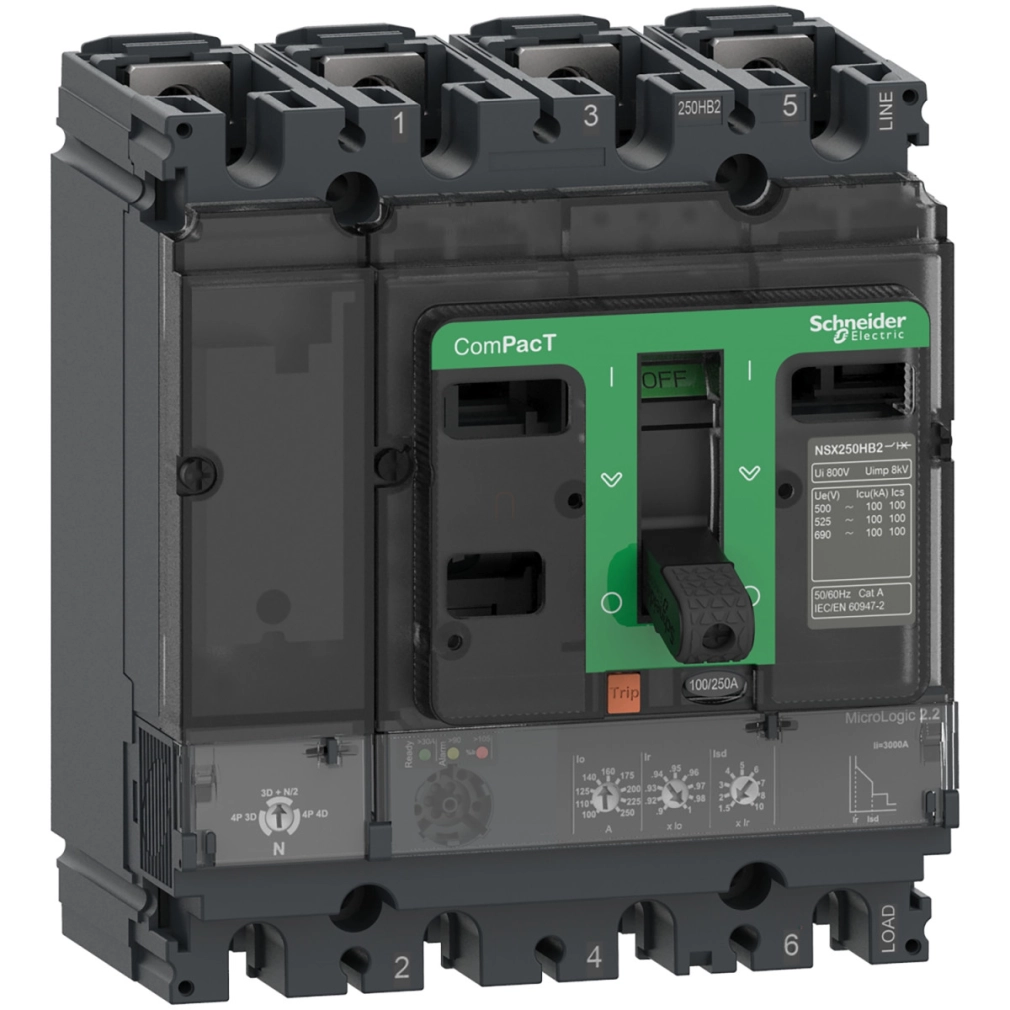

Schneider Electric ComPacT NSX (2021) - C25H42D250 - Megszakító NSX250H, 70 kA 415 VAC, MicroLogic 2.2 kioldóegység 250 A, 4P4d

Szélesség méret: 145 mm

Hosszúság méret: 190 mm

Magasság méret: 140 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C25H42D250 - Megszakító NSX250H, 70 kA 415 VAC, MicroLogic 2.2 kioldóegység 250 A, 4P4d

Name: Schneider Electric ComPacT NSX (2021) - C25H42D250 - Megszakító NSX250H, 70 kA 415 VAC, MicroLogic 2.2 kioldóegység 250 A, 4P4d
Brand: Schneider Electric
SKU: 3606481998880
Price: 650027 HUF
Availability: InStock

650 027 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX250H egy rendkívül hatékony, 4 pólusú (4P4D) megszakító, amely maximális védelmet biztosít az elektromos hálózatod számára. A C25H42D250 cikkszámú termék 250 A névleges áramerősséggel rendelkezik, amely ideális választás ipari és kereskedelmi elosztórendszerekhez, ahol megbízható teljesítményre és magas szintű biztonságra van szükség.

A ComPacT NSX250H kiemelkedő megszakítóképességgel büszkélkedhet: 380/415 V AC feszültségnél 70 kA, míg 220/240 V AC-nál akár 100 kA megszakítóképességgel is rendelkezik. A megszakító H megszakítóképességi kóddal (H 70 kA 415 V AC) van jelölve, ami kiváló védelmet nyújt a legigényesebb alkalmazások esetén is. A magas megszakítóképesség mellett 690 V AC névleges üzemi feszültséggel és 50/60 Hz hálózati frekvenciával kompatibilis, ami széles körű felhasználást tesz lehetővé különböző elektromos rendszerekben.

A ComPacT NSX250H fejlett MicroLogic 2.2 elektronikus kioldóegységgel van felszerelve, amely intelligens védelmet biztosít többféle áramköri hiba ellen. Az LSoI védelmi funkciók (L: túlterhelés elleni védelem, So: késleltetett rövidzárlat elleni védelem, I: pillanatnyi rövidzárlat elleni védelem) tökéletes biztonságot nyújtanak a teljes elektromos rendszer számára. A megszakító 9 különböző beállítással rendelkezik a hosszú idejű védelem bekapcsolási tartományában (100...250 A), valamint a rövid idejű védelem bekapcsolási tartományában (1,5...10 x Ir). A rövidzárlat elleni pillanatnyi védelmi beállítás 3000 A-nél rögzített. A termék 20 perces termikus memóriával rendelkezik a kioldás előtt és után, így pontosan nyomon követhető a rendszer állapota. A Schneider Electric ComPacT NSX250H megszakító semleges védelmi beállításai tartalmazzák a 0,5 x Ir (3D + N/2), 1 x Ir (4D) és a nincs védelem (3D) opciókat.

A Schneider Electric ComPacT NSX sorozat kompakt kialakítással rendelkezik: a NSX250H méretei 140 mm szélesség, 161 mm magasság és 86 mm mélység, nettó tömege mindössze 2,8 kg. A rögzítés módja fix, előlapi (front) fel- és lefelé történő csatlakozással, 35 mm-es csatlakozási távolsággal. A megszakító kiváló környezeti jellemzőkkel rendelkezik: -25...70 °C üzemi hőmérséklet-tartomány, IP40 védettségi fokozat az IEC 60529 szerint, és IK07 ütésállóság az IEC 62262 szerint. A termék Class II elektromos érintésvédelmi osztályba tartozik az előlapon, és 0...2000 m tengerszint feletti magasságban használható teljesítménycsökkenés nélkül. A LED-es helyi jelzés (villogó zöld a működésre kész állapothoz, piros a 105%-os túlterheléshez, narancssárga a 90%-os túlterheléshez) azonnali visszajelzést ad a megszakító állapotáról, így a rendszer üzemeltetői gyorsan felismerhetik a potenciális problémákat.

Schneider Electric ComPacT NSX (2021) - C25H42D250 - Megszakító NSX250H, 70 kA 415 VAC, MicroLogic 2.2 kioldóegység 250 A, 4P4d műszaki adatok

Főbb jellemzők

Sorozat: ComPacT

Terméknév: ComPacT NSX

Készülék rövid neve: NSX250H

Termék vagy alkatrész típusa: Megszakító

Készülék alkalmazása: Elosztás

Pólusok leírása: 4P

Védett pólusok leírása: 4D, 3D + N/2, 3D + N/2

Semleges vezető pozíciója: Bal

Névleges áram: 250 A 40 °C-on

Névleges üzemi feszültség: 690 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak

Felhasználási kategória: A kategória

Megszakítóképesség

100 kA Icu 220/240 V AC 50/60 Hz, IEC 60947-2 szerint

70 kA Icu 380/415 V AC 50/60 Hz, IEC 60947-2 szerint

65 kA Icu 440 V AC 50/60 Hz, IEC 60947-2 szerint

50 kA Icu 500 V AC 50/60 Hz, IEC 60947-2 szerint

35 kA Icu 525 V AC 50/60 Hz, IEC 60947-2 szerint

10 kA Icu 660/690 V AC 50/60 Hz, IEC 60947-2 szerint

85 kA Icu 240 V AC 50/60 Hz, UL 60947-4-1 szerint

65 kA Icu 480 V AC 50/60 Hz, UL 60947-4-1 szerint

15 kA Icu 600 V AC 50/60 Hz, UL 60947-4-1 szerint

Megszakítóképesség kód: H 70 kA 415 V AC

Kioldóegység jellemzői

Kioldóegység neve: MicroLogic 2.2

Kioldóegység technológiája: Elektronikus

Kioldóegység védelmi funkciók: LSoI

Vezérlés típusa: Kapcsolókar

Megszakító rögzítési módja: Fix

Szigetelési feszültség: 800 V AC 50/60 Hz

Névleges impulzus-állóképességi feszültség: 8 kV

Mechanikai tulajdonságok

Mechanikai élettartam: 20000 ciklus

Elektromos élettartam: 20000 ciklus 440 V In/2 esetén, 10000 ciklus 440 V In esetén, 10000 ciklus 690 V In/2 esetén, 5000 ciklus 690 V In esetén

Teljesítmény-disszipáció pólusonként: 17,6 W

Rögzítés módja: Hátlapra

Rögzítési helyzet: Vízszintes és függőleges, Hátlapon fekvő

Felső csatlakozás: Elülső

Alsó csatlakozás: Elülső

Csatlakozási távolság: 35 mm

Védelmi típusok

L: túlterhelés elleni védelem (hosszú idejű)

So: késleltetett rövidzárlat elleni védelem rögzített késleltetéssel

I: pillanatnyi rövidzárlat elleni védelem

Kioldóegység névleges értéke: 250 A 40 °C-on

Hosszú idejű kioldási beállítás típusa Ir (termikus védelem): Állítható, 9 beállítás

Hosszú idejű védelem kioldási beállítási tartomány: 100...250 A

Hosszú idejű védelem késleltetés beállítási típusa tr: Rögzített

Hosszú idejű védelem késleltetés beállítási tartomány: 400 s 1,5 x Ir esetén, 16 s 6 x Ir esetén, 11 s 7,2 x Ir esetén

Semleges vezető védelmi beállítása: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)

Termikus memória: 20 perc kioldás előtt és után

Rövid idejű védelem kioldási beállítás típusa Isd: Állítható, 9 beállítás

Rövid idejű védelem kioldási beállítási tartomány: 1,5...10 x Ir

Rövid idejű védelem késleltetés beállítási típusa tsd: Rögzített

Pillanatnyi védelem kioldási beállítás típusa Ii: Rögzített

Pillanatnyi védelem kioldási beállítási tartomány: 3000 A

Földzárlat védelem: Nincs

Zóna szelektív reteszelés ZSI: Nincs

Jelzések és csatlakozások

Foglalatok száma: 5

Helyi jelzés: Villogó LED (zöld) működésre kész állapotra, LED 105% Ir (piros) túlterhelésre, LED 90% Ir (narancssárga) túlterhelésre

Méretek

Szélesség (Sz): 140 mm

Magasság (M): 161 mm

Mélység (M): 86 mm

Nettó tömeg: 2,8 kg

Környezeti jellemzők

Szabványok: EN/IEC 60947-2

Túlfeszültségi kategória: III

Elektromos érintésvédelmi osztály: Class II az előlapon

Szennyezettségi fok: 3 az IEC 60664-1 szerint

IP védettségi fokozat: IP40 az IEC 60529 szerint

IK védettségi fokozat: IK07 az IEC 62262 szerint

Környezeti hőmérséklet üzemeltetéshez: -25...70 °C

Környezeti hőmérséklet tároláshoz: -50...85 °C

Relatív páratartalom: 0...95%

Üzemi magasság: 0...2000 m teljesítménycsökkenés nélkül, 2000 m...5000 m teljesítménycsökkenéssel

Termék adatok

Szélesség méret

145 mm

Hosszúság méret

190 mm

Magasság méret

140 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481998880

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

690 - 690 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

2,606 kg/db

Cikkszám

3606481998880
