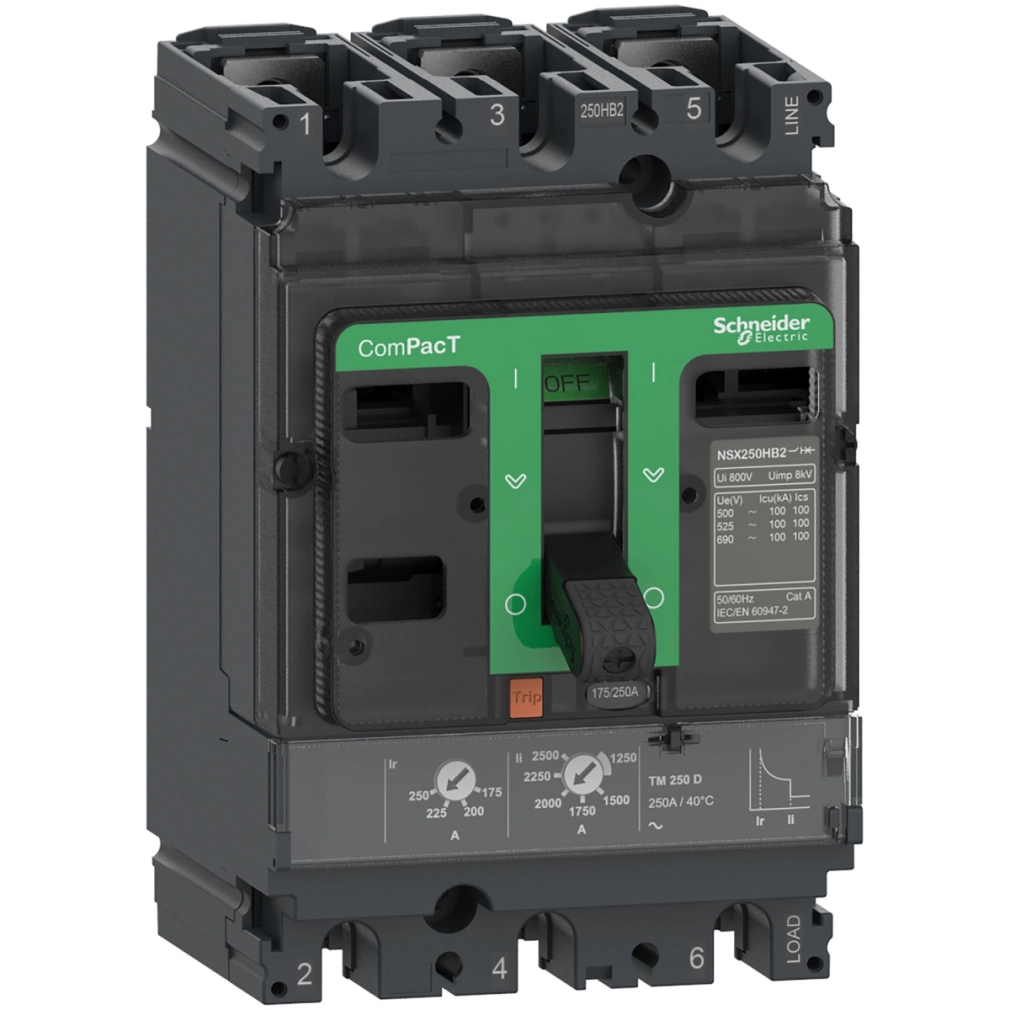

A Schneider Electric ComPacT NSX250H C25H3TM200 megszakító egy kimagasló teljesítményű, ipari alkalmazásokra tervezett kompakt áramköri megszakító, amely 200 A névleges áramerősséggel rendelkezik. Ez a 3 pólusú, 3D védett modell kiváló megoldást nyújt elosztóhálózatok védelmére, miközben megfelel a legszigorúbb nemzetközi szabványoknak, köztük az EN/IEC 60947-2 előírásainak.
A ComPacT NSX250H megszakító kiemelkedő zárlati megszakítóképességgel büszkélkedhet: 70 kA 380/415 V AC hálózaton 50/60 Hz frekvencián, ami az "H" kategóriájú megszakítóképességi kódnak felel meg. Ezen felül a megszakító teljesítménye széles feszültségtartományban kiemelkedő: 100 kA 220/240 V AC feszültségen, 65 kA 440 V AC-n, 50 kA 500 V AC-n, 35 kA 525 V AC-n, illetve 10 kA 660/690 V AC feszültségszinten. Az UL szabványok szerint is igazolt zárlati megszakítóképesség 85 kA 240 V AC-n, 65 kA 480 V AC-n és 15 kA 600 V AC-n. A névleges üzemi feszültség 690 V AC 50/60 Hz, a névleges szigetelési feszültség 800 V AC, míg a lökőfeszültség-állóság 8 kV.
A C25H3TM200 típusú megszakító TM-D termikus-mágneses kioldóegységgel rendelkezik, amely kifinomult LI védelmi funkciókat biztosít: túlterhelés elleni (L - termikus) és zárlat elleni (I - mágneses) védelmet. A túlterhelés elleni védelem beállítási tartománya 0,7-1 × In, azaz 140-200 A közötti értékre állítható. A túlterhelés-védelmi késleltetés fix, 1,5 × In esetén 120-400 másodperc, 6 × Ir terhelésnél pedig 15 másodperc. A pillanatnyi zárlatvédelmi kioldás beállítási tartománya 5-10 × In, vagyis 1000-2000 A között állítható. A megszakító nem rendelkezik földzárlatvédelemmel. A vezérlés billenőkapcsolóval (toggle) történik, és a berendezés alkalmas leválasztásra is a szabványoknak megfelelően.
A ComPacT NSX megszakító kiemelkedően robusztus kialakítású: 20.000 mechanikai működési ciklust bír ki, és elektronikusan is tartós – 440 V feszültségen névleges áram felénél 20.000 ciklust, névleges áramnál 10.000 ciklust teljesít; 690 V-nál névleges áram felénél 10.000, névleges áramnál pedig 5.000 működési ciklust garantál. A 105 mm szélességű, 161 mm magasságú és 86 mm mélységű eszköz nettó tömege 2,4 kg. Pólusonkénti teljesítménydisszipációja 15,4 W. Rögzítése hátlapra történik, és mind vízszintesen, mind függőlegesen szerelhető. Csatlakozása felül és alul is elölről történik, 35 mm-es bekötési távolsággal, 5 rendelkezésre álló bekötési pozícióval.
A megszakító környezetállósági jellemzői is figyelemreméltóak: IP40 védettségi fokozat, IK07 ütésállóság, 3-as szennyezettségi fokozat. Működési hőmérséklet-tartománya -25°C és +70°C között van, tárolási hőmérséklete -50°C és +85°C között, relatív páratartalom 0-95% között. Tengerszint feletti magasságban 0-2000 méterig teljesítménycsökkenés nélkül, 2000-5000 méterig pedig teljesítménycsökkentéssel használható. A Schneider Electric C25H3TM200 megszakító tehát ideális választás ipari elosztóhálózatokba, ahol megbízható védelmet kell biztosítani a túlterhelés és rövidzárlat ellen, miközben a készülék kompakt méretű, hosszú élettartamú és széles működési tartományban használható.
Schneider Electric ComPacT NSX (2021) - C25H3TM200 - Megszakító NSX250H, 70 kA 415 VAC, TMD kioldóegység 200 A, 3P3d műszaki adatok
Főbb jellemzők
Termékvonal: ComPacT
Termék neve: ComPacT NSX
Eszköz rövid neve: NSX250H
Termék vagy komponens típusa: Megszakító
Eszköz alkalmazás: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Elektromos jellemzők
Névleges áram [In]: 200 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 100 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
70 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
65 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
50 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
85 kA Icu 240 V AC 50/60 Hz a UL 60947-4-1 szerint
65 kA Icu 480 V AC 50/60 Hz a UL 60947-4-1 szerint
15 kA Icu 600 V AC 50/60 Hz a UL 60947-4-1 szerint
Megszakítóképesség kód: H 70 kA 415 V AC
Kioldóegység jellemzői
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termikus-mágneses
Kioldóegység védelmi funkciói: LI
Vezérlés típusa: Billenőkapcsoló
Megszakító szerelési mód: Fix
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Üzemi jellemzők
Üzemi megszakítóképesség [Ics]: 100 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
70 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
65 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
50 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
35 kA 525 V AC 50/60 Hz az IEC 60947-2 szerint
10 kA 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus 440 V In/2
10000 ciklus 440 V In
10000 ciklus 690 V In/2
5000 ciklus 690 V In
Teljesítmény disszipáció pólusonként: 15,4 W
Szerelési és csatlakozási jellemzők
Szerelési alap: Hátlap
Szerelési pozíció: Vízszintes és függőleges
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 35 mm
Védelem típusa
Védelmi típus: L: túlterhelés elleni védelem (termikus)
I: zárlat elleni védelem (mágneses)
Kioldóegység névleges értéke: 200 A 40 °C-on
Beállítási tartományok
Hosszú idejű kioldási beállítási típus Ir (termikus védelem): Állítható
Hosszú idejű védelem kioldási beállítási tartomány [Ir]: 0,7...1 x In
Hosszú idejű védelmi késleltetés beállítási típus tr: Fix
Hosszú idejű késleltetés beállítási tartomány [tr]: 120...400 s 1,5 x In esetén
15 s 6 x Ir esetén
Pillanatnyi védelem kioldási beállítási típus Ii: Állítható
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 5...10 x In
Földzárlat védelem: Nincs
Méretek
Rekeszek száma: 5 rekesz
Szélesség (W): 105 mm
Magasság (H): 161 mm
Mélység (D): 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m teljesítménycsökkentés nélkül
2000 m...5000 m teljesítménycsökkentéssel
