Schneider Electric ComPacT NSX (2021) - C25H32M150 - Megszakító NSX250H, 70 kA 415 VAC, MicroLogic 2.2 M kioldóegység 150 A, 3P3d

Szélesség méret: 115 mm

Hosszúság méret: 190 mm

Magasság méret: 140 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C25H32M150 - Megszakító NSX250H, 70 kA 415 VAC, MicroLogic 2.2 M kioldóegység 150 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C25H32M150 - Megszakító NSX250H, 70 kA 415 VAC, MicroLogic 2.2 M kioldóegység 150 A, 3P3d
Brand: Schneider Electric
SKU: 3606481999207
Price: 465972 HUF
Availability: InStock

465 972 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Motorindító

Schneider Electric ComPacT NSX (2021)

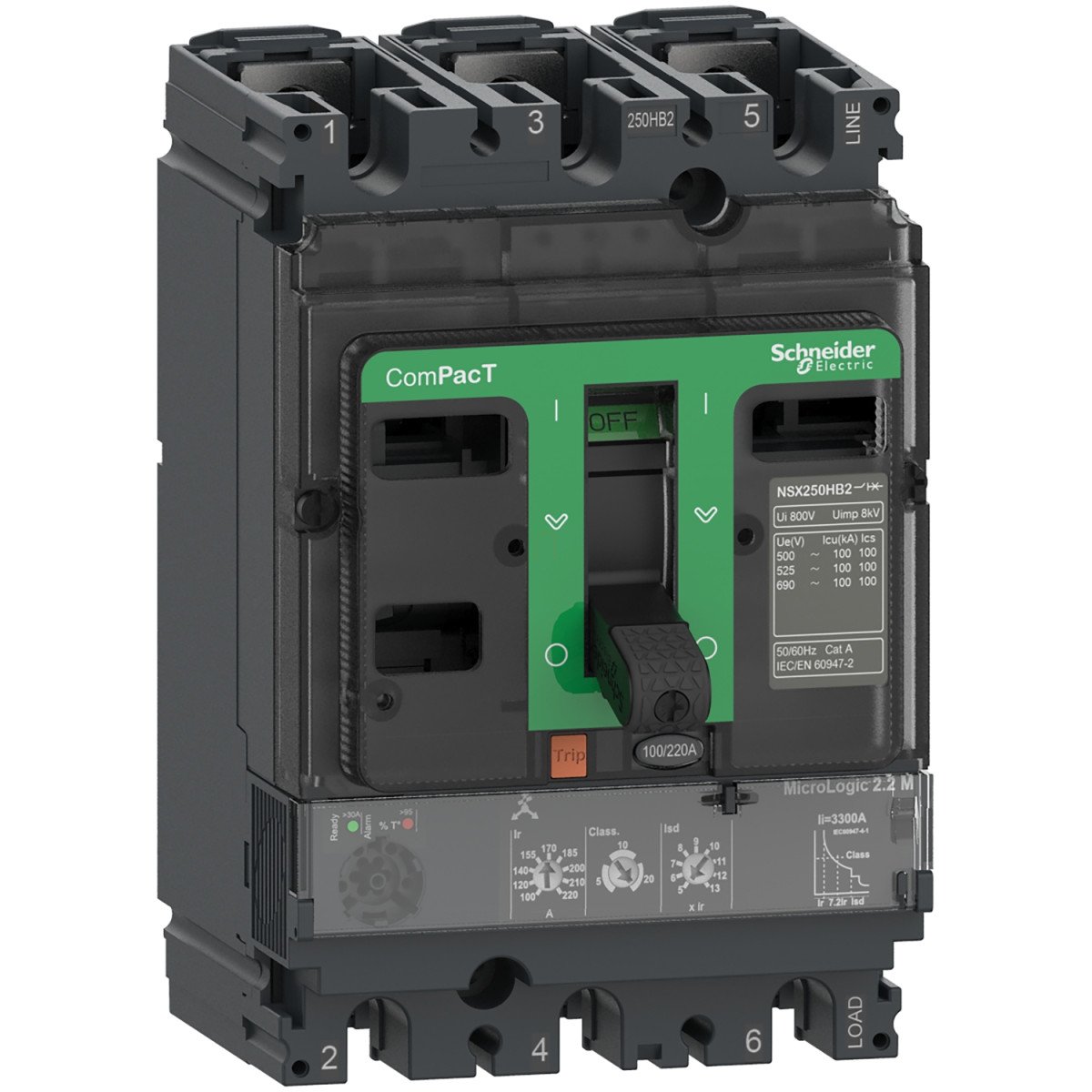

A Schneider Electric ComPacT NSX250H megszakító egy fejlett motorvédelmi eszköz, amelyet kifejezetten ipari alkalmazásokhoz terveztek. Ez a 3 pólusú, 3D védelmű, 150A-es megszakító a ComPacT NSX termékcsalád része, amely kiemelkedő teljesítményt és megbízhatóságot kínál a legigényesebb alkalmazási környezetekben is.

A C25H32M150 típusjelzésű készülék nagy megszakítóképességgel rendelkezik: 415V AC feszültségnél 70 kA-es Icu értéket biztosít. A beépített elektronikus MicroLogic 2.2 M kioldóegység kifejezetten motorvédelmi funkciókkal rendelkezik, ami tökéletes megoldássá teszi ipari motorok védelmére. A kompakt kivitel (105 mm széles, 161 mm magas és 86 mm mély) lehetővé teszi a helytakarékos beépítést elosztószekrényekbe és kapcsolóberendezésekbe. A készülék IP40-es védettséggel és IK07 ütésállósággal rendelkezik, így megbízható működést biztosít még nehezebb ipari környezetben is.

A megszakító LSoI védelmi funkciókat biztosít: túlterhelés elleni hosszú késleltetésű védelmet (L), rövid késleltetésű rövidzárlat elleni védelmet (So), valamint pillanatnyi rövidzárlat elleni védelmet (I). A hosszú késleltetésű védelem (Ir) beállítási tartománya 70-150A, 9 különböző beállítási lehetőséggel. A rövidzárlat elleni rövidkésleltetésű védelem (Isd) 5-13×Ir tartományban állítható, szintén 9 különböző beállítással. A pillanatnyi rövidzárlat elleni védelem (Ii) fix 2250A értékre van beállítva. A motorvédelmi kioldó három trip osztályt kínál: 5-ös, 10-es és 20-as osztályt, ami lehetővé teszi a különböző indítási karakterisztikájú motorok optimális védelmét. Kiegészítő motorvédelemként fázis-kiegyensúlyozatlanság elleni védelmet is tartalmaz. A készülék rendelkezik termikus memóriával, amely 20 percig megőrzi a kioldás előtti és utáni állapotot.

A ComPacT NSX250H elölről szerelhető, a csatlakozások elől történnek, és a kapcsolási távolság 35 mm. A megszakító működési hőmérséklettartománya -25°C és +70°C között van, és akár 2000 méteres tengerszint feletti magasságig korlátozás nélkül használható. A mechanikai élettartama 20000 kapcsolási ciklus, míg az elektromos élettartam terhelésfüggő: 440V-nál In/2 esetén 20000 ciklus, In esetén 10000 ciklus; 690V-nál In/2 esetén 10000 ciklus, In esetén 5000 ciklus. A LED-es helyi jelzőrendszer zöld villogó fénnyel jelzi a működésre kész állapotot, és piros fénnyel a hőmérsékleti határérték túllépését. A Schneider Electric ComPacT NSX250H megszakító a C25H32M150 cikkszámmal ideális választás olyan ipari környezetben, ahol a motorok megbízható védelme kulcsfontosságú a folyamatok zavartalan működéséhez.

Schneider Electric ComPacT NSX (2021) - C25H32M150 -Megszakító NSX250H, 70 kA 415 VAC, MicroLogic 2.2 M kioldóegység 150 A, 3P3d műszaki adatok

Főbb jellemzők

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Készülék rövidnév: NSX250H

Termék vagy komponens típusa: Megszakító

Eszköz alkalmazása: Motorvédelem

Pólusok leírása: 3P

Védett pólusok leírása: 3D

Névleges áram: 150 A 65 °C-nál

Névleges üzemi feszültség: 690 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Szigetelésre alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak

Felhasználási kategória: A kategória

Megszakító képesség

Megszakítóképesség:

100 kA Icu 220/240 V AC 50/60 Hz esetén, IEC 60947-2 szabvány szerint

70 kA Icu 380/415 V AC 50/60 Hz esetén, IEC 60947-2 szabvány szerint

65 kA Icu 440 V AC 50/60 Hz esetén, IEC 60947-2 szabvány szerint

50 kA Icu 500 V AC 50/60 Hz esetén, IEC 60947-2 szabvány szerint

35 kA Icu 525 V AC 50/60 Hz esetén, IEC 60947-2 szabvány szerint

10 kA Icu 660/690 V AC 50/60 Hz esetén, IEC 60947-2 szabvány szerint

85 kA Icu 240 V AC 50/60 Hz esetén, UL 60947-4-1 szabvány szerint

65 kA Icu 480 V AC 50/60 Hz esetén, UL 60947-4-1 szabvány szerint

15 kA Icu 600 V AC 50/60 Hz esetén, UL 60947-4-1 szabvány szerint

Megszakítóképesség kód: H 70 kA 415 V AC

Kioldóegység adatai

Kioldóegység neve: MicroLogic 2.2 M

Kioldóegység technológiája: Elektronikus

Kioldóegység védelmi funkciói: LSoI

Kioldóegység besorolása: 150 A 65 °C-nál

Motor kioldási osztály: 10, 5, 20

Kiegészítő motorvédelem: Fázis kiegyensúlyozatlanság

Hosszú késleltetésű védelem

Hosszú késleltetésű megszólalás beállítás típusa Ir (termikus védelem): Állítható 9 beállítás

Hosszú késleltetésű védelem megszólalási tartomány: 70...150 A

Hosszú késleltetésű védelem késleltetés beállítási típusa tr: Rögzített

Mechanikai jellemzők

Mechanikai élettartam: 20000 ciklus

Elektromos élettartam: 20000 ciklus 440 V In/2 esetén, 10000 ciklus 440 V In esetén, 10000 ciklus 690 V In/2 esetén, 5000 ciklus 690 V In esetén

Pólusonkénti teljesítmény disszipáció: 17.6 W

Szerelési felület: Hátlap

Szerelési pozíció: Vízszintes és függőleges, Hátuljával sík felületre

Felső csatlakoztatás: Elöl

Alsó csatlakoztatás: Elöl

Csatlakozási távolság: 35 mm

Méretek

Szélesség (Sz): 105 mm

Magasság (M): 161 mm

Mélység (Mé): 86 mm

Nettó tömeg: 2.4 kg

Környezeti jellemzők

Szabványok: EN/IEC 60947-2

Túlfeszültség kategória: III

Elektromos érintésvédelmi osztály: II. osztály az előlapon

Szennyezési fokozat: 3 az IEC 60664-1 szerint

IP védettségi fokozat: IP40 az IEC 60529 szerint

IK védettségi fokozat: IK07 az IEC 62262 szerint

Környezeti hőmérséklet üzemelés során: -25...70 °C

Környezeti hőmérséklet tárolás során: -50...85 °C

Relatív páratartalom: 0...95 %

Üzemeltetési magasság: 0...2000 m csökkentett teljesítmény nélkül, 2000 m...5000 m csökkentett teljesítménnyel

Termék adatok

Szélesség méret

115 mm

Hosszúság méret

190 mm

Magasság méret

140 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481999207

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

690 - 690 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Mélység

86 mm

Tömeg

2,38 kg/db

Cikkszám

3606481999207
