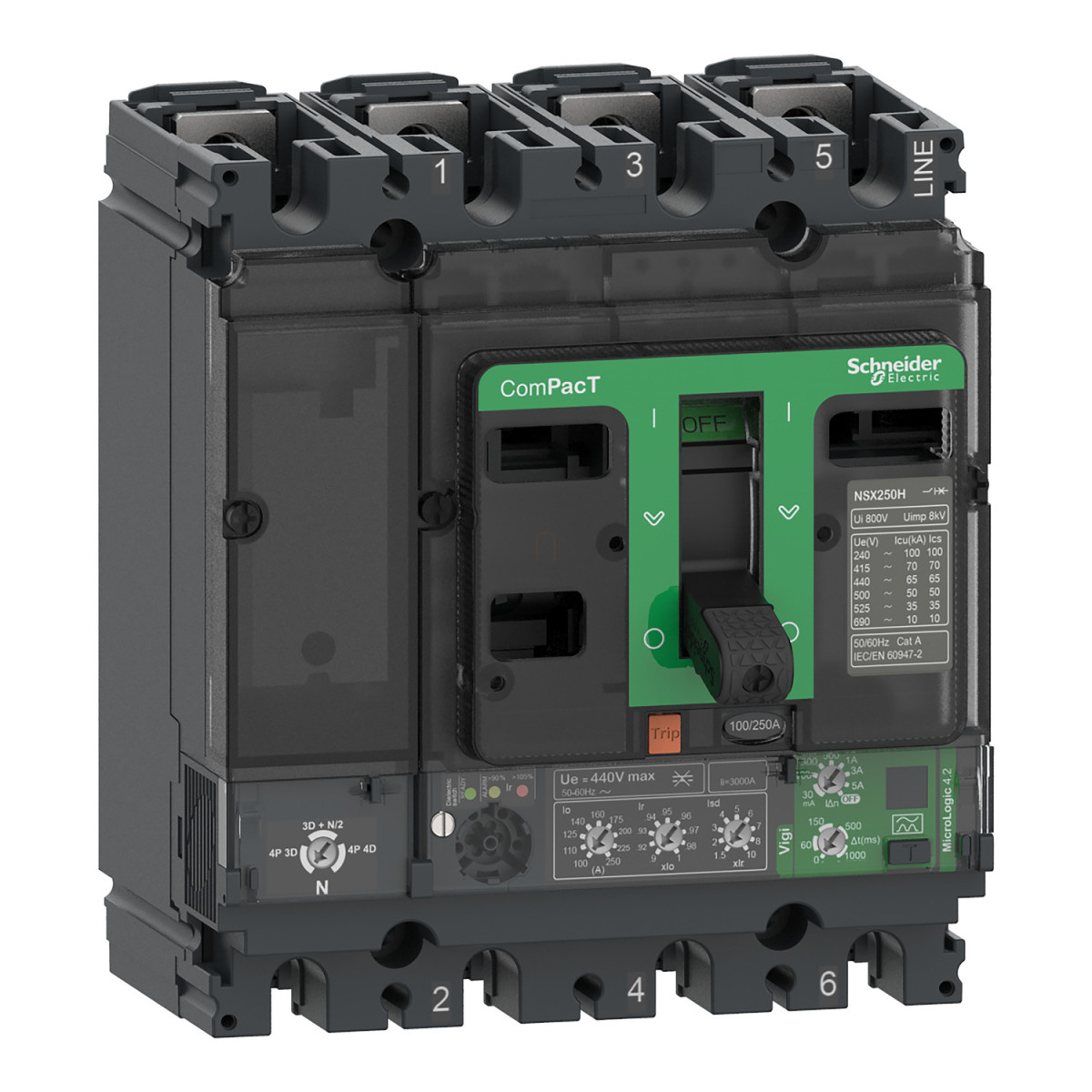

A Schneider Electric ComPacT NSX250B kismegszakító a professzionális villamos kapcsolóberendezések megbízható és sokoldalú családjának tagja. Ez a 4 pólusú, 250 amper névleges áramerősségű földzárlat-védelmi megszakító (ELCB) tökéletes megoldást nyújt az elosztórendszerek védelméhez, különösen olyan környezetekben, ahol a magas fokú biztonság és a pontos védelmi funkciók elengedhetetlenek.
A C25B44V250 cikkszámú megszakító a ComPacT NSX termékcsalád része, amely a korszerű elektronikus kioldóegységének köszönhetően komplex védelmi funkciókat biztosít. Az eszköz MicroLogic Vigi 4.2 típusú elektronikus kioldóegységgel rendelkezik, amely LSoIR védelmi funkciókat biztosít: hosszú késleltetésű túlterhelésvédelem (L), rögzített késleltetésű rövidzárlat védelem (So), pillanatnyi rövidzárlat védelem (I), valamint földzárlat védelem (R). A kioldóegység névleges árama 250 A 40 °C környezeti hőmérsékleten, a hosszú késleltetésű védelmi beállítási tartománya 100-250 A között 9 különböző beállítással szabályozható. A megszakító 20 perces termikus memóriával rendelkezik a kioldás előtt és után, ami fokozza a védelmi hatékonyságot ismétlődő túlterhelések esetén.
A megszakító kiemelkedő szakítóképességgel rendelkezik: 40 kA 220/240 V AC feszültségen, 25 kA 380/415 V AC feszültségen, 20 kA 440 V AC feszültségen, valamint 15 kA 500 V AC feszültségen, 50/60 Hz frekvencián, az IEC 60947-2 szabványnak megfelelően. A névleges üzemi feszültsége 440 V AC 50/60 Hz, szigetelési feszültsége 500 V AC, míg lökőfeszültség-állósága 8 kV. A kompatibilitás érdekében az eszköz megfelel az EN/IEC 60947-2 szabványnak, és szigetelési képessége is teljesíti az előírásokat.
A Schneider Electric ComPacT NSX250B megszakító integrált földzárlatvédelemmel (Vigi) rendelkezik, ami A osztályú védelmet biztosít. Az érzékenység (IΔn) beállítási tartománya széles skálán mozog: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A és 5 A értékek között állítható. A földzárlat-védelmi időkésleltetés (Δt) szintén állítható: 0 ms, 60 ms, 150 ms, 500 ms és 1 s értékekre. Ez a sokoldalúság lehetővé teszi a védelmi paraméterek pontos beállítását a specifikus alkalmazási követelményeknek megfelelően, növelve a rendszer stabilitását és csökkentve a nem kívánt leoldásokat.
A megszakító mechanikai élettartama 20000 kapcsolási ciklus, míg elektromos élettartama terhelésfüggő: 20000 ciklus 440 V In/2 terhelésnél, 10000 ciklus 440 V In terhelésnél, 10000 ciklus 690 V In/2 terhelésnél, és 5000 ciklus 690 V In terhelésnél. Ezt a robosztus kialakítást egészíti ki a többféle szerelési lehetőség: vízszintes és függőleges pozícióban egyaránt felszerelhető, a hátlapra rögzíthető. A csatlakozások az elő- és hátoldalon egyaránt elérhetők, a csatlakozási távolság 35 mm. A megszakító méretei: 140 mm szélesség, 161 mm magasság és 86 mm mélység, míg nettó tömege 2,8 kg.
A beépített jelzőrendszer vizuális visszajelzést ad az üzemállapotról: villogó zöld LED jelzi a működésre kész állapotot, piros LED a 105% Ir túlterhelést, narancssárga LED a 90% Ir túlterhelést. A megszakító széles környezeti hőmérséklet-tartományban működik: -25°C és +70°C között üzemeltethető, tárolási hőmérséklete -50°C és +85°C közötti lehet. A relatív páratartalom 0-95% között megengedett. Az IP40-es védettség és IK07-es ütésállóság tovább növeli a megbízhatóságot. A készülék 0-2000 m tengerszint feletti magasságig korlátozás nélkül használható, 2000-5000 m között pedig teljesítménycsökkentéssel üzemeltethető.
Schneider Electric ComPacT NSX (2021) - C25B44V250 - Megszakító NSX250B, 25 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 250 A, 4P4d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX250B
Termék vagy összetevő típusa: Földzárlat-védelmi megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + N/2, 3D
Nulla vezető pozíciója: Bal
Elektromos paraméterek
Névleges áram: 250 A 40 °C-on
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség:
40 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szabványnak megfelelően
25 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szabványnak megfelelően
20 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szabványnak megfelelően
15 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szabványnak megfelelően
Megszakítóképességi kód: B 25 kA 415 V AC
Kioldóegység jellemzők
Kioldóegység neve: MicroLogic 4.2
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSoIR
Vezérlés típusa: Toggle
Megszakító felszerelési mód: Fix
Kiegészítő jellemzők
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges üzemi megszakítóképesség:
40 kA 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szabványnak megfelelően
25 kA 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szabványnak megfelelően
20 kA 440 V AC 50/60 Hz esetén az IEC 60947-2 szabványnak megfelelően
15 kA 500 V AC 50/60 Hz esetén az IEC 60947-2 szabványnak megfelelően
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam:
20000 ciklus 440 V In/2 esetén
10000 ciklus 440 V In esetén
10000 ciklus 690 V In/2 esetén
5000 ciklus 690 V In esetén
Méretek és telepítés
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Nettó tömeg: 2,8 kg
Szerelési alap: Hátlap
Szerelési pozíció: Vízszintes és függőleges, Lapos a háton
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 35 mm
Földzárlatvédelem
Földzárlatvédelem típusa: Integrált
Földzárlatvédelmi osztály: A osztály
Földzárlatvédelmi érzékenység beállítási tartomány: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Működési mód: KI a IΔn forgókapcsoló használatával
Földzárlatvédelmi időkésleltetés beállítási típusa: Állítható
Maradékáram földzárlatvédelmi időkésleltetés beállítás: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: IV
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3, az IEC 60664-1 szabványnak megfelelően
IP védettségi fokozat: IP40 az IEC 60529 szabványnak megfelelően
IK ütésállósági fokozat: IK07 az IEC 62262 szabványnak megfelelően
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m teljesítménycsökkentés nélkül, 2000 m...5000 m teljesítménycsökkentéssel
