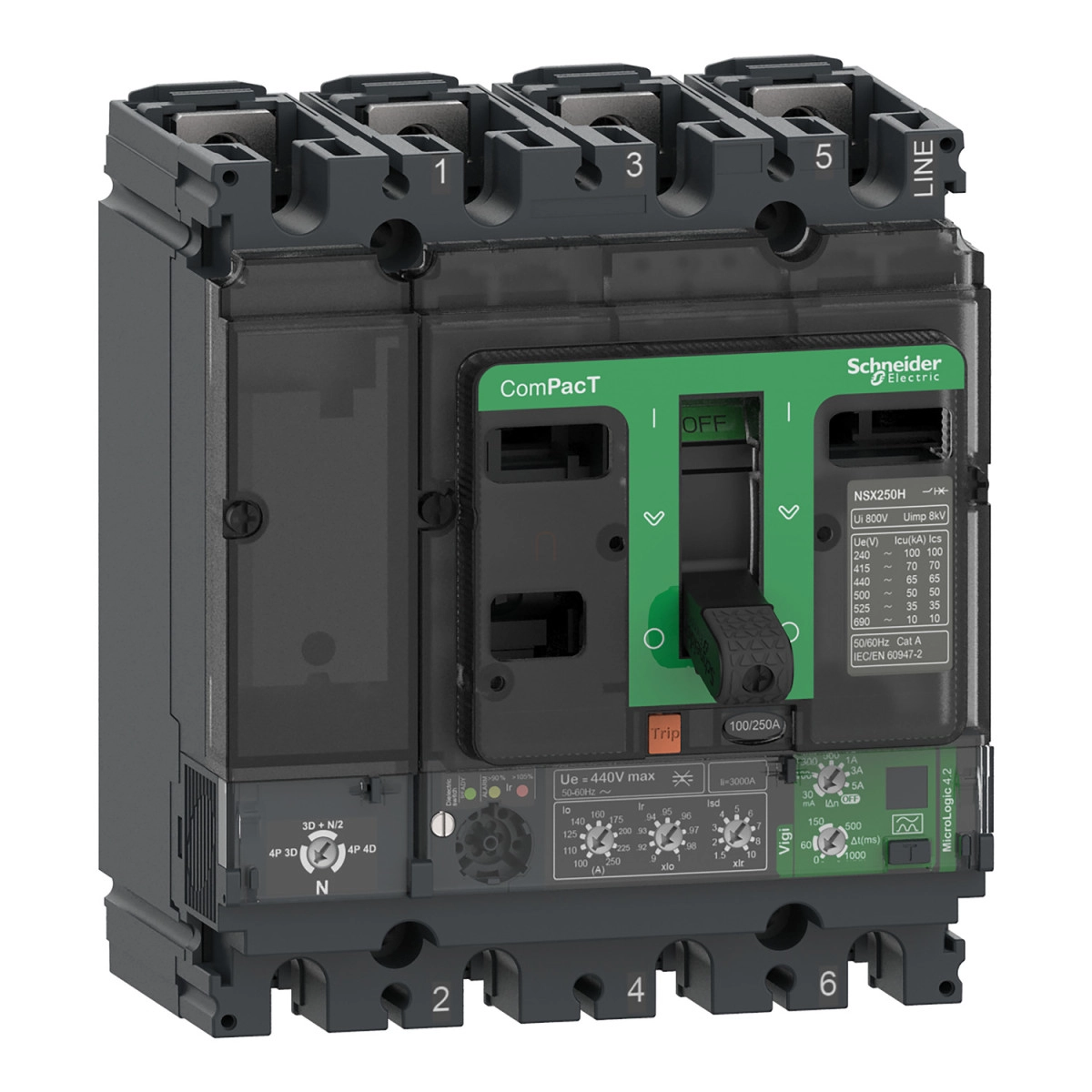

Schneider Electric ComPacT NSX (2021) - C25B44V160 - Megszakító NSX250B, 25 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 160 A, 4P4d

Szélesség méret: 150 mm

Hosszúság méret: 190 mm

Magasság méret: 140 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C25B44V160 - Megszakító NSX250B, 25 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 160 A, 4P4d

Name: Schneider Electric ComPacT NSX (2021) - C25B44V160 - Megszakító NSX250B, 25 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 160 A, 4P4d
Brand: Schneider Electric
SKU: 3606481993366
Price: 620515 HUF
Availability: InStock

620 515 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX C25B44V160 egy prémium kategóriás hibaáram-védelmi megszakító, amely tökéletes megoldást kínál az ipari és kereskedelmi elosztóhálózatok védelmére. A ComPacT NSX termékcsalád részeként ez a 4 pólusú kompakt megszakító egyesíti magában a kiemelkedő teljesítményt, a sokoldalú védelmi funkciókat és a megbízható működést, mindezt egy kompakt kialakításban.

A C25B44V160 modellt kifejezetten a legigényesebb villamosenergia-elosztási alkalmazásokhoz tervezték. A 4 pólusú kialakítás teljes körű védelmet biztosít, különféle póluskonfigurációs lehetőségekkel: 4D, 3D + N/2, vagy 3D változatban. A készülék névleges árama 160 A (40 °C-on), így ideális közepes teljesítményigényű rendszerek védelméhez. A 25 kA-es megszakítóképesség 415 V AC feszültségen (B kód) garantálja a biztonságos működést még jelentős zárlati áramok esetén is. A maximális üzemi feszültség 440 V AC, amely megfelel a legtöbb kereskedelmi és ipari alkalmazás követelményeinek.

A C25B44V160 megszakító lelke a beépített MicroLogic 4.2 elektronikus kioldóegység, amely fejlett védelmi funkciókat kínál (LSoIR). A túlterhelés elleni védelem (L) 9 különböző beállítási lehetőséggel rendelkezik, az Ir értéke 63 és 160 A között állítható. A rövid késleltetésű zárlat elleni védelem (So) 1,5...10 x Ir tartományban állítható, míg a pillanatműködésű zárlat elleni védelem (I) fixen 2400 A-ra van beállítva. A megszakító különleges értéke az integrált hibaáram-védelem (R), amely Class A típusú és számos érzékenységi szinttel rendelkezik (30 mA-tól 5 A-ig). A hibaáram-védelmi késleltetés 0 ms-től 1 s-ig állítható, így tökéletesen illeszthető a szelektív lekapcsolási stratégiákhoz.

A megszakító mechanikai és elektromos élettartama egyaránt kiemelkedő: 20000 ciklus, amely biztosítja a hosszú távú megbízhatóságot. A készülék egyéb jellemzői között megtalálható az IP40 védettség, a Class II érintésvédelmi osztály az előlapon, valamint a széles működési hőmérséklet-tartomány (-25...70 °C). A fix szerelési mód, a toggle kapcsolási mechanizmus és az előlapi csatlakozási lehetőség tovább növeli a telepítés rugalmasságát. A megszakító méretei (140 mm szélesség, 161 mm magasság, 86 mm mélység) lehetővé teszik a kompakt elosztószekrényekbe történő beépítést is. A termék további előnye a lokális állapotjelzés három LED-del: zöld villogó LED jelzi az üzemkész állapotot, míg a piros (105% Ir) és narancs (90% Ir) LED-ek a túlterhelési állapotot mutatják.

ComPacT NSX C25B44V160 műszaki adatok

Fő jellemzők

Terméktípus: Hibaáram-védelmi megszakító

Termékcsalád: ComPacT NSX

Készülék rövid neve: NSX250B

Alkalmazás: Elosztás

Pólusok leírása: 4P

Védett pólusok leírása: 4D, 3D + N/2, 3D

Névleges áram: 160 A 40 °C-on

Névleges üzemi feszültség: 440 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak

Megszakítóképesség

Megszakítóképesség kódja: B 25 kA 415 V AC

Megszakítóképesség: 40 kA Icu 220/240 V AC-nél, 25 kA Icu 380/415 V AC-nél, 20 kA Icu 440 V AC-nél, 15 kA Icu 500 V AC-nél

Névleges üzemi megszakítóképesség: 40 kA 220/240 V AC-nél, 25 kA 380/415 V AC-nél, 20 kA 440 V AC-nél, 15 kA 500 V AC-nél

Kioldóegység

Kioldóegység neve: MicroLogic 4.2

Kioldóegység technológiája: Elektronikus

Kioldóegység névleges áramerőssége: 160 A 40 °C-on

Védelmi funkciók: LSoIR (L: túlterhelés elleni védelem, So: rövid késleltetésű zárlati védelem fix késleltetéssel, I: pillanat zárlati védelem, R: hibaáram-védelem)

Túlterhelés elleni védelem beállítási tartomány (Ir): 63...160 A, 9 különböző beállítás

Túlterhelés elleni késleltetés: Fix, 400 s 1,5 × Ir-nél, 16 s 6 × Ir-nél, 11 s 7,2 × Ir-nél

Rövid késleltetésű zárlati védelem beállítási tartomány (Isd): 1,5...10 × Ir, állítható

Pillanat zárlati védelem (Ii): Fix, 2400 A

Hibaáram-védelem típusa: Integrált, A osztály

Hibaáram-védelem érzékenységi beállítás: Állítható, 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A

Hibaáram-védelem késleltetés: Állítható, 0 ms, 60 ms, 150 ms, 500 ms, 1 s

Működési mód: Kikapcsolás az IΔn forgókapcsolóval

Mechanikai jellemzők

Kezelési mód: Billenőkar

Szerelési mód: Fix

Szerelési felület: Hátlap

Szerelési pozíció: Vízszintes és függőleges, Hátlapon fektetve

Csatlakozás felül: Elöl

Csatlakozás alul: Elöl

Csatlakozási osztás: 35 mm

Méretek (Sz × Ma × Mé): 140 mm × 161 mm × 86 mm

Környezeti adatok

Szabványok: EN/IEC 60947-2

Túlfeszültség kategória: IV

Érintésvédelmi osztály: Class II az előlapon

Szennyezettségi fok: 3, megfelel az IEC 60664-1 szabványnak

IP védettség: IP40, megfelel az IEC 60529 szabványnak

IK védettség: IK07, megfelel az IEC 62262 szabványnak

Működési hőmérséklet: -25...70 °C

Tárolási hőmérséklet: -50...85 °C

Relatív páratartalom: 0...95 %

Üzemi magasság: 0...2000 m teljesítménycsökkenés nélkül, 2000...5000 m teljesítménycsökkenéssel

Termék adatok

Szélesség méret

150 mm

Hosszúság méret

190 mm

Magasság méret

140 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481993366

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

440 - 440 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

2,5 kg/db

Cikkszám

3606481993366
