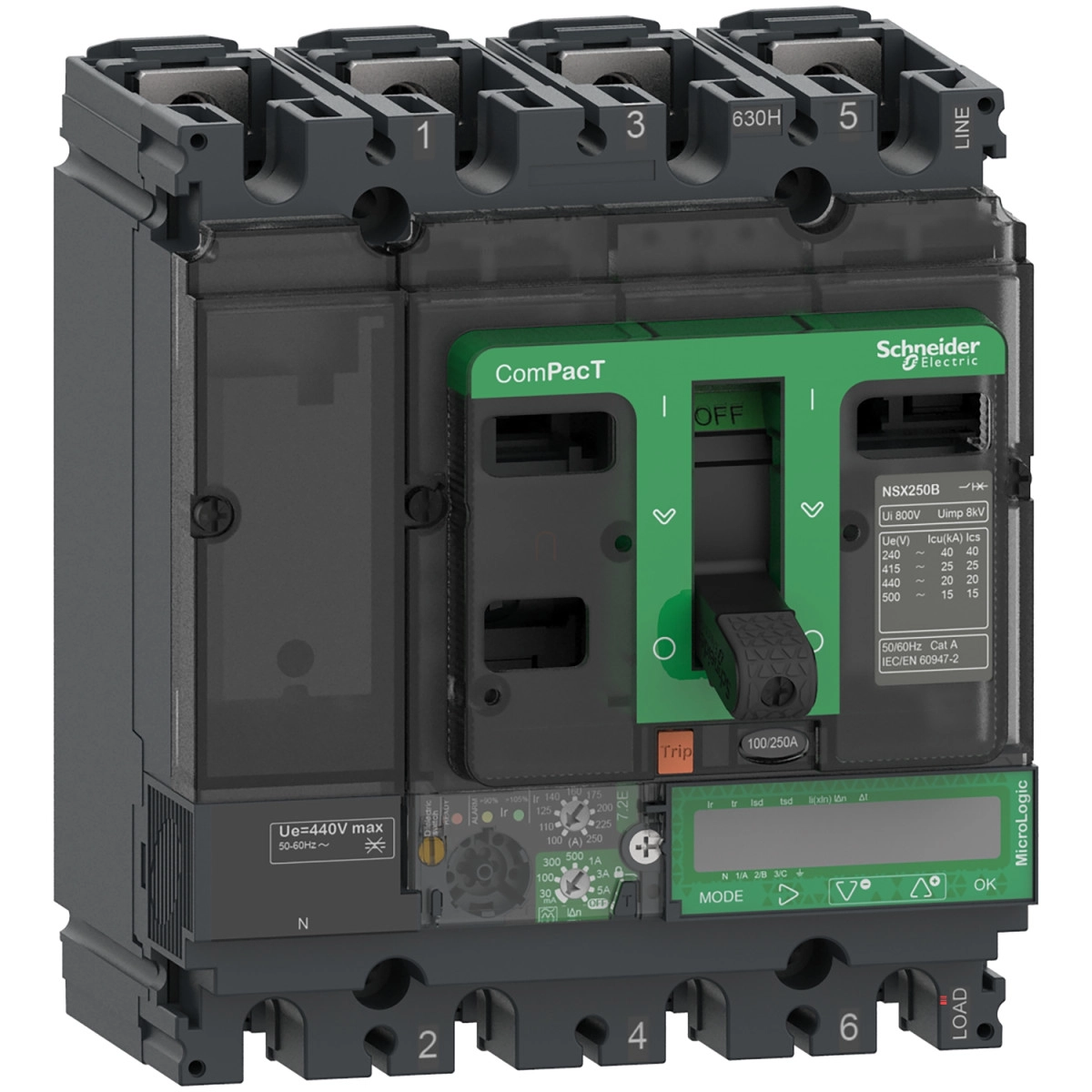

A Schneider Electric ComPacT NSX sorozatú megszakítók új generációs védelmi megoldást kínálnak az elektromos hálózatok számára, kiemelkedő teljesítménnyel és funkcionalitással. A C16N47E100 típusú NSX160N földzárlati áramvédő megszakító az ipari és kereskedelmi létesítmények elosztóhálózataihoz lett kifejlesztve, ahol a magas szintű biztonság és a precíz hibafelügyelet elengedhetetlen követelmény.
A négy pólusú kialakítású megszakító névleges árama 100 A (40°C környezeti hőmérsékleten), 440 V AC, 50/60 Hz hálózatokon használható. A ComPacT NSX160N megszakító kiemelkedő megszakítóképességgel rendelkezik: 50 kA 380/415 V AC és 440 V AC feszültségen az IEC 60947-2 szabvány szerint. Az eszköz további előnye, hogy más feszültségszinteken is megbízhatóan működik: 90 kA 220/240 V AC-n, 36 kA 500 V AC-n, 35 kA 525 V AC-n, és 10 kA 660/690 V AC feszültségen. Az UL szabvány szerint 85 kA megszakítóképességgel rendelkezik 240 V AC-n, 50 kA 480 V AC-n és 10 kA 600 V AC feszültségen.
A ComPacT NSX160N megszakítót a fejlett MicroLogic 7.2 E típusú elektronikus kioldóegység teszi különlegessé, amely LSIR védelmi funkciókat biztosít: hosszú késleltetésű túlterhelés elleni védelem (L), rövid késleltetésű rövidzárlat elleni védelem (S), pillanatnyi rövidzárlat elleni védelem (I), valamint földzárlat elleni védelem (R). A hosszú késleltetésű védelem állítható, 9 különböző beállítással, 40-100 A tartományban. A késleltetési idő is állítható: 15-400 s 1,5×Ir esetén, 0,5-16 s 6×Ir esetén, és 0,35-11 s 7,2×Ir esetén. A rövid késleltetésű védelem szintén állítható, 1,5-10×Ir tartományban, 0-0,4 s késleltetéssel (I²t=off esetén), illetve 0,1-0,4 s (I²t=on esetén). A pillanatnyi rövidzárlat elleni védelem 1,5-15×In tartományban állítható. A földzárlat-védelem érzékenysége széles tartományban állítható: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, vagy 5 A. A földzárlat-védelem késleltetése szintén testreszabható: 0 ms, 60 ms, 150 ms, 500 ms vagy 1 s értékre.
A ComPacT NSX160N megszakító különböző szerelési és csatlakozási lehetőségeket kínál: rögzített kivitelben, horizontális vagy vertikális pozícióban, vagy hátlapra szerelhető módon. A csatlakozások elöl találhatók, 35 mm-es csatlakozási távolsággal. Az eszköz méretei: 140 mm szélesség, 161 mm magasság és 86 mm mélység. A megszakító rendelkezik beépített jelzőfunkciókkal, köztük villogó zöld LED (készenlét), piros LED (105% Ir túlterhelés) és narancssárga LED (90% Ir túlterhelés). Az LCD kijelző részletes információkat nyújt a működésről, beleértve az energiamérést, időbélyeggel ellátott eseménynaplókat, karbantartási jelzéseket, pillanatnyi és igény szerinti értékeket, maximális/minimális értékeket, védelmi és riasztási beállításokat, áram- és teljesítményigényt.
ComPacT NSX160N megszakító műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX160N
Termék típusa: Földzárlati áramvédő megszakító
Alkalmazás: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + OSN, 3D + N/2, 3D
Nulla pozíció: Bal
Elektromos jellemzők
Névleges áram [In]: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre alkalmasság: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítóképesség: 90 kA Icu 220/240 V AC 50/60 Hz IEC 60947-2 szerint
50 kA Icu 380/415 V AC 50/60 Hz IEC 60947-2 szerint
50 kA Icu 440 V AC 50/60 Hz IEC 60947-2 szerint
36 kA Icu 500 V AC 50/60 Hz IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz IEC 60947-2 szerint
Megszakítóképességi kód: N 50 kA 415 V AC
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 40000 ciklus 440 V In/2-nél
20000 ciklus 440 V In-nél
15000 ciklus 690 V In/2-nél
7500 ciklus 690 V In-nél
Teljesítmény disszipáció pólusonként: 12,3 W N
12,3 W L1 és L3
10 W L2
Kioldóegység jellemzői
Kioldóegység neve: MicroLogic 7.2 E
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: LSIR
Kioldóegység névleges értéke: 100 A 40 °C-on
Hosszú késleltetésű kioldás beállítási típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú késleltetésű védelem beállítási tartománya [Ir]: 40...100 A
Hosszú késleltetésű védelem késleltetés beállítási típusa tr: Állítható
Hosszú késleltetésű késleltetés beállítási tartománya [tr]: 15...400 s 1,5 x Ir-nél
0,5...16 s 6 x Ir-nél
0,35...11 s 7,2 x Ir-nél
Nulla védelem beállítása: 0,5 x Ir (3D + N/2)
1 x Ir (4D)
Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem beállítási típusa Isd: Állítható
Rövid késleltetésű védelem beállítási tartománya [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítási típusa tsd: Állítható
Rövid késleltetésű késleltetés beállítási tartománya [tsd]: 0...0,4 s I²t=off
0,1...0,4 s I²t=on
Pillanatnyi védelem beállítási típusa Ii: Állítható
Pillanatnyi védelem beállítási tartománya [Ii]: 1,5...15 x In
Földzárlat-védelem
Földzárlat-védelem: Integrált
Földzárlat-védelem osztálya: A osztály
Földzárlat-védelem érzékenység beállítási típusa IΔn: Állítható
Földzárlat-védelem érzékenység beállítási tartománya [IΔn]: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Működési mód: KI a IΔn forgókapcsoló használatával
Földzárlat-védelem időkésleltetés beállítás típusa Δt: Állítható
Maradék földzárlat időkésleltetés beállítása [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Kijelzés és kommunikáció
Lokális jelzés: Villogó LED (zöld) üzemkész állapothoz
LED 105 % Ir (piros) túlterheléshez
LED 90 % Ir (narancs) túlterheléshez
Kijelző típusa: LCD kijelző
Mérési típus: Energiamérő
Adatkommunikáció: Időbélyeggel ellátott előzmények és eseménytáblázatok
Karbantartási jelzők
Pillanatnyi és igény szerinti értékek
Maximális/minimális értékek
Védelmi és riasztási beállítások
Energiamérés
Áramerősség és teljesítmény igény
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: IV
Elektromos áramütés elleni védettség osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti levegőhőmérséklet üzemeléshez: -25...70 °C
Környezeti levegőhőmérséklet tároláshoz: -40...85 °C
Relatív páratartalom: 0...95 %
Üzemelési magasság: 0...2000 m teljesítménycsökkenés nélkül
2000 m...5000 m teljesítménycsökkenéssel
Fizikai jellemzők
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
