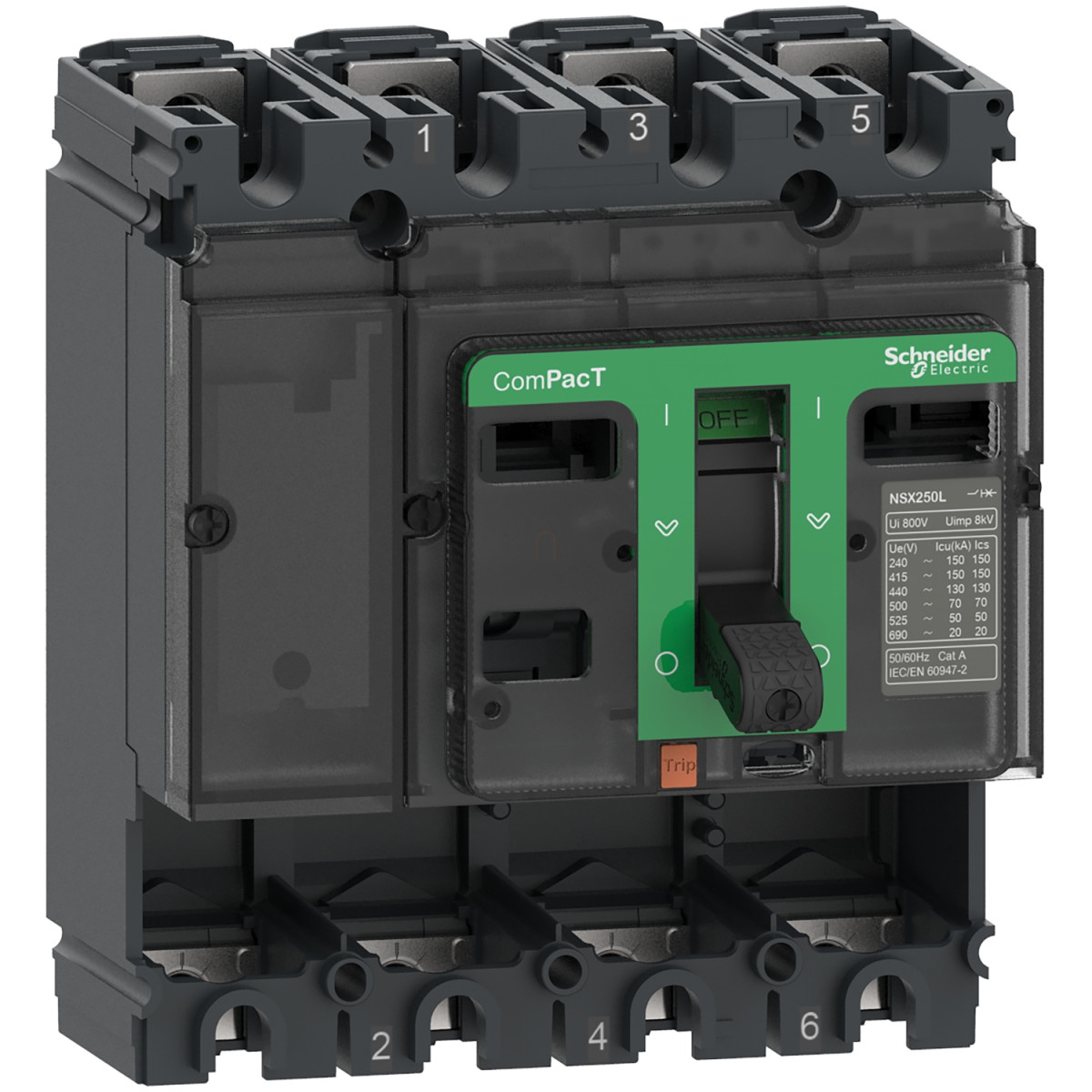

A Schneider Electric ComPacT NSX termékcsalád C16F4 típusú megszakító alapkerete egy rendkívül megbízható és sokoldalú áramköri védelmi megoldás ipari és kereskedelmi létesítmények számára. Ez a NSX160F típusú, 4 pólusú kompakt megszakító alapkeret, amely kioldóegység nélkül kerül szállításra, ideális választás a modern villamos hálózatok védelmére, ahol fontos a magas teljesítmény és a megbízhatóság.
A terméket 160 A névleges áramerősség jellemzi 40°C környezeti hőmérsékleten, és akár 690 V AC 50/60 Hz névleges üzemi feszültségen is használható az IEC 60947-2 szabvány szerint. Különösen figyelemreméltó a megszakító 36 kA-es megszakítóképessége 380/415 V AC feszültségen, ami az "F" típuskód által is jelzett magas szintű védelmet biztosít. A C16F4 kiemelkedő teljesítményt nyújt más feszültségszinteken is: 85 kA 220/240 V AC-n, 35 kA 440 V AC-n, 30 kA 500 V AC-n, 22 kA 525 V AC-n és 8 kA 660/690 V AC feszültségen. A megszakítóképességi kódja "F 36 kA 415 V AC", ami egyértelműen jelzi a magas védelmi szintet.
A Schneider Electric ComPacT NSX160F megszakító alapkeret kiváló szigetelési tulajdonságokkal rendelkezik, beleértve a 800 V AC névleges szigetelési feszültséget és a 8 kV névleges lökőfeszültség-állóságot. A termék hosszú élettartamot biztosít mechanikai szempontból 40000 cikluson keresztül, valamint elektromos szempontból is kiemelkedő tartósságot mutat különböző terhelési feltételek mellett. Az IP40 védettség az előlap felől és az IK07 ütésállóság tovább növeli a termék megbízhatóságát. A készülék széleskörű hőmérsékleti tartományban (-25°C és +70°C között) használható, és a 4 pólusú kialakítás bal oldali nullavezetővel biztosítja a rugalmas alkalmazhatóságot.
A ComPacT NSX termékcsaládra jellemző, hogy a megszakító alapkeret bármilyen típusú kioldóegységgel kompatibilis, amelyet külön kell megrendelni. Ez a rugalmas megoldás lehetővé teszi, hogy a rendszert pontosan az adott alkalmazáshoz igazítsák, legyen szó elektronikus vagy termikus-mágneses védelemről. A fejlett kioldóegységekkel (MicroLogic) kombinálva a megszakító képes korrekciós, megelőző és prediktív karbantartási funkciókra, valamint támogatja az EcoStruxure Power IoT-kapcsolódó architektúrát. A termék előnyei között szerepel a Everlink csatlakozási technológia, amely megakadályozza az elektromos tüzek kialakulását, valamint a "plug and ready" vezetékrendszer a könnyebb telepítés érdekében. A C16F4 rögzítése fix telepítéssel történik, előlapi csatlakozási lehetőséggel mind felül, mind alul, 35 mm-es csatlakozási osztással. A megszakító méretei: 140 mm szélesség, 161 mm magasság és 86 mm mélység.
Schneider Electric ComPacT NSX (2021) - C16F4 - Megszakító alapkeret, NSX160F, 36 kA 415 VAC 50/60 Hz, 160 A, kioldóegység nélkül, 4P műszaki adatok
Alapadatok
Terméktípus: Megszakító alapkeret
Sorozat: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX160F
Termék vagy komponens típusa: Alapkeret
Eszköz alkalmazás: Elosztás
Cikkszám: C16F4
Villamos jellemzők
Pólusok: 4P
Nullavezető pozíciója: Bal
Névleges áramerősség [In]: 160 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség:
10 kA 600 V AC 50/60 Hz az UL 508 szerint
85 kA 240 V AC 50/60 Hz az UL 508 szerint
22 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint
35 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
36 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
8 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
85 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
35 kA 480 V AC 50/60 Hz az UL 508 szerint
30 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképességi kód: F 36 kA 415 V AC
Kiegészítő adatok
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség [Ics]:
35 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
36 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
85 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
22 kA 525 V AC 50/60 Hz az IEC 60947-2 szerint
30 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
8 kA 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai adatok
Vezérlési típus: Karos működtetés
Szerelési mód: Rögzített
Mechanikai élettartam: 40000 ciklus az IEC 60947-2 szerint
Elektromos élettartam: 40000 ciklus 440 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
15000 ciklus 690 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
20000 ciklus 440 V AC 50/60 Hz In az IEC 60947-2 szerint
7500 ciklus 690 V AC 50/60 Hz In az IEC 60947-2 szerint
Szerelési alap: Hátlap
Felső csatlakozás: Elölről
Alsó csatlakozás: Elölről
Csatlakozási osztás: 35 mm
Védelmi típus: Védelem nélkül
Méretek
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztály: II. osztály az előlapon
Szennyezettségi fokozat: 3 az IEC 60664-1 szerint
IP védelmi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Műszaki jellemzők
ComPacT NSX műszaki előnyök:
Névleges áram: 100A-tól 630A-ig és 9 megszakítóképesség a 2 méretű megszakítóhoz
3 és 4 pólusú változatok
Elektronikus és termikus-mágneses védelmek széles választéka
Plug and ready vezetékrendszer és kommunikációs kiegészítők
Az alapkeret kioldóegység nélkül érkezik, bármilyen típusú kioldóegységgel kompatibilis, melyet külön kell megrendelni
Fejlett kioldóegység integrált teljesítménymérővel: I, U, P, E, THD, CosPhi
