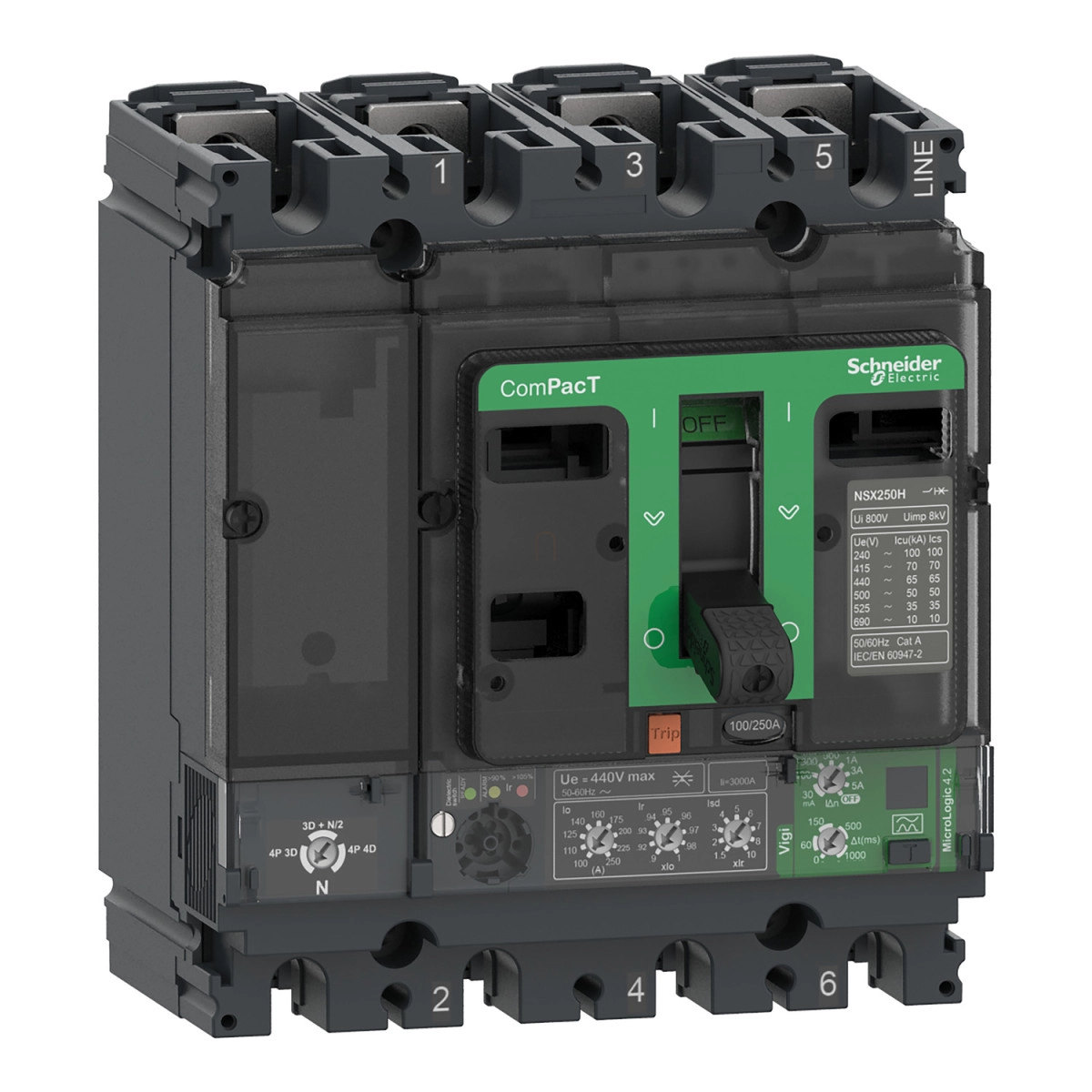

Schneider Electric ComPacT NSX (2021) - C16B44V100 - Megszakító NSX160B, 25 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 4P4d

Szélesség méret: 150 mm

Hosszúság méret: 190 mm

Magasság méret: 140 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C16B44V100 - Megszakító NSX160B, 25 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 4P4d

Name: Schneider Electric ComPacT NSX (2021) - C16B44V100 - Megszakító NSX160B, 25 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 4P4d
Brand: Schneider Electric
SKU: 3606481993335
Price: 512892 HUF
Availability: InStock

512 892 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX160B C16B44V100 típusú földzárlatvédelmi megszakító kiváló megoldás az elosztó hálózatok és kritikus elektromos rendszerek védelmére. Ez a professzionális termék a maximális biztonságot és megbízhatóságot ötvözi kompakt kivitelével, így ideális választás ipari és kereskedelmi alkalmazásokhoz, ahol a folyamatos üzemelés és a rendszervédelem elsődleges fontosságú.

A ComPacT NSX termékcsalád ezen tagja egy négypólusú (4P) kialakítással rendelkezik, 100 A névleges áramerősséggel 40 °C környezeti hőmérsékleten. A megszakító 25 kA megszakítóképességgel bír 415 V AC feszültségen az IEC 60947-2 szabványnak megfelelően, valamint 40 kA 220/240 V AC, 20 kA 440 V AC és 15 kA 500 V AC feszültségszinteken. A berendezés rendkívüli tartóssággal büszkélkedhet, amit a 40000 ciklusos mechanikai élettartam, valamint a különböző feszültség- és áramerősség-kombinációkhoz tartozó elektromos élettartam értékek is alátámasztanak.

A C16B44V100 típusszámú megszakító különlegessége a beépített MicroLogic 4.2 Vigi elektronikus kioldóegység, amely fejlett védelmi funkciókkal rendelkezik: hosszú késleltetésű túlterhelésvédelem (L), rövid késleltetésű zárlati védelem (So), azonnali zárlati védelem (I), valamint földzárlatvédelem (R). A védelem finoman hangolható a felhasználó igényei szerint: a hosszú késleltetésű védelemnél 9 beállítási lehetőség áll rendelkezésre 40-100 A tartományban, a rövid késleltetésű zárlati védelem 1,5-10 x Ir között állítható, míg az azonnali zárlati védelmi szint 1500 A-re van rögzítve. A készülék rendelkezik beépített földzárlatvédelemmel, amely A osztályú, és érzékenysége 30 mA és 5 A között 7 fokozatban állítható. A földzárlatvédelmi időkésleltetés 0 ms és 1 s között szintén beállítható, tovább növelve a rendszer finomhangolhatóságát.

A C16B44V100 kialakítását tekintve fix rögzítésű, 140 mm széles, 161 mm magas és 86 mm mély, ami lehetővé teszi a kompakt kapcsolószekrényekbe történő beépítését is. A készülék előlapján található LED jelzések segítenek a működési állapot gyors ellenőrzésében: villogó zöld LED jelzi az üzemkész állapotot, míg a piros (105% Ir) és narancssárga (90% Ir) LED-ek a túlterhelést jelzik. A működtetés kapcsolófogantyúval történik, így egyszerűen kezelhető.

A Schneider Electric megszakító kiváló elektromos védelmi tulajdonságokkal rendelkezik, beleértve az 500 V AC névleges szigetelési feszültséget, a 8 kV lökőfeszültséget, valamint az IP40 védettséget az IEC 60529 szerint és IK07 ütésállóságot az IEC 62262 szerint. A készülék széles üzemi hőmérséklettartományban (-25...70 °C) használható, és akár 2000 m tengerszint feletti magasságig teljesítménycsökkenés nélkül alkalmazható. Mindezek a tulajdonságok együttesen teszik a ComPacT NSX160B C16B44V100 megszakítót ideális választássá a legigényesebb elektromos rendszerek védelméhez.

Schneider Electric ComPacT NSX (2021) - C16B44V100 -Megszakító NSX160B, 25 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 4P4d műszaki adatok

Főbb jellemzők

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Készülék rövid neve: NSX160B

Termék vagy komponens típusa: Földzárlatvédelmi megszakító

Készülék alkalmazása: Elosztás

Pólusok leírása: 4P

Védett pólusok leírása: 4D, 3D + N/2, 3D

Nullavezető pozíciója: Bal

Névleges áram: 100 A 40 °C-on

Névleges üzemi feszültség: 440 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Leválasztásra alkalmasság: Igen, az EN/IEC 60947-2 szabványnak megfelelően

Felhasználási kategória: A kategória

Megszakítóképesség

40 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szabványnak megfelelően

25 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szabványnak megfelelően

20 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szabványnak megfelelően

15 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szabványnak megfelelően

Megszakítóképességi kód: B 25 kA 415 V AC

Kioldóegység

Kioldóegység neve: MicroLogic 4.2

Kioldóegység technológiája: Elektronikus

Kioldóegység védelmi funkciói: LSoIR

Vezérlés típusa: Kapcsolófogantyú

Megszakító rögzítési módja: Rögzített

Kiegészítő műszaki adatok

Névleges szigetelési feszültség: 500 V AC 50/60 Hz

Névleges lökőfeszültség-állóság: 8 kV

Névleges üzemi zárlati megszakítóképesség: 40 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint

Névleges üzemi zárlati megszakítóképesség: 25 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint

Névleges üzemi zárlati megszakítóképesség: 20 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint

Névleges üzemi zárlati megszakítóképesség: 15 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint

Mechanikai élettartam: 40000 ciklus

Elektromos élettartam: 40000 ciklus 440 V In/2; 20000 ciklus 440 V In; 15000 ciklus 690 V In/2; 7500 ciklus 690 V In

Védelem

Védelmi típus: L: túlterhelés védelem (hosszú késleltetésű); So: rövid késleltetésű zárlati védelem rögzített késleltetéssel; I: azonnali zárlati védelem; R: földzárlatvédelem

Kioldóegység névleges értéke: 100 A 40 °C-on

Hosszú késleltetésű kioldási beállítás típusa Ir (termikus védelem): 9 beállítás, állítható

Hosszú késleltetésű védelem kioldási beállítási tartománya: 40...100 A

Hosszú késleltetésű védelem késleltetési beállítási típus tr: Rögzített

Hosszú késleltetésű késleltetés beállítási tartomány: 400 s 1,5 x Ir értéknél; 16 s 6 x Ir értéknél; 11 s 7,2 x Ir értéknél

Nullavezető védelmi beállítás: 0,5 x Ir (3D + N/2); 1 x Ir (4D); Nincs védelem (3D)

Termikus memória: 20 perc kioldás előtt és után

Földzárlatvédelem

Földzárlatvédelem: Integrált

Földzárlatvédelem osztálya: A osztály

Földzárlatvédelem érzékenység beállítási típus IΔn: Állítható

Földzárlatvédelem érzékenység beállítási tartomány: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A

Üzemmód: KI az IΔn forgókapcsoló használatával

Földzárlatvédelem időkésleltetés beállítási típus Δt: Állítható

Maradék földzárlatvédelem időkésleltetés beállítás: 0 ms, 60 ms, 150 ms, 500 ms, 1 s

Fizikai tulajdonságok

Szélesség: 140 mm

Magasság: 161 mm

Mélység: 86 mm

Környezeti feltételek

Szabványok: EN/IEC 60947-2

Túlfeszültségi kategória: IV

Elektromos érintésvédelmi osztály: II. osztály az előlapon

Szennyezettségi fokozat: 3, az IEC 60664-1 szerint

IP védettségi fokozat: IP40 az IEC 60529 szerint

IK védettségi fokozat: IK07 az IEC 62262 szerint

Környezeti levegő hőmérséklet üzemelés során: -25...70 °C

Környezeti levegő hőmérséklet tárolás során: -50...85 °C

Relatív páratartalom: 0...95 %

Üzemeltetési magasság: 0...2000 m teljesítménycsökkenés nélkül; 2000 m...5000 m teljesítménycsökkenéssel

Termék adatok

Szélesség méret

150 mm

Hosszúság méret

190 mm

Magasság méret

140 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481993335

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

440 - 440 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

2,83 kg/db

Cikkszám

3606481993335
